C2MT-04824BBC03DB0

产品分类: 其他工具
厂牌: SICK
产品描述: Sick 2型安全光幕, C2MT系列, 480mm保护高度, 24mm分辨率
供应商型号: 7012928
供应商: 海外现货
标准整包数: 1
SICK 其他工具 C2MT-04824BBC03DB0

C2MT-04824BBC03DB0概述

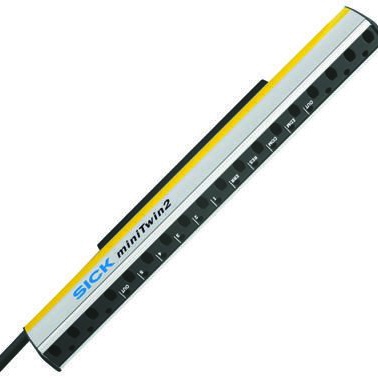

    miniTwin2 安全光幕产品技术手册

    1. 产品简介


    miniTwin2 是一种用于工业安全防护的光电保护设备(OPTO-ELECTRONIC PROTECTIVE DEVICES)。它主要用于实现机械自动化系统中的人员安全保护,通过发出和接收红外光线形成一个不可见的光幕来检测入侵物体,从而实现安全防护。miniTwin2 可以用作独立设备或级联系统的终端单元,广泛应用于需要高安全级别的场合,如机器人系统、危险区域控制等。

    2. 技术参数


    - 型号: C2MT-04824BBC03DE0
    - 分辨率: 24 mm
    - 保护高度: 480 mm
    - 扫描范围:
    - 最小: 0 m ... 6 m
    - 典型: 0 m ... 8 m
    - 响应时间: ≤ 13 ms (单个设备,非级联系统)
    - 安全级别:
    - IEC 61496-1 标准:类型 2
    - 安全完整性等级 (SIL): SIL1
    - 性能水平 (PL): PL c
    - 测试率: 58 次/秒
    - 最大需求率: ≤ 34 min⁻¹
    - 故障时的安全状态: 至少有一个 OSSD 处于关闭状态
    - 供电电压: 24 V DC (19.2 V DC ... 28.8 V DC)
    - 输出信号:
    - 类型: PNP 半导体
    - ON 状态: 24 V DC (VS – 2.25 V DC ... VS)
    - OFF 状态: ≤ 2 V DC
    - 电流承载能力: 每个 OSSD ≤ 300 mA
    - 外壳尺寸: 15 mm x 32 mm
    - 材料: 铝合金 ALMGSI 0.5
    - 重量: 175 g
    - 防护等级: IP65 (EN 60529)
    - 温度范围:
    - 工作温度: –20 °C ... +55 °C
    - 存储温度: –25 °C ... +70 °C
    - 湿度范围: 15 % ... 95 %,不凝结

    3. 产品特点和优势


    miniTwin2 的主要特点和优势如下:
    - 高安全性: 符合 IEC 61496-1 和 EN 62061 标准,能够提供 PL c/SIL1 安全级别。
    - 快速响应: 响应时间小于等于 13 毫秒,保证及时的反应和动作。
    - 坚固耐用: 具备 IP65 防护等级,可以在恶劣环境下正常工作。
    - 灵活性强: 可以作为独立设备或级联系统的终端单元使用,适应多种应用场景。
    - 易安装和配置: 使用 M12 连接器进行简单的电缆连接,并可通过外部监控功能进行管理。
    - 长寿命: 在正常使用条件下可工作长达 20 年。

    4. 应用案例和使用建议


    miniTwin2 可用于多种工业应用场合,例如:
    - 机器自动化系统: 通过形成一个不可见的光幕来保护操作员免受机械伤害。
    - 危险区域控制: 在工业生产过程中,保护操作人员进入危险区域。
    - 机器人系统: 保护机器人系统的工作区域,确保安全运行。
    使用建议:
    - 安装位置选择: 确保光幕的安装位置可以有效覆盖所有需要保护的区域,避免盲区。
    - 定期检查: 定期对 miniTwin2 进行维护检查,确保其始终处于良好的工作状态。
    - 电缆管理: 合理安排电缆路径,避免因电缆管理不当导致的安全隐患。

    5. 兼容性和支持


    miniTwin2 支持多种现场总线协议,包括 CANopen、DeviceNet、EtherCAT、EtherNet/IP、Modbus TCP、PROFIBUS DP 和 PROFINET。更多关于 Flexi Soft 的信息可在官网获得。SICK 提供完善的售后服务和技术支持,包括在线文档、操作手册和常见问题解答。

    6. 常见问题与解决方案


    - 问题1: 设备无法正常启动。
    - 解决方案: 检查供电电压是否符合要求,确认连接线路无误。
    - 问题2: 输出信号异常。
    - 解决方案: 检查设备是否正确安装,确认周围环境没有干扰源。
    - 问题3: 设备出现故障指示灯亮起。
    - 解决方案: 查看设备的手册,根据故障代码找到相应的解决方法。

    7. 总结和推荐


    miniTwin2 安全光幕是一款高可靠性的光电保护设备,具备多种优势使其在工业自动化领域内具有较高的市场竞争力。其坚固耐用、响应迅速且易于安装的特点使得 miniTwin2 成为众多工业应用场合的理想选择。我们强烈推荐使用这款设备以提升生产过程的安全性和效率。

C2MT-04824BBC03DB0参数

参数
长*宽*高 32mm*32mm*480mm

C2MT-04824BBC03DB0厂商介绍

SICK是一家德国的传感器和分析仪器制造商,成立于1946年,总部位于瓦尔德基尔希。SICK专注于工业自动化领域,提供广泛的传感器解决方案,包括光电传感器、工业识别系统、安全系统、编码器、视觉系统、过程仪表和分析仪器等。

主营产品分类:
1. 光电传感器:用于检测物体的存在、尺寸和位置。
2. 工业识别系统:用于识别和跟踪产品、组件和人员。
3. 安全系统:提供人员和机器的安全保护。
4. 编码器:用于测量速度、位置和距离。
5. 视觉系统:用于图像处理和质量控制。
6. 过程仪表:用于测量和控制工业过程中的温度、压力、流量等参数。
7. 分析仪器:用于检测和分析气体、液体和固体物质的成分。

应用领域:
SICK的产品广泛应用于汽车、包装、物流、食品饮料、钢铁、电子、半导体等行业。

SICK的优势:
1. 技术创新:SICK以其创新的传感器技术和解决方案而闻名。
2. 定制解决方案:SICK能够根据客户的具体需求提供定制化的解决方案。
3. 全球网络:SICK在全球范围内拥有广泛的销售和服务网络,确保客户支持。
4. 高质量标准:SICK的产品以其高质量和可靠性而受到认可。

C2MT-04824BBC03DB0数据手册

厂牌 PDF简要描述 下载
SICK 其他工具 SICK C2MT-04824BBC03DB0 C2MT-04824BBC03DB0数据手册

C2MT-04824BBC03DB0封装设计

查看详情并下载
Symbol
Footprint
3D Model
