YF2A15-020UB5M2A15

产品分类: 圆形线缆
厂牌: SICK
产品描述:
供应商型号: 4058193
供应商: 海外现货
标准整包数: 1
SICK 圆形线缆 YF2A15-020UB5M2A15

YF2A15-020UB5M2A15概述

    YF2A15-020UB5M2A15 连接电缆技术手册

    1. 产品简介


    YF2A15-020UB5M2A15 是一款适用于工业环境的连接电缆,主要设计用于传感器和执行器之间的数据传输。这款电缆具有坚固耐用的设计,能够承受恶劣的工作环境,特别适合在有油和润滑剂的区域使用。其主要功能包括高可靠性信号传输、抗干扰能力和广泛的温度适应性。

    2. 技术参数


    - 类型: 插头连接器和电缆

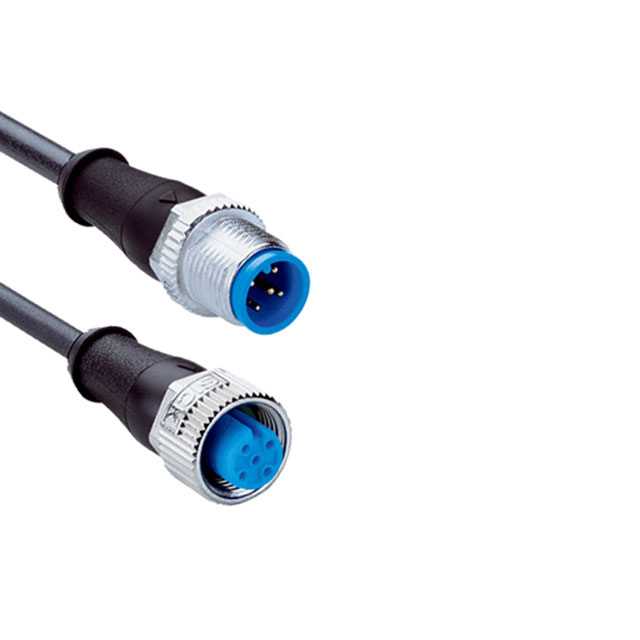

    - 连接类型: 头A为M12直式五针公头,头B为M12直式五针母头
    - 锁定插头连接器: 螺旋式锁定
    - 连接器材料: TPU(热塑性聚氨酯)
    - 连接器颜色: 黑色
    - 锁定螺母材料: 锌合金压铸,镍电镀
    - 密封材料: FKM(三元乙丙橡胶)
    - 紧固扭矩: 0.6 Nm
    - 电缆长度: 2 米
    - 电缆类型: 5 线 PUR(聚氨酯)无卤素
    - 电缆直径: 4.8 mm
    - 导体横截面: 0.34 mm²
    - 屏蔽: 无屏蔽
    - 弯曲半径:
    - 柔性使用 > 10 倍电缆直径
    - 静态位置 > 5 倍电缆直径
    - 拖链操作 > 10 倍电缆直径
    - 弯曲次数: 10,000,000 次
    - 参考电压: ≤ 125 V DC
    - 额定冲击电压: 1.5 kV
    - 电流负载: 4 A
    - 运行速度: 3 m/s
    - 行进距离: 10 m
    - 加速度: ≤ 10 m/s²
    - 扭力: 180° / 1 m
    - 扭力次数: 2,000,000 次
    - 每分钟循环次数: 35 次
    - 认证: CE、UL(文件号:E335179)
    - 防护等级: IP65/IP66K/IP67
    - 工作温度范围:
    - 柔性使用: –25 °C ... +80 °C
    - 静态位置: –40 °C ... +80 °C
    - 拖链操作: –25 °C ... +80 °C
    - 接头: –25 °C ... +85 °C
    - 污染等级: 3
    - 绝缘电阻: 100 MΩ
    - 过电压类别: III

    3. 产品特点和优势


    - 耐用性: 采用TPU材料和金属锌合金压铸锁定螺母,确保长期稳定可靠的工作。
    - 高防护等级: 具备IP65/IP66K/IP67防护等级,适用于各种恶劣环境。
    - 广泛的温度范围: 能够在–40°C至+85°C的温度范围内正常工作,保证了在极端环境下的稳定运行。
    - 高弯曲次数: 弯曲半径小,支持高达10,000,000次的弯曲,确保在频繁移动的拖链环境中长时间使用。

    4. 应用案例和使用建议


    - 应用案例: 该连接电缆广泛应用于机械制造、食品加工和物流运输等行业。例如,在拖链系统中用于传感器和执行器之间传输数据。
    - 使用建议:
    - 在安装时,应确保连接器正确对齐并达到规定的紧固扭矩。
    - 定期检查电缆是否有磨损或损伤,及时更换以避免故障发生。
    - 避免在超出指定温度范围的环境中使用,以防止材料老化和失效。

    5. 兼容性和支持


    - 兼容性: 与各种传感器和执行器配合使用,如SICK品牌的产品系列。
    - 支持: SICK提供全面的技术支持服务,包括安装指导、维修和升级服务。

    6. 常见问题与解决方案


    - 问题: 电缆在使用过程中经常出现断裂。
    - 解决办法: 检查电缆是否按照规定进行弯曲,确保弯曲半径符合要求。定期检查电缆是否有明显的磨损,及时更换受损电缆。
    - 问题: 电缆信号传输不稳定。
    - 解决办法: 确认电缆与连接器之间的连接是否紧密,检查接头是否松动或损坏。确保连接器处于良好的密封状态,避免外部因素干扰。

    7. 总结和推荐


    综上所述,YF2A15-020UB5M2A15 连接电缆是一款专为工业环境设计的高性能产品,具备出色的耐用性和可靠性。无论是在拖链系统还是其他需要高频率弯曲的应用场合中,都能表现出色。因此,我们强烈推荐该产品给那些需要在严苛环境下使用高质量连接电缆的用户。

YF2A15-020UB5M2A15参数

参数
6.56' (2.00m)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装

YF2A15-020UB5M2A15厂商介绍

SICK是一家德国的传感器和分析仪器制造商,成立于1946年,总部位于瓦尔德基尔希。SICK专注于工业自动化领域,提供广泛的传感器解决方案,包括光电传感器、工业识别系统、安全系统、编码器、视觉系统、过程仪表和分析仪器等。

主营产品分类:
1. 光电传感器:用于检测物体的存在、尺寸和位置。
2. 工业识别系统:用于识别和跟踪产品、组件和人员。
3. 安全系统:提供人员和机器的安全保护。
4. 编码器:用于测量速度、位置和距离。
5. 视觉系统:用于图像处理和质量控制。
6. 过程仪表:用于测量和控制工业过程中的温度、压力、流量等参数。
7. 分析仪器:用于检测和分析气体、液体和固体物质的成分。

应用领域:
SICK的产品广泛应用于汽车、包装、物流、食品饮料、钢铁、电子、半导体等行业。

SICK的优势:
1. 技术创新:SICK以其创新的传感器技术和解决方案而闻名。
2. 定制解决方案:SICK能够根据客户的具体需求提供定制化的解决方案。
3. 全球网络:SICK在全球范围内拥有广泛的销售和服务网络,确保客户支持。
4. 高质量标准:SICK的产品以其高质量和可靠性而受到认可。

YF2A15-020UB5M2A15数据手册

厂牌 PDF简要描述 下载
SICK 圆形线缆 SICK YF2A15-020UB5M2A15 YF2A15-020UB5M2A15数据手册
