WTB4-3P2271

产品分类: 光电传感器
厂牌: SICK
产品描述: 15mm~150mm 500μs 10V 30V 红色 LED
供应商型号: WTB4-3P2271
供应商: 国内现货
标准整包数: 1

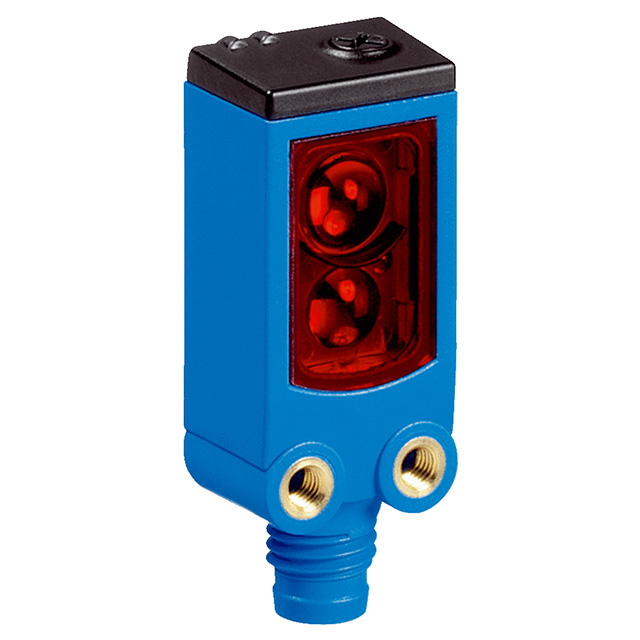

SICK 光电传感器 WTB4-3P2271

WTB4-3P2271概述

    WTB4-3P2271 Miniature Photoelectric Sensors 技术手册

    产品简介


    WTB4-3P2271 是一款微型光电传感器,主要应用于工业自动化和检测领域。它采用背景抑制原理,通过光线探测实现物体的精准检测。适用于检测穿孔物体、具有位置公差的物体以及小型物体等特殊应用。

    技术参数


    - 尺寸(宽 x 高 x 深): 16 mm x 39.5 mm x 12 mm
    - 工作电压: 10 V DC 至 30 V DC
    - 功耗: 20 mA(无负载)
    - 开关输出: PNP型
    - 输出电流: 最大 100 mA
    - 响应时间: < 0.5 ms
    - 切换频率: 1,000 Hz
    - 连接类型: M8 四针公接头
    - 防护等级: IP67 和 IP66
    - 光束直径: 5 mm x 28 mm(在50 mm距离下)
    - 波长: 650 nm
    - 调整: 五圈电位器
    - 检测范围: 4 mm 至 150 mm
    - 温度范围: 工作温度 -40 °C 至 +60 °C,存储温度 -40 °C 至 +75 °C

    产品特点和优势


    WTB4-3P2271 的亮点在于其高精度和可靠性,能够有效检测小型物体和穿孔物体。此外,其独特的线形光斑设计,使其特别适合对形状或大小要求严格的检测任务。采用PinPoint LED,平均使用寿命长达10万小时,能够在多种环境下稳定工作。

    应用案例和使用建议


    WTB4-3P2271 可广泛应用于自动化生产线上的物体检测、包装检测以及装配线上的质量控制等。例如,在自动装配线上,它可以用于检测穿孔物体的位置和尺寸是否符合要求。为了确保最佳性能,建议定期检查传感器的清洁度,特别是在灰尘较多的环境中使用时。

    兼容性和支持


    该传感器支持常见的M8四针公接头,便于与其他标准接口设备连接。制造商SICK提供全面的技术支持和售后服务,包括产品安装、调试以及故障排除等。

    常见问题与解决方案


    1. 问题: 传感器无法正常工作。
    - 解决方法: 检查电源连接是否正确,确认供电电压是否在规定范围内。
    2. 问题: 检测范围不准确。
    - 解决方法: 调整电位器以校准检测范围,同时确保测量对象的反射率符合要求。
    3. 问题: 输出信号不稳定。
    - 解决方法: 确保传感器周围没有干扰源,适当调整传感器与被测物体的距离。

    总结和推荐


    综上所述,WTB4-3P2271 是一款功能强大且应用广泛的微型光电传感器。它在高精度检测、耐用性和易用性方面表现出色,非常适合于各种工业自动化检测应用。因此,我们强烈推荐此款传感器给需要进行精准检测的客户。

WTB4-3P2271参数

参数
响应时间 500μs
最小工作供电电压 10V
感应距离 15mm~150mm
波长 -
输出类型 -
颜色感应 -
光源 红色 LED
最大工作供电电压 30V
感应方式 -
零件状态 在售
包装方式 散装

WTB4-3P2271厂商介绍

SICK是一家德国的传感器和分析仪器制造商,成立于1946年,总部位于瓦尔德基尔希。SICK专注于工业自动化领域,提供广泛的传感器解决方案,包括光电传感器、工业识别系统、安全系统、编码器、视觉系统、过程仪表和分析仪器等。

主营产品分类:
1. 光电传感器:用于检测物体的存在、尺寸和位置。
2. 工业识别系统:用于识别和跟踪产品、组件和人员。
3. 安全系统:提供人员和机器的安全保护。
4. 编码器:用于测量速度、位置和距离。
5. 视觉系统:用于图像处理和质量控制。
6. 过程仪表:用于测量和控制工业过程中的温度、压力、流量等参数。
7. 分析仪器:用于检测和分析气体、液体和固体物质的成分。

应用领域:
SICK的产品广泛应用于汽车、包装、物流、食品饮料、钢铁、电子、半导体等行业。

SICK的优势:
1. 技术创新:SICK以其创新的传感器技术和解决方案而闻名。
2. 定制解决方案:SICK能够根据客户的具体需求提供定制化的解决方案。
3. 全球网络:SICK在全球范围内拥有广泛的销售和服务网络,确保客户支持。
4. 高质量标准:SICK的产品以其高质量和可靠性而受到认可。

WTB4-3P2271数据手册

厂牌 PDF简要描述 下载
SICK 光电传感器 SICK WTB4-3P2271 WTB4-3P2271数据手册

WTB4-3P2271封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 904
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 904
直接购买
加入购物车
