WTB9L-3P2461

产品分类: 光电传感器
厂牌: SICK
产品描述: 25mm~300mm 500μs 10V 30V 红色激光二极管 (650nm)
供应商型号: WTB9L-3P2461
供应商: 国内现货
标准整包数: 1

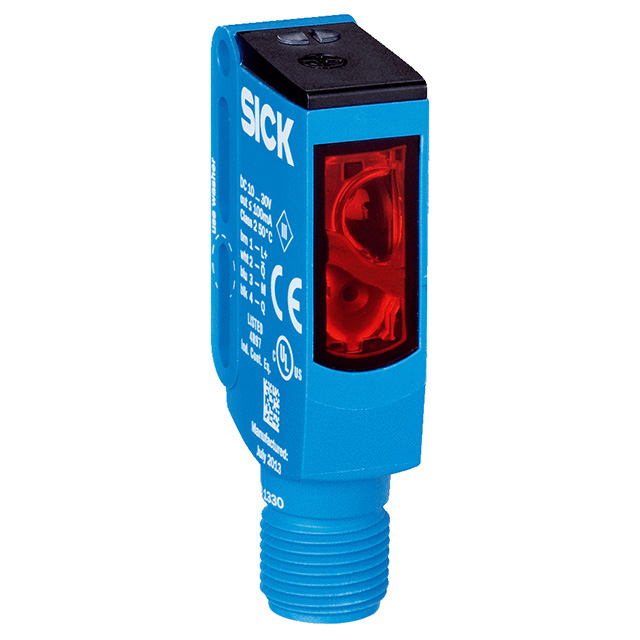

SICK 光电传感器 WTB9L-3P2461

WTB9L-3P2461概述

    WTB9L-3P2461 小型光电传感器技术手册

    产品简介


    WTB9L-3P2461 是由 SICK 生产的一款小型光电传感器,属于 W9 系列。这种光电传感器采用背景抑制原理,能够用于检测物体的位置、存在与否以及其他相关属性。该产品具有体积小、精度高和响应快的特点,广泛应用于工业自动化、物流管理及包装设备等领域。

    技术参数


    - 型号: WTB9L-3P2461
    - 类型: 背景抑制光电接近传感器
    - 尺寸 (W x H x D): 12.2 mm x 52.2 mm x 23.6 mm
    - 光发射端设计: 矩形
    - 安装孔径: M3
    - 最大检测范围: 25 mm 至 300 mm(适用于反射率 90% 的物体)
    - 光源: 可见红色激光(激光等级 1,符合 IEC 60825-1 / CDRH 21 CFR 1040.10 & 1040.11 标准)
    - 光斑大小: 直径 1 mm(距离 170 mm 处)
    - 波长: 650 nm
    - 调整方式: 五圈电位计
    - 开关输出: PNP,互补型输出
    - 切换模式: 光亮/暗切换
    - 响应时间: ≤ 0.5 ms
    - 切换频率: 1,000 Hz
    - 连接方式: 4 针 M12 插头
    - 电路保护: 逆向电压保护,输入输出反极性保护,抗干扰保护
    - 防护等级: IP66/IP67/IP69K
    - 重量: 13 g
    - 材料: 塑料(外壳),VISTAL®(外壳),PMMA(光学材料)
    - 工作温度范围: -10 °C 至 +50 °C(标准);-30 °C 至 +55 °C(扩展范围)
    - 存储温度范围: -30 °C 至 +70 °C
    - 认证: UL 文件编号 NRKH.E181493

    产品特点和优势


    1. 背景抑制技术:能够精确检测到小物体,不受背景影响。
    2. 高可靠性:平均使用寿命可达 50,000 小时(在 +25 °C 条件下)。
    3. 多种输出方式:支持 PNP 输出,可用于不同类型的控制系统。
    4. 多种安装方式:提供不同的安装支架和插头配件,方便集成。
    5. 环境适应性强:防护等级达到 IP66/IP67/IP69K,适用于各种恶劣环境。

    应用案例和使用建议


    - 工业自动化:适用于自动装配线上的物料检测和定位。
    - 物流管理:用于快递分拣系统中的物体识别。
    - 包装设备:用于包装机械中的物体检测和定位。
    使用建议:
    - 在设置传感器时,确保背景和目标物的反射率差异足够大,以提高检测精度。
    - 调整电位计时,应逐步进行,避免过度调节导致灵敏度下降。
    - 定期检查传感器的连接电缆和插头,确保连接可靠。

    兼容性和支持


    - 兼容性:可与 SICK 提供的各种连接器和电缆配合使用。
    - 支持:SICK 提供全面的技术支持和售后服务,涵盖产品的整个生命周期。

    常见问题与解决方案


    1. 问题: 传感器无响应。
    - 解决方案: 检查电源连接是否正确,确认供电电压是否在规定范围内。
    2. 问题: 检测不准确。
    - 解决方案: 重新调整传感器的电位计,确保背景和目标物的反射率差异足够大。
    3. 问题: 设备突然停止工作。
    - 解决方案: 检查传感器的电源和接地线是否接触良好,确保没有外部干扰。

    总结和推荐


    WTB9L-3P2461 是一款高性能的小型光电传感器,特别适用于需要高精度和稳定性的工业应用场景。它的背景抑制技术和多种保护措施使其成为工业自动化和物流管理的理想选择。总体来说,我们强烈推荐使用这款传感器,特别是对于对精度和可靠性有较高要求的应用。

WTB9L-3P2461参数

参数
波长 -
光源 红色激光二极管 (650nm)
最大工作供电电压 30V
输出类型 -
颜色感应 -
感应方式 -
最小工作供电电压 10V
响应时间 500μs
感应距离 25mm~300mm
零件状态 在售
包装方式 散装

WTB9L-3P2461厂商介绍

SICK是一家德国的传感器和分析仪器制造商,成立于1946年,总部位于瓦尔德基尔希。SICK专注于工业自动化领域,提供广泛的传感器解决方案,包括光电传感器、工业识别系统、安全系统、编码器、视觉系统、过程仪表和分析仪器等。

主营产品分类:
1. 光电传感器:用于检测物体的存在、尺寸和位置。
2. 工业识别系统:用于识别和跟踪产品、组件和人员。
3. 安全系统:提供人员和机器的安全保护。
4. 编码器:用于测量速度、位置和距离。
5. 视觉系统:用于图像处理和质量控制。
6. 过程仪表:用于测量和控制工业过程中的温度、压力、流量等参数。
7. 分析仪器:用于检测和分析气体、液体和固体物质的成分。

应用领域:
SICK的产品广泛应用于汽车、包装、物流、食品饮料、钢铁、电子、半导体等行业。

SICK的优势:
1. 技术创新:SICK以其创新的传感器技术和解决方案而闻名。
2. 定制解决方案:SICK能够根据客户的具体需求提供定制化的解决方案。
3. 全球网络:SICK在全球范围内拥有广泛的销售和服务网络,确保客户支持。
4. 高质量标准:SICK的产品以其高质量和可靠性而受到认可。

WTB9L-3P2461数据手册

厂牌 PDF简要描述 下载
SICK 光电传感器 SICK WTB9L-3P2461 WTB9L-3P2461数据手册

WTB9L-3P2461封装设计

查看详情并下载
Symbol
Footprint
3D Model
