WTT12LC-B2563

产品分类: 光电传感器
厂牌: SICK
产品描述: 西克 光电传感器, PowerProx系列, NPN/PNP输出, 检测范围50 毫米 → 3.8 米
供应商型号: 1806330
供应商: 欧时
标准整包数: 1

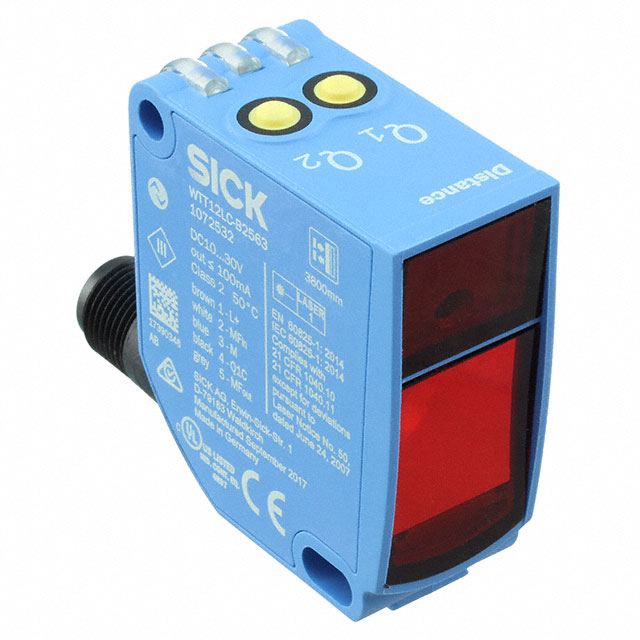

SICK 光电传感器 WTT12LC-B2563

WTT12LC-B2563概述

    WTT12LC-B2563 PowerProx 多任务光电传感器技术手册

    1. 产品简介


    WTT12LC-B2563是一款由SICK制造的多任务光电传感器,属于PowerProx系列。该传感器主要用于检测物体的存在和位置,并且具备背景抑制功能和光飞行时间技术。WTT12LC-B2563广泛应用于自动化生产线、物流仓储、包装设备、机械手等领域,是实现非接触式精确检测的理想选择。

    2. 技术参数


    - 工作原理: 漫反射光电传感器,具备背景抑制功能和光飞行时间技术。
    - 尺寸: 20 mm x 49.6 mm x 44.2 mm。
    - 最大开关距离: 50 mm ... 3,800 mm。
    - 感应距离: 100 mm ... 3,800 mm。
    - 测量范围: 50 mm ... 3,800 mm。
    - 分辨率: 1 mm。
    - 重复精度: 1.1 mm ... 3.0 mm。
    - 准确度: Typ. ± 15 mm。
    - 光源种类: 可见红光。
    - 光源: 激光。
    - 光点尺寸: Ø 18 mm (3,800 mm)。
    - 轴长: 658 nm。
    - 激光等级: 1 (IEC 60825-1 / CDRH 21 CFR 1040.10 & 1040.11)。
    - 工作电压: 10 V DC ... 30 V DC。
    - 电流消耗: 70 mA。
    - 开关量输出: 反向脉冲:PNP/NPN。
    - 开关量输出数量: 2 (Q1, Q2)。
    - 输出电流: Imax. ≤ 100 mA。
    - 响应时间: ≤ 5 ms。
    - 开关频率: 100 Hz。
    - 连接类型: M12公插头,5针。
    - 防护等级: IP67。
    - 运行环境温度: –35 °C ... +50 °C。
    - 仓库环境温度: –40 °C ... +70 °C。
    - 预热时间: < 15 min。
    - 初始化时间: < 300 ms。
    - MTTFD: 138 年。
    - DCavg: 0 %。
    - TM(持续运行时间): 20 年。

    3. 产品特点和优势


    - 背景抑制功能: 能够有效过滤背景噪声,确保在复杂环境中稳定工作。
    - 光飞行时间技术: 提高了检测的精度和可靠性。
    - 高分辨率和重复精度: 可以实现毫米级的检测精度。
    - 多种连接方式: 支持M12公插头、5针连接,适合不同的应用需求。
    - 易于安装和维护: 具备示教键,方便快速设置和调试。
    - 长寿命和可靠性: 激光光源平均使用寿命达到100,000小时,符合严格的工业标准。

    4. 应用案例和使用建议


    - 应用案例: 在物流分拣线上检测包裹的位置,确保分拣机准确无误地抓取和放置包裹。
    - 使用建议: 在高温环境下使用时,注意预热时间以确保传感器正常工作。同时,定期检查和清洁光学部件,以保持最佳性能。

    5. 兼容性和支持


    - 兼容性: 与市场上主流的PLC系统(如Siemens、Beckhoff、Rockwell Automation等)兼容。
    - 技术支持: SICK提供了详尽的技术文档和支持服务,用户可以通过官方网站获取更多资料和技术支持。

    6. 常见问题与解决方案


    - 问题1: 检测距离不稳定。
    - 解决方案: 检查背景反射强度,调整传感器的角度或位置。
    - 问题2: 输出信号不稳定。
    - 解决方案: 检查电源电压是否稳定,清洁传感器表面和光学部件。
    - 问题3: 传感器无法正常初始化。
    - 解决方案: 确认供电电压是否符合要求,重新设置传感器参数。

    7. 总结和推荐


    综上所述,WTT12LC-B2563是一款高性能的多任务光电传感器,具备高精度、高可靠性和易于集成的特点。它在物流、制造、机械等领域有着广泛的应用前景。我们强烈推荐此款产品给需要进行非接触式精确检测的用户。

WTT12LC-B2563参数

参数
波长 -
光源 红色激光二极管 (658nm)
最小工作供电电压 10V
最大工作供电电压 30V
感应距离 100mm~380cm
输出类型 NPN/PNP
响应时间 5ms
感应方式 -
颜色感应 -
零件状态 在售
包装方式 散装

WTT12LC-B2563厂商介绍

SICK是一家德国的传感器和分析仪器制造商,成立于1946年,总部位于瓦尔德基尔希。SICK专注于工业自动化领域,提供广泛的传感器解决方案,包括光电传感器、工业识别系统、安全系统、编码器、视觉系统、过程仪表和分析仪器等。

主营产品分类:
1. 光电传感器:用于检测物体的存在、尺寸和位置。
2. 工业识别系统:用于识别和跟踪产品、组件和人员。
3. 安全系统:提供人员和机器的安全保护。
4. 编码器:用于测量速度、位置和距离。
5. 视觉系统:用于图像处理和质量控制。
6. 过程仪表:用于测量和控制工业过程中的温度、压力、流量等参数。
7. 分析仪器:用于检测和分析气体、液体和固体物质的成分。

应用领域:
SICK的产品广泛应用于汽车、包装、物流、食品饮料、钢铁、电子、半导体等行业。

SICK的优势:
1. 技术创新:SICK以其创新的传感器技术和解决方案而闻名。
2. 定制解决方案:SICK能够根据客户的具体需求提供定制化的解决方案。
3. 全球网络:SICK在全球范围内拥有广泛的销售和服务网络,确保客户支持。
4. 高质量标准:SICK的产品以其高质量和可靠性而受到认可。

WTT12LC-B2563数据手册

厂牌 PDF简要描述 下载
SICK 光电传感器 SICK WTT12LC-B2563 WTT12LC-B2563数据手册
