PC733

产品分类: 隔离器
厂牌: SHARP
产品描述: 1 DIP-6 通孔安装
供应商型号: LDL-PC733
供应商: 海外现货
标准整包数: 1

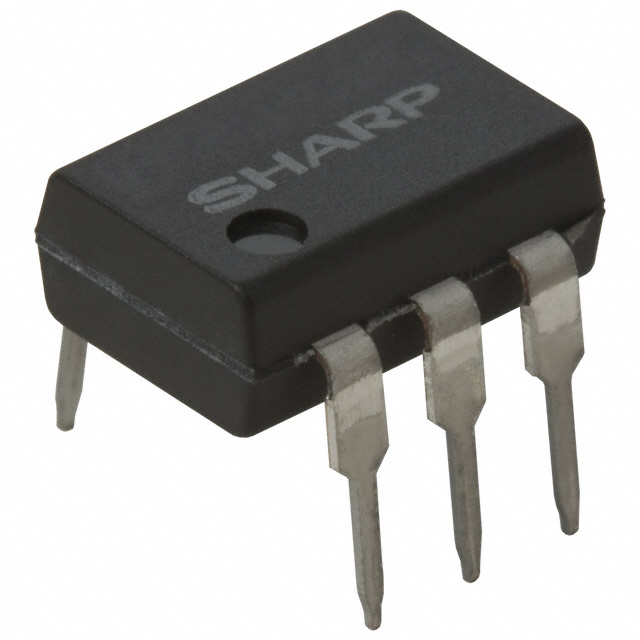

SHARP 隔离器 PC733

PC733概述


    产品简介


    PC733 AC Input Type Photocoupler 是一种采用光耦合技术设计的高性能电子元器件,适用于多种复杂电路的设计与应用。这种光电耦合器能够实现高精度的信号隔离和转换,在输入端和输出端之间提供了高绝缘电压(最小隔离电压为5000VRMS)。它具有快速响应、低功耗、抗干扰能力强等特点,广泛应用于电话机、可编程控制器、系统电器及测量仪器等领域。

    技术参数


    以下是从技术手册中提取的主要技术规格:
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输入侧正向电流 | IF | - | 20mA | 50mA | mA |
    | 输入侧峰值正向电流 | IFM | - | - | 0.5A | A |
    | 输出侧集电极-发射极电压 | VCEO | - | 35V | - | V |
    | 集电极功率耗散 | PC | - | 150mW | - | mW |
    | 总功率耗散 | Ptot | - | 170mW | - | mW |
    | 隔离电阻 | RISO | 5×10¹⁰ | - | 10¹¹ | Ω |
    | 频率响应截止频率 | fC | - | 15kHz | 80kHz | kHz |
    其他参数还包括:工作温度范围:-25°C 至 +100°C;存储温度范围:-40°C 至 +125°C;焊接温度:260°C。

    产品特点和优势


    1. AC输入响应:支持交流输入信号,特别适合需要处理高频信号的应用场景。
    2. 高隔离电压:提供最低5000VRMS的隔离电压,确保安全可靠的操作环境。
    3. 宽泛的工作温度区间:能够在极端环境下稳定运行,适应工业级需求。
    4. 高电流转移比(CTR):典型值可达15%-300%,保证高效的信号传输效率。
    5. TTL兼容输出:可以直接连接到微处理器和其他逻辑电路中。

    应用案例和使用建议


    应用案例:
    - 在电话机内部用于信号隔离。
    - 可编程控制器中的信号转换器。
    - 医疗设备中作为隔离屏障保护患者安全。
    使用建议:
    为了最大化PC733的性能,应确保其工作环境符合额定条件,并且定期检查连接点是否有松动现象。此外,在选择外围元件时要注意匹配合适的电阻值以避免过载。

    兼容性和支持


    该型号与其他标准电子元件具有良好兼容性,可以轻松集成到现有系统中。同时,制造商提供了详尽的技术文档和支持服务,帮助客户解决可能出现的问题。

    常见问题与解决方案


    1. 问:如何判断PC733是否损坏?
    答:可以通过测量输入输出之间的阻抗来判断是否正常工作。

    2. 问:如果发现输出信号不稳定怎么办?
    答:检查电源电压是否符合要求,并确认所有连接是否牢固。
    3. 问:长时间使用后出现发热情况应怎么处理?
    答:减少负载或者增加散热措施即可解决问题。

    总结和推荐


    总体而言,PC733是一款性能卓越、稳定性强的光电耦合器,在多个行业中都有着广泛的适用性。它不仅具备优异的技术指标,而且易于安装调试,非常适合需要高精度信号隔离的应用场合。因此,我们强烈推荐使用这款产品作为解决方案的一部分。

PC733参数

参数
数据速率 -
通道数量 1
通用封装 DIP-6
安装方式 通孔安装
应用等级 工业级
包装方式 管装

PC733厂商介绍

SHARP公司是一家日本的跨国企业,成立于1912年,总部位于大阪。公司以生产电子设备和家用电器而闻名,其产品涵盖了多个领域,包括消费电子、家用电器、办公设备、太阳能产品、医疗设备等。

SHARP的主营产品分类主要包括:
1. 消费电子:如液晶电视、智能手机、音响设备等。
2. 家用电器:如空调、冰箱、洗衣机、微波炉等。
3. 办公设备:如复印机、打印机、投影仪等。
4. 太阳能产品:如太阳能电池板、太阳能发电系统等。
5. 医疗设备:如电子体温计、血压计等。

SHARP的产品广泛应用于家庭、办公室、医疗机构等多个领域,为人们的生活和工作提供便利。

SHARP的优势在于:
1. 技术创新:SHARP在液晶显示技术、太阳能技术等领域拥有多项专利技术,持续推动产品创新。
2. 品质保证:SHARP注重产品质量,其产品以耐用、性能稳定而受到消费者信赖。
3. 环保理念:SHARP致力于开发环保产品,推动可持续发展。
4. 全球布局:SHARP在全球设有多个生产基地和销售网络,能够快速响应市场需求。

PC733数据手册

厂牌 PDF简要描述 下载
SHARP 隔离器 SHARP PC733 PC733数据手册

PC733封装设计

查看详情并下载
Symbol
Footprint
3D Model
