GP2Y0A51SK0F

产品分类: 光电传感器
厂牌: SHARP
产品描述: Optical 20mm~150mm Analog 4.5V 5.5V 27mm*10.8mm*12mm
供应商型号: GP2Y0A51SK0F
供应商: 国内现货
标准整包数: 500

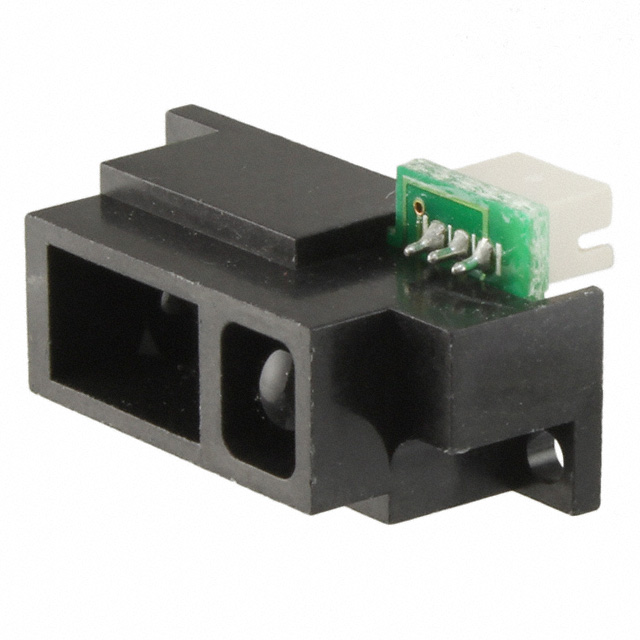

SHARP 光电传感器 GP2Y0A51SK0F

GP2Y0A51SK0F概述

    # GP2Y0A51SK0F 距离测量传感器技术手册

    产品简介


    产品类型
    GP2Y0A51SK0F是一款距离测量传感器单元,集成了位置敏感检测器(PSD)、红外发光二极管(IR-LED)和信号处理电路。
    主要功能
    该传感器采用三角测量法,不受物体反射率、环境温度和操作时间的影响,可输出与检测距离对应的电压。因此,它不仅能够用于精确的距离测量,还可以用作接近传感器。
    应用领域
    GP2Y0A51SK0F广泛应用于清洁机器人、个人机器人以及卫生设备等领域。

    技术参数


    性能参数
    - 测量距离范围:2至15厘米
    - 输出类型:模拟输出
    - 输出电压:当距离为15厘米时,输出电压典型值为0.4伏特,最大值为0.55伏特
    - 输出电压变化量:每变化1厘米,输出电压变化量典型值为1.65伏特,最大值为1.95伏特
    - 平均供电电流:当距离为15厘米时,典型值为12毫安,最大值为22毫安
    - 工作电压:4.5至5.5伏特
    - 工作温度范围:-10℃至60℃
    - 存储温度范围:-40℃至70℃
    - 采样周期:16.5毫秒 ± 3.7毫秒
    尺寸与重量
    - 外形尺寸:27.0 × 10.8 × 12.0毫米
    - 重量:约2.7克(典型值)
    合规性
    - 符合RoHS指令(2002/95/EC)
    - 不含有害物质:如铅、汞、镉、六价铬、多溴联苯(PBB)和多溴二苯醚(PBDE)

    产品特点和优势


    独特功能
    - 采用三角测量法,确保在不同反射率物体上的测量精度。
    - 具有紧凑的外形设计,便于集成到各种小型设备中。
    - 输出电压与检测距离成正比,方便进行电压读取和距离计算。
    - 支持宽范围的工作温度和供电电压,适应多种环境条件。
    市场竞争力
    - 高度集成的设计减少了外部元件的需求,简化了系统设计。
    - 快速测量周期(16.5毫秒),适用于实时监测需求。
    - 符合严格的RoHS标准,环保且可靠。

    应用案例和使用建议


    实际应用
    GP2Y0A51SK0F常用于清洁机器人和家庭护理设备中,以实现智能避障和距离测量。例如,在清洁机器人的顶部安装此传感器,可以有效检测前方障碍物并及时调整方向,避免碰撞。
    使用建议
    - 光学保护:为了防止灰尘、水或油对传感器特性造成影响,应保持透镜清洁。
    - 设计考量:避免传感器与检测对象之间的光线干扰,特别是在强光环境下。此外,传感器与反射面之间的距离应调整至合适的范围,以确保准确测量。
    - 稳定性提升:为保证电源稳定,建议在Vcc和GND之间连接一个10微法以上的旁路电容。

    兼容性和支持


    兼容性
    - 该传感器兼容多种微型电子设备,特别适合集成到需要短距离测距的应用场景中。
    - 与市面上常见的控制电路和处理器兼容良好,无需额外适配。
    支持
    - SHARP公司提供详细的技术文档和应用指南,帮助用户快速上手。
    - 客户可以通过官方渠道获取最新的技术规格表,并获得技术支持服务。

    常见问题与解决方案


    问题与解决方案
    1. 问题:传感器输出电压不稳定
    - 解决方案:确认电源电压是否符合规定范围(4.5至5.5伏特),并在电路设计中添加适当的稳压措施。
    2. 问题:测量误差较大
    - 解决方案:检查传感器与被测物体间的光线干扰情况,优化传感器布局,避免直接阳光或其他光源干扰。
    3. 问题:输出电压超出预期范围
    - 解决方案:确认距离范围设置是否正确,检查是否有其他因素影响传感器的正常工作,如温度波动等。

    总结和推荐


    综合评估
    GP2Y0A51SK0F距离测量传感器具有高集成度、高性能和易于集成的特点,适用于各类小型机器人和卫生设备。其稳定的性能和广泛的适用性使其成为市场上的一款优秀产品。
    推荐使用
    对于需要短距离高精度测距的应用场景,GP2Y0A51SK0F是一个理想的选择。无论是家用清洁机器人还是工业自动化设备,该传感器都能发挥出色的作用。

GP2Y0A51SK0F参数

参数
颜色感应 -
最小工作供电电压 4.5V
输出类型 Analog
响应时间 -
光源 -
感应方式 Optical
感应距离 20mm~150mm
波长 -
最大工作供电电压 5.5V
长*宽*高 27mm*10.8mm*12mm
零件状态 在售
包装方式 托盘

GP2Y0A51SK0F厂商介绍

SHARP公司是一家日本的跨国企业,成立于1912年,总部位于大阪。公司以生产电子设备和家用电器而闻名,其产品涵盖了多个领域,包括消费电子、家用电器、办公设备、太阳能产品、医疗设备等。

SHARP的主营产品分类主要包括:
1. 消费电子:如液晶电视、智能手机、音响设备等。
2. 家用电器:如空调、冰箱、洗衣机、微波炉等。
3. 办公设备:如复印机、打印机、投影仪等。
4. 太阳能产品:如太阳能电池板、太阳能发电系统等。
5. 医疗设备:如电子体温计、血压计等。

SHARP的产品广泛应用于家庭、办公室、医疗机构等多个领域,为人们的生活和工作提供便利。

SHARP的优势在于:
1. 技术创新:SHARP在液晶显示技术、太阳能技术等领域拥有多项专利技术,持续推动产品创新。
2. 品质保证:SHARP注重产品质量,其产品以耐用、性能稳定而受到消费者信赖。
3. 环保理念:SHARP致力于开发环保产品,推动可持续发展。
4. 全球布局:SHARP在全球设有多个生产基地和销售网络,能够快速响应市场需求。

GP2Y0A51SK0F数据手册

厂牌 PDF简要描述 下载
SHARP 光电传感器 SHARP GP2Y0A51SK0F GP2Y0A51SK0F数据手册

GP2Y0A51SK0F封装设计

查看详情并下载
Symbol
Footprint
3D Model
