PR39MF22NSZH

产品分类: 固态继电器
厂牌: SHARP
产品描述: AC,过零 0V~240V 900mA 1.2V(DC) DIP-8 通孔安装
供应商型号: PR39MF22NSZH
供应商: 云汉优选
标准整包数: 2000

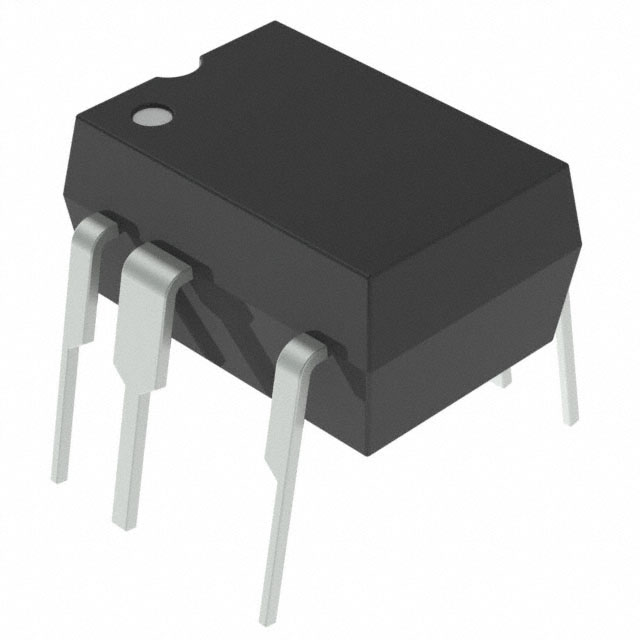

SHARP 固态继电器 PR39MF22NSZH

PR39MF22NSZH概述

    PR39MF22NSZH 固态继电器技术手册

    1. 产品简介


    PR39MF22NSZH是一款固态继电器(Solid State Relay,简称SSR),专为多种应用领域的电气设备设计,包括计算机、办公自动化设备、电信终端设备、测量仪器、工装机械、视听设备和家用电器。该产品适用于需求高可靠性和安全性的系统,如交通运输控制及安全设备、交通信号灯、燃气泄漏传感器断路器、救援和安保设备等。

    2. 技术参数


    - 输入电流 (IF): 最大50mA,建议触发电流为最小触发电流的两倍以上。
    - 输出电流 (IT): 最大0.9A,峰值单周期浪涌电流为9A(50Hz正弦波)。
    - 隔离电压 (Viso): 最大值为4.0kV,测试方法为交流1分钟,湿度40-60%RH,频率60Hz。
    - 工作温度 (Topr): -30°C到+85°C。
    - 存储温度 (Tstg): -40°C到+125°C。
    - 焊接温度 (Tsol): 270°C,对于10秒的焊接时间。

    3. 产品特点和优势


    - 高可靠性: 经过多项可靠性测试,确保产品在恶劣环境下稳定运行。
    - 宽工作温度范围: 可在极端温度条件下正常工作,适用于各种复杂环境。
    - 低功耗: 小型化设计,降低整体能耗。
    - 环保材料: 不含对环境有害的物质,符合RoHS和中国电子产品污染控制管理办法的要求。

    4. 应用案例和使用建议


    - 应用实例: 在交通控制系统中用于信号灯控制,或在工业机械中作为控制开关。
    - 使用建议: 使用前需要根据具体负载情况配置合适的缓冲电路(Rs=47Ω,Cs=0.022μF)。在电机负载下使用时,需确认零交叉电路工作状态以避免负载无法启动的情况。

    5. 兼容性和支持


    - 兼容性: 与标准电路板兼容,可直接焊接在印刷电路板上。
    - 支持信息: Sharp公司提供了一年的保修期,包括维修、更换或退款。任何其他问题需双方协商处理。此外,客户可以通过Sharp销售代表咨询有关产品的任何疑问。

    6. 常见问题与解决方案


    - Q1: 如何清洁继电器?
    - A: 推荐使用乙醇或异丙醇进行浸泡清洗,避免超声波清洗造成的损坏。
    - Q2: 焊接过程中需要注意什么?
    - A: 流焊应在270°C或以下,10秒内完成;手焊应在400°C或以下,3秒内完成。应根据不同设备和焊接条件进行实际测试确认无误后再进行操作。

    7. 总结和推荐


    总体而言,PR39MF22NSZH固态继电器具备优良的可靠性、广泛的工作温度范围以及严格的环保标准。其在交通控制、工业自动化等多个领域拥有广泛的应用前景。对于需要高可靠性和稳定性的项目,这款产品是一个理想的选择。强烈推荐使用此产品。

PR39MF22NSZH参数

参数
负载电压 0V~240V
输入电压 1.2V(DC)
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 900mA
输出类型 AC,过零
通用封装 DIP-8
安装方式 通孔安装
零件状态 在售
包装方式 管装

PR39MF22NSZH厂商介绍

SHARP公司是一家日本的跨国企业,成立于1912年,总部位于大阪。公司以生产电子设备和家用电器而闻名,其产品涵盖了多个领域,包括消费电子、家用电器、办公设备、太阳能产品、医疗设备等。

SHARP的主营产品分类主要包括:
1. 消费电子:如液晶电视、智能手机、音响设备等。
2. 家用电器:如空调、冰箱、洗衣机、微波炉等。
3. 办公设备:如复印机、打印机、投影仪等。
4. 太阳能产品:如太阳能电池板、太阳能发电系统等。
5. 医疗设备:如电子体温计、血压计等。

SHARP的产品广泛应用于家庭、办公室、医疗机构等多个领域,为人们的生活和工作提供便利。

SHARP的优势在于:
1. 技术创新:SHARP在液晶显示技术、太阳能技术等领域拥有多项专利技术,持续推动产品创新。
2. 品质保证:SHARP注重产品质量,其产品以耐用、性能稳定而受到消费者信赖。
3. 环保理念:SHARP致力于开发环保产品,推动可持续发展。
4. 全球布局:SHARP在全球设有多个生产基地和销售网络,能够快速响应市场需求。

PR39MF22NSZH数据手册

厂牌 PDF简要描述 下载
SHARP 固态继电器 SHARP PR39MF22NSZH PR39MF22NSZH数据手册

PR39MF22NSZH封装设计

查看详情并下载
Symbol
Footprint
3D Model
