PC817XNNIP1B

产品分类: 隔离器
厂牌: SHARP
产品描述: 1 4-SMD 贴片安装,黏合安装 4.6mm*6.5mm*3.5mm
供应商型号: 852-PC817XNNIP1B
供应商: Mouser
标准整包数: 1

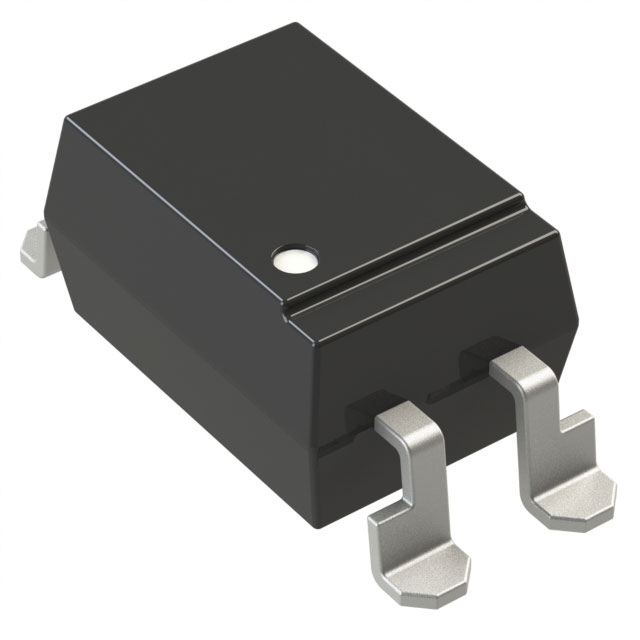

SHARP 隔离器 PC817XNNIP1B

PC817XNNIP1B概述

    # PC817系列光电耦合器技术手册解析

    产品简介


    光电耦合器(PC817)是一种光电子集成器件,通过光信号实现输入与输出之间的电隔离。其核心功能是用于信号传输和电路保护,广泛应用于计算机、OA设备、通信设备、测量仪器、工具设备、视听设备及家用电器等领域。此外,它还可用于高可靠性安全设备中,如交通信号系统、气体泄漏检测器、医疗设备等。

    技术参数


    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输入正向电流 | IF | - | 20mA | 50mA | mA |
    | 输入峰值正向电压 | VFM | - | - | 3.0 | V |
    | 输出击穿电压 | BVCEO | 80 | - | - | V |
    | 集电极发射极电压 | VCE(sat) | - | 0.1 | 0.2 | V |
    | 孤立电阻 | RISO | 5×10¹⁰ | - | 10¹¹ | Ω |
    工作温度范围为-30℃至100℃,储存温度范围为-55℃至125℃,满足严格的环境要求。

    产品特点和优势


    1. 高隔离电压:达到5kVrms,确保在高压环境中稳定运行。
    2. 低功耗设计:典型工作功率仅为200mW,适用于节能需求高的场景。
    3. 优良的光电转换性能:典型CTR(电流转移比)稳定,适合高速信号传输。
    4. 高可靠性:通过多项严格的可靠性测试,确保长期可靠运行。

    应用案例和使用建议


    应用案例
    - 通信设备:用于电信终端设备中,实现信号隔离与转换。
    - 工业控制:应用于机械设备中,保障操作安全性。
    - 消费类电子:例如电视机和音响设备中,用于电路保护。
    使用建议
    - 在设计电路时需考虑LED的寿命影响,预计5年后光功率下降50%,应适当增加驱动电流。
    - 焊接过程中,推荐使用270℃以下的焊接温度以避免损坏。

    兼容性和支持


    PC817系列光电耦合器支持UL和CSA认证,与多种主流电路板和控制器兼容。制造商提供全面的技术支持,包括安装指导和售后服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 光电耦合器工作不稳定 | 检查电源电压是否符合要求 |
    | LED灯持续闪烁 | 调整输入电流至推荐值 |

    总结和推荐


    PC817系列光电耦合器以其卓越的性能、广泛的适用性和高度的可靠性成为众多电子设备的理想选择。无论是在消费级还是工业级应用中,都能发挥重要作用。因此,强烈推荐在需要高精度和高稳定性的场合中使用该产品。

PC817XNNIP1B参数

参数
数据速率 -
通道数量 1
长*宽*高 4.6mm*6.5mm*3.5mm
通用封装 4-SMD
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

PC817XNNIP1B厂商介绍

SHARP公司是一家日本的跨国企业,成立于1912年,总部位于大阪。公司以生产电子设备和家用电器而闻名,其产品涵盖了多个领域,包括消费电子、家用电器、办公设备、太阳能产品、医疗设备等。

SHARP的主营产品分类主要包括:
1. 消费电子:如液晶电视、智能手机、音响设备等。
2. 家用电器:如空调、冰箱、洗衣机、微波炉等。
3. 办公设备:如复印机、打印机、投影仪等。
4. 太阳能产品:如太阳能电池板、太阳能发电系统等。
5. 医疗设备:如电子体温计、血压计等。

SHARP的产品广泛应用于家庭、办公室、医疗机构等多个领域,为人们的生活和工作提供便利。

SHARP的优势在于:
1. 技术创新:SHARP在液晶显示技术、太阳能技术等领域拥有多项专利技术,持续推动产品创新。
2. 品质保证:SHARP注重产品质量,其产品以耐用、性能稳定而受到消费者信赖。
3. 环保理念:SHARP致力于开发环保产品,推动可持续发展。
4. 全球布局:SHARP在全球设有多个生产基地和销售网络,能够快速响应市场需求。

PC817XNNIP1B数据手册

厂牌 PDF简要描述 下载
SHARP 隔离器 SHARP PC817XNNIP1B PC817XNNIP1B数据手册

PC817XNNIP1B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.6785 ¥ 5.7333
10+ $ 0.4439 ¥ 3.751
100+ $ 0.2816 ¥ 2.3795
1000+ $ 0.2192 ¥ 1.8526
2000+ $ 0.1825 ¥ 1.5423
10000+ $ 0.168 ¥ 1.4196
24000+ $ 0.1649 ¥ 1.393
50000+ $ 0.1502 ¥ 1.2688
库存: 373
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.73
直接购买
加入购物车
