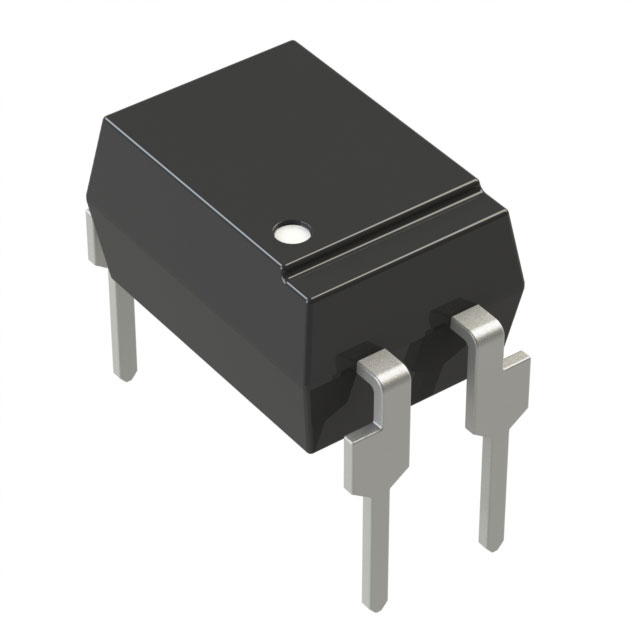

PC817X1NSZ1B

产品分类: 隔离器
厂牌: SHARP
产品描述: 1 DIP-4 通孔安装 4.6mm*6.5mm*3.5mm
供应商型号: 852-PC817X1NSZ1B
供应商: Mouser
标准整包数: 1
SHARP 隔离器 PC817X1NSZ1B

PC817X1NSZ1B概述


    产品简介


    光电耦合器PC817系列
    产品类型:光电耦合器
    主要功能:用于实现电气隔离,将输入侧的电信号转换为光信号,并在输出侧通过光信号驱动输出端的电路。光电耦合器能够有效隔离高低压电路,减少噪声干扰,提升系统的安全性和可靠性。
    应用领域:广泛应用于计算机、办公自动化设备、电信终端设备、测量仪器、工具机、音频视频设备及家用电器等众多领域。尤其适用于对安全性要求较高的交通控制与安全设备、交通信号灯、煤气泄漏传感器开关、救援和安保设备等场合。

    技术参数


    - 绝对最大额定值:
    - 输入端正向电流 (IF):50 mA
    - 输入端峰值正向电流 (IFM):1 A
    - 反向电压 (VR):6 V
    - 输入端功率耗散 (P):70 mW
    - 输出端集电极-发射极电压 (VCEO):80 V
    - 集电极电流 (Ic):50 mA
    - 输出端集电极功率耗散 (Pc):150 mW
    - 输出端总功率耗散 (Ptot):200 mW
    - 工作温度范围 (Topr):-30至+100 ℃
    - 存储温度范围 (Tstg):-55至+125 ℃
    - 绝缘电压 (Viso):5 kV (交流1分钟)
    - 光电特性:
    - 输入端正向电压 (VF):IF=20 mA时,典型值为1.2 V
    - 输入端峰值正向电压 (VFM):IFM=0.5 A时,最大值为3.0 V
    - 输入端反向电流 (IR):VR=4 V时,最大值为10 μA
    - 输出端暗电流 (ICEO):VCE=50 V,IF=0时,最大值为100 nA
    - 输出端集电极-发射极击穿电压 (BVCEO):Ic=0.1 mA,IF=0时,典型值为80 V
    - 隔离电阻 (RISO):DC 500 V,相对湿度40%-60%,典型值为5×10^10 Ω
    - 截止频率 (fc):VCE=5 V,Ic=2 mA时,最小值为80 kHz

    产品特点和优势


    - 电气隔离特性:能够在不同电位的电路之间提供有效的电气隔离,有效降低噪声干扰,提高系统整体的稳定性和可靠性。
    - 高绝缘电压:提供高达5kV的绝缘电压,确保在高压环境下依然保持良好的隔离效果。
    - 高可靠性和耐温性能:工作温度范围宽泛,从-30℃到+100℃,适合多种复杂的工作环境。
    - 环保材料:不含有害物质如铅、汞等,符合RoHS标准,且无卤素阻燃剂,更环保。
    - 应用广泛:适用于多种电子设备和系统,尤其是在需要高可靠性与安全性的场合。

    应用案例和使用建议


    应用场景:
    在交通控制系统中,PC817系列光电耦合器可以用于连接各类传感器和控制器,确保信号传输的准确性和稳定性。例如,在煤气泄漏检测设备中,它可以用来将低电平的传感器信号隔离并放大,以便进一步处理和显示。此外,在音频设备中,PC817系列可以作为电源与信号隔离的中间环节,提升音频质量。
    使用建议:
    1. 在设计电路时,考虑长期运行对LED发光功率的影响,必要时调整电路参数以适应这一变化。
    2. 选择合适的焊接条件,以避免过度热应力导致的损坏。
    3. 确保电路布局合理,减少外部电磁干扰对光电耦合器的影响。
    4. 定期进行性能检查和维护,确保长时间运行下的稳定性和可靠性。

    兼容性和支持


    PC817系列光电耦合器与各种电子元器件和设备具有良好的兼容性,可用于多种设备和系统中。制造商提供了详尽的技术支持文档,包括技术手册、电路设计指南和常见问题解答等。此外,还提供了专业的客户服务和支持,包括安装指导、故障排查等,确保用户能够高效地使用和维护产品。

    常见问题与解决方案


    - 问题1:在焊接过程中出现气泡或虚焊现象。
    解决方案:确保焊接条件符合规范,焊接时间不超过10秒,预热温度应在100至150摄氏度之间。

    - 问题2:产品在高温环境中无法正常工作。
    解决方案:检查工作环境温度是否超出规定范围,采取适当的散热措施,并确认电路设计符合功耗限制。
    - 问题3:输出信号不稳定或失真。
    解决方案:检查接线是否松动,电路是否有噪声干扰,确保光电耦合器的输入和输出电路接地良好。

    总结和推荐


    综上所述,PC817系列光电耦合器是一款高性能、高可靠性的产品,适用于多种电子设备和系统。其卓越的电气隔离特性、广泛的适用范围和良好的兼容性使其成为市场上备受推崇的产品之一。无论是对于工业控制还是消费电子产品,这款光电耦合器都能提供出色的性能和可靠性。因此,强烈推荐用户在需要电气隔离的场合选用PC817系列光电耦合器。

PC817X1NSZ1B参数

参数
数据速率 -
通道数量 1
长*宽*高 4.6mm*6.5mm*3.5mm
通用封装 DIP-4
安装方式 通孔安装
零件状态 在售
包装方式 管装
