首页  >  产品百科  >  PC3SD21NTZDF

PC3SD21NTZDF

产品分类: 隔离器
厂牌: SHARP
产品描述: 1 DIP-6 通孔安装 7.12mm*6.5mm*3.5mm
供应商型号: 425-2131-5-ND
供应商:
标准整包数: 1000

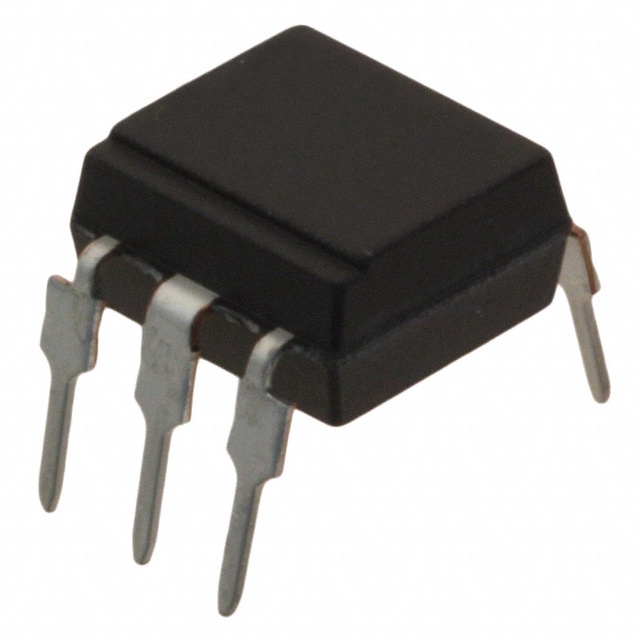

SHARP 隔离器 PC3SD21NTZDF

PC3SD21NTZDF概述


    产品简介


    PC3SD21NTZ系列光电耦合器是一种用于触发双向晶闸管(Triac)的光电耦合器。该系列产品采用了红外发射二极管(IRED)与输出光电晶闸管光耦合的设计。其主要功能是作为全波控制的隔离驱动器,适用于中高电流的双向晶闸管。PC3SD21NTZ系列的封装形式为DIP 6针,提供高达5kV的输入输出间绝缘电压,并具有出色的换向噪声免疫能力。

    技术参数


    - 输入参数
    - 正向电压 (VF): ≤1.5V
    - 反向电流 (IR): ≤10μA
    - 最小触发电流 (IFT): 5mA (VD=4V, RL=100Ω)

    - 输出参数
    - 重复峰值断态电压 (VDRM): 600V
    - 最小维持电流 (IH): ≤1mA
    - 绝缘电阻 (RISO): ≥10^11Ω
    - 关断时间 (ton): ≤1.4μs
    - 电气特性
    - 零交叉电压 (VOX): ≤20V (最大)
    - 峰值关断电压上升率 (dV/dt): ≥1000V/μs
    - 工作环境
    - 操作温度范围: -30°C至+100°C
    - 存储温度范围: -55°C至+125°C
    - 焊接温度: ≤260°C

    产品特点和优势


    - 高重复峰值断态电压 (VDRM: 600V):使其能够在高电压环境下可靠工作。
    - 零交叉功能:使得产品在交流负载控制中表现优异,适合加热器、风扇、电机、电磁阀等设备的控制。
    - 6针DIP封装:方便安装且易于操作。
    - 优越的噪声免疫力:最小dv/dt值达到1000V/μs,提高了可靠性。
    - 双倍传递模塑结构:特别适合回流焊接,提升了产品的抗热性和耐用性。

    应用案例和使用建议


    PC3SD21NTZ系列光电耦合器广泛应用于需要对AC负载进行开关控制的场合,例如加热器、风扇、电机、电磁阀和阀门等。对于使用中因相位差导致的操作不期望的情况,如感性负载应用中,建议使用非零交叉型型号(如PC3SD11NTZ系列)。在设计中考虑添加阻尼电路以增强抗干扰能力,特别是在过压保护方面可以采用压敏电阻。

    兼容性和支持


    该产品通过UL1577认证(双重保护隔离),并获得了CSA和VDE的批准。产品提供多种封装形式,包括通孔、宽通孔引线成型、表面贴装弯脚引线成型和宽表面贴装弯脚引线成型等,适用于不同类型的电路板设计。厂商提供了详细的制造指南和清洁方法,确保用户在组装过程中能够遵循正确的步骤。

    常见问题与解决方案


    - 问题:触发器不响应
    - 解决方案:检查触发电流是否达到最小触发电流要求(5mA),如果未达到,请增加触发电流。
    - 问题:过压保护失效
    - 解决方案:确保正确安装压敏电阻以进行有效的过压保护。
    - 问题:电路板出现异常
    - 解决方案:请确认焊接温度不超过规定值,多次焊接可能导致损坏。

    总结和推荐


    PC3SD21NTZ系列光电耦合器以其高可靠性和高性能,在各种交流负载控制应用中表现出色。其具备优越的电气特性和可靠的绝缘性能,非常适合中高电流的双向晶闸管驱动应用。考虑到其广泛的认证和应用支持,强烈推荐在需要高精度和可靠性控制的电路中使用该产品。

PC3SD21NTZDF参数

参数
数据速率 -
通道数量 1
长*宽*高 7.12mm*6.5mm*3.5mm
通用封装 DIP-6
安装方式 通孔安装
零件状态 停产
包装方式 管装

PC3SD21NTZDF厂商介绍

SHARP公司是一家日本的跨国企业,成立于1912年,总部位于大阪。公司以生产电子设备和家用电器而闻名,其产品涵盖了多个领域,包括消费电子、家用电器、办公设备、太阳能产品、医疗设备等。

SHARP的主营产品分类主要包括:
1. 消费电子:如液晶电视、智能手机、音响设备等。
2. 家用电器:如空调、冰箱、洗衣机、微波炉等。
3. 办公设备:如复印机、打印机、投影仪等。
4. 太阳能产品:如太阳能电池板、太阳能发电系统等。
5. 医疗设备:如电子体温计、血压计等。

SHARP的产品广泛应用于家庭、办公室、医疗机构等多个领域,为人们的生活和工作提供便利。

SHARP的优势在于:
1. 技术创新:SHARP在液晶显示技术、太阳能技术等领域拥有多项专利技术,持续推动产品创新。
2. 品质保证:SHARP注重产品质量,其产品以耐用、性能稳定而受到消费者信赖。
3. 环保理念:SHARP致力于开发环保产品,推动可持续发展。
4. 全球布局:SHARP在全球设有多个生产基地和销售网络,能够快速响应市场需求。

PC3SD21NTZDF数据手册

厂牌 PDF简要描述 下载
SHARP 隔离器 SHARP PC3SD21NTZDF PC3SD21NTZDF数据手册

PC3SD21NTZDF封装设计

查看详情并下载
Symbol
Footprint
3D Model
