首页  >  产品百科  >  PC817X3NIP1B

PC817X3NIP1B

产品分类: 隔离器
厂牌: SHARP
产品描述: 1 4-SMD 贴片安装,黏合安装 4.6mm*6.5mm*3.5mm
供应商型号: 30C-PC817X3NIP1B SOP4
供应商: 云汉优选
标准整包数: 1

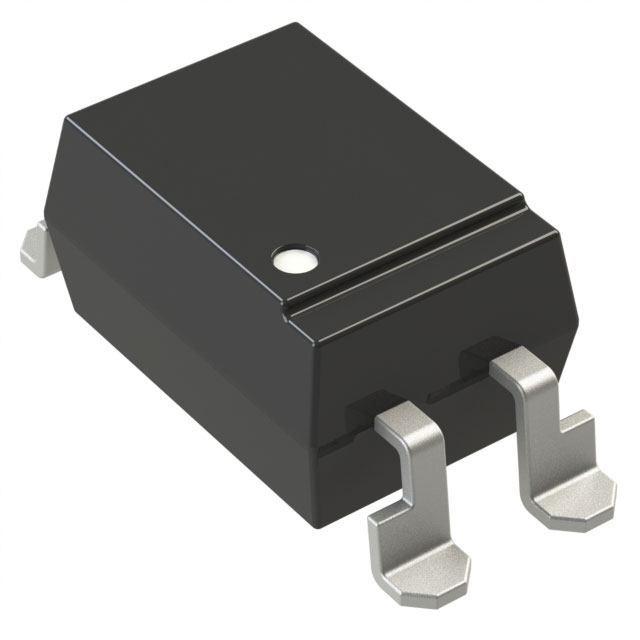

SHARP 隔离器 PC817X3NIP1B

PC817X3NIP1B概述

    PC817XNIP1B 光电耦合器技术手册

    1. 产品简介


    PC817XNIP1B 是一款光电耦合器(Photocoupler),适用于多种应用场景。它通过光信号传输来隔离输入和输出电路,具有高可靠性、高隔离电压等特点。光电耦合器广泛应用于计算机、办公自动化设备、通信设备、测量仪器、工具机、音频视频设备、家用电器等领域。在某些关键设备如运输控制系统和安全设备中,光电耦合器也发挥了重要作用,但在使用时需确保系统设计具备冗余性和安全性。

    2. 技术参数


    - 输入端
    - 正向电流 (IF): 50 mA
    - 脉冲正向电流 (IFM): 1 A
    - 反向电压 (VR): 6 V
    - 功耗 (P): 70 mW
    - 输出端
    - 集电极-发射极电压 (VCEO): 80 V
    - 发射极-集电极电压 (VECO): 6 V
    - 集电极电流 (IC): 50 mA
    - 集电极功耗 (Pc): 150 mW
    - 总功耗 (Ptot): 200 mW
    - 环境参数
    - 工作温度范围 (Topr): -30℃至100℃
    - 存储温度范围 (Tstg): -55℃至125℃
    - 隔离电压 (Viso): 5 kV(AC,1分钟)
    - 焊接温度 (Tsol): 270℃

    3. 产品特点和优势


    - 高可靠性: 经过严格测试,满足多维度的可靠性要求。
    - 高隔离电压: 高达5 kV的隔离电压,确保电气隔离效果。
    - 多样化的型号选择: 不同型号对应不同的电流范围,以满足不同应用场景的需求。
    - 环保材料: 符合RoHS指令,不含有害物质,符合环境保护标准。

    4. 应用案例和使用建议


    应用案例
    - 交通控制系统: 用于信号灯的控制和车辆检测,确保系统的稳定性和可靠性。
    - 医疗设备: 虽然不建议用于高可靠性和精密要求的设备,但在一些基础监测设备中仍有应用。

    使用建议
    - 在设计电路时,考虑LED的光衰减问题,特别是在长时工作的条件下。
    - 确保焊接条件合适,避免因过高的焊接温度或时间导致损坏。

    5. 兼容性和支持


    - 认证: PC817XNIP1B已通过UL和CSA认证,可作为合格产品销售。
    - 兼容性: 支持广泛的电气输入和输出标准,确保在多种电路设计中的良好兼容性。
    - 厂商支持: 尖端公司提供专业的技术支持和售后服务,帮助客户解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    - Q1: 如何正确清洁光电耦合器?
    - A1: 可使用酒精溶液浸泡清洗,但需注意温度和时间,防止对设备造成损伤。
    - Q2: 焊接过程需要注意哪些事项?
    - A2: 控制焊接温度和时间,确保不超过规定值,避免因过热导致损坏。

    7. 总结和推荐



    总结


    - 优点:
    - 高可靠性
    - 高隔离电压
    - 多种型号选择
    - 环保材料
    - 推荐:
    - 对于需要高可靠性、隔离能力的应用场景,推荐使用PC817XNIP1B。尽管在某些极端环境中使用可能有限制,但它依然是一款值得信赖的产品。

PC817X3NIP1B参数

参数
数据速率 -
通道数量 1
长*宽*高 4.6mm*6.5mm*3.5mm
通用封装 4-SMD
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

PC817X3NIP1B厂商介绍

SHARP公司是一家日本的跨国企业,成立于1912年,总部位于大阪。公司以生产电子设备和家用电器而闻名,其产品涵盖了多个领域,包括消费电子、家用电器、办公设备、太阳能产品、医疗设备等。

SHARP的主营产品分类主要包括:
1. 消费电子:如液晶电视、智能手机、音响设备等。
2. 家用电器:如空调、冰箱、洗衣机、微波炉等。
3. 办公设备:如复印机、打印机、投影仪等。
4. 太阳能产品:如太阳能电池板、太阳能发电系统等。
5. 医疗设备:如电子体温计、血压计等。

SHARP的产品广泛应用于家庭、办公室、医疗机构等多个领域,为人们的生活和工作提供便利。

SHARP的优势在于:
1. 技术创新:SHARP在液晶显示技术、太阳能技术等领域拥有多项专利技术,持续推动产品创新。
2. 品质保证:SHARP注重产品质量,其产品以耐用、性能稳定而受到消费者信赖。
3. 环保理念:SHARP致力于开发环保产品,推动可持续发展。
4. 全球布局:SHARP在全球设有多个生产基地和销售网络,能够快速响应市场需求。

PC817X3NIP1B数据手册

厂牌 PDF简要描述 下载
SHARP 隔离器 SHARP PC817X3NIP1B PC817X3NIP1B数据手册

PC817X3NIP1B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.8546
100+ ¥ 0.5701
1000+ ¥ 0.5174
2000+ ¥ 0.4704
30000+ ¥ 0.4682
库存: 26401
起订量: 10 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 0.85
