PC817X1

产品分类: 隔离器
厂牌: SHARP
产品描述: 1 DIP-4 通孔安装
供应商型号: 425-1465-5-ND
供应商: Digi-Key
标准整包数: 1

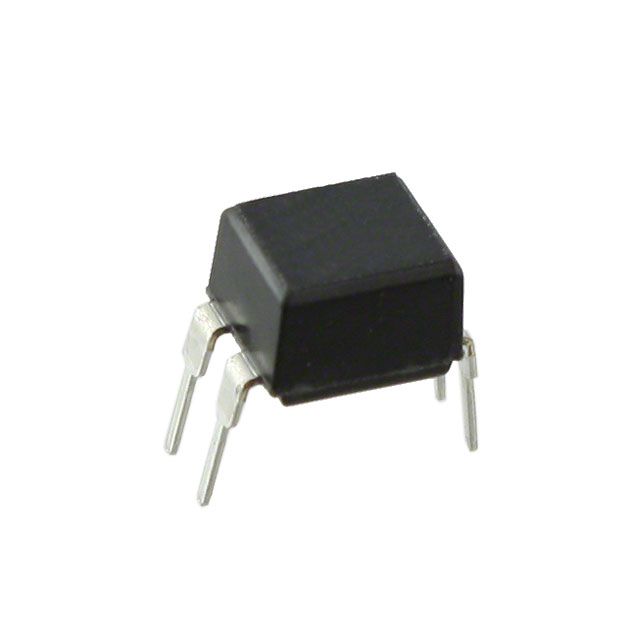

SHARP 隔离器 PC817X1

PC817X1概述

    PC817X Series 光电耦合器技术手册

    产品简介


    PC817X系列光电耦合器是一款采用光隔离技术的产品,广泛应用于多种电子设备中。它主要用于微控制器(MCU)之间的输入输出隔离,可以有效抑制开关电路中的噪声,并实现不同电压和阻抗电路之间的信号传输。PC817X系列光电耦合器提供4针双列直插封装(DIP)选项,适合流焊接工艺。

    技术参数


    以下是PC817X系列光电耦合器的关键技术参数:
    - 工作环境
    - 隔离电压:5.0kV(rms)
    - 集电极-发射极电压(VCEO):80V(部分型号为35V)
    - 最大电流转移比(CTR):600%(在IF=5mA, VCE=5V条件下)
    - 响应时间:18µs
    - 电气特性
    - 输入电流(IF):最大1.4V
    - 反向电流(IR):最大10µA
    - 发射极-集电极击穿电压(BVECO):最大6V
    - 绝对最大额定值:输入端前向电流(IF):50mA,峰值前向电流(IFM):1A
    - 工作条件
    - 操作温度范围:-30°C至+100°C
    - 存储温度范围:-55°C至+125°C
    - 隔离电压:5.0kV(rms)

    产品特点和优势


    - 高可靠性:PC817X系列光电耦合器通过UL1577认证,具有双重保护隔离,适用于安全要求高的场合。
    - 快速响应:响应时间为18µs,能够快速处理信号。
    - 宽温度范围:可在极端温度环境下正常工作,适合各种复杂环境。
    - 多样化的封装选择:包括DIP、SMT等封装形式,满足不同的设计需求。
    - 高隔离电压:隔离电压高达5.0kV(rms),提供更强的电气隔离能力。

    应用案例和使用建议


    应用场景:
    - 工业控制:用于电机控制和电源转换。
    - 汽车电子:作为信号隔离部件,确保信号的稳定传输。
    - 通信设备:在电信设备中用于信号传输隔离。
    使用建议:
    - 在使用PC817X系列光电耦合器时,需要注意输入电流和输出电流的匹配,避免因过载导致损坏。
    - 在设计电路时,要考虑到长期操作下的IRED降解问题,进行合理的设计以延长使用寿命。

    兼容性和支持


    - 兼容性:PC817X系列光电耦合器与多种微控制器和电路板兼容,可以方便地集成到现有系统中。
    - 支持:SHARP公司提供详细的技术支持文档和用户手册,确保用户在使用过程中能够得到及时的帮助。

    常见问题与解决方案


    - 问题1:电路中出现噪声干扰。
    - 解决方案:检查电路设计,确保隔离电压足够高,并使用滤波器降低噪声。

    - 问题2:光电耦合器寿命短。
    - 解决方案:定期进行维护检查,考虑使用更高可靠性的型号。

    总结和推荐


    PC817X系列光电耦合器凭借其卓越的电气特性和高可靠性,在多种应用场景中表现出色。无论是工业控制还是消费电子产品,都能发挥重要作用。建议在需要高效信号隔离和噪声抑制的应用中优先考虑使用PC817X系列光电耦合器。如果您需要进一步的支持或技术支持,请联系SHARP的销售代表获取最新规格书。

PC817X1参数

参数
数据速率 -
通道数量 1
通用封装 DIP-4
安装方式 通孔安装
零件状态 停产
包装方式 管装

PC817X1厂商介绍

SHARP公司是一家日本的跨国企业,成立于1912年,总部位于大阪。公司以生产电子设备和家用电器而闻名,其产品涵盖了多个领域,包括消费电子、家用电器、办公设备、太阳能产品、医疗设备等。

SHARP的主营产品分类主要包括:
1. 消费电子:如液晶电视、智能手机、音响设备等。
2. 家用电器:如空调、冰箱、洗衣机、微波炉等。
3. 办公设备:如复印机、打印机、投影仪等。
4. 太阳能产品:如太阳能电池板、太阳能发电系统等。
5. 医疗设备:如电子体温计、血压计等。

SHARP的产品广泛应用于家庭、办公室、医疗机构等多个领域,为人们的生活和工作提供便利。

SHARP的优势在于:
1. 技术创新:SHARP在液晶显示技术、太阳能技术等领域拥有多项专利技术,持续推动产品创新。
2. 品质保证:SHARP注重产品质量,其产品以耐用、性能稳定而受到消费者信赖。
3. 环保理念:SHARP致力于开发环保产品,推动可持续发展。
4. 全球布局:SHARP在全球设有多个生产基地和销售网络,能够快速响应市场需求。

PC817X1数据手册

厂牌 PDF简要描述 下载
SHARP 隔离器 SHARP PC817X1 PC817X1数据手册

PC817X1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.2028 ¥ 1.7136
库存: 0
起订量: 2000 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 0
