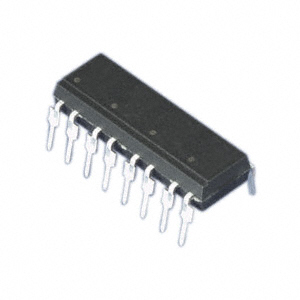

PC 849

产品分类: 隔离器
厂牌: SHARP
产品描述: 4 DIP-16 通孔安装 19.8mm*6.5mm*3.5mm
供应商型号:
供应商:
标准整包数: 0
SHARP 隔离器 PC 849

PC 849概述

    # PC829 Series 光电耦合器技术手册解析

    产品简介


    基本介绍
    PC829 系列光电耦合器是一种高密度安装类型的光电器件,具有小型化和高性能的特点。该系列产品主要包含 PC829(双通道型)和 PC849(四通道型)两种型号。它们广泛应用于电话交换机、计算机终端、测量仪器等领域,同时也可以用于不同电位和阻抗电路间的信号传输。
    主要功能与应用领域
    - 主要功能:实现电隔离,提供高电流转移比(CTR),具备良好的开关性能及低功耗特性。
    - 应用领域:
    - 电话交换机
    - 计算机终端
    - 测量仪器
    - 工业控制系统中的信号隔离传输

    技术参数


    以下是 PC829 系列光电耦合器的关键技术规格:
    | 参数类别 | 参数名称 | 符号 | 最小值 (MIN.) | 典型值 (TYP.) | 最大值 (MAX.) | 单位 |
    ||
    | 输入 | 正向电流 | IF | - | 50 | - | mA |
    峰值正向电流 | IFM | - | - | 1 | A |
    反向电压 | VR | - | - | 6 | V |
    | 输出 | 集电极-发射极电压 | VCEO | - | - | 35 | V |
    发射极-集电极电压 | VECO | - | - | 6 | V |
    集电极电流 | IC | - | 50 | - | mA |
    集电极功耗 | PC | - | 150 | - | mW |
    | 绝对最大额定值 | 工作温度范围 | Topr | -25 | - | 100 | °C |
    存储温度范围 | Tstg | -40 | - | 125 | °C |
    此外,该器件还具备以下特性:
    - 高电流转移比 (CTR):最低 50%
    - 高隔离电压:Viso > 5000VRMS
    - 认证:通过 UL 文件编号 E64380 和 TUV (VDE0884) 批准

    产品特点和优势


    1. 对称引脚配置:方便灵活布局设计。
    2. 高电流转移比:确保高效的信号转换效率。
    3. 高隔离电压:增强系统间的安全性和稳定性。
    4. 多种认证支持:满足国际安全标准要求。
    5. 可靠性高:适用于恶劣的工作环境。
    应用案例与使用建议
    应用案例
    PC829 系列光电耦合器因其优异的电气性能,在以下场景中得到了广泛应用:
    - 通信领域:作为电话交换机中的核心部件,实现了电信号的有效隔离与处理。
    - 工业控制:在自动化生产线中担任关键角色,保障数据的安全传递。
    - 消费电子:如智能家电内部信号隔离单元,提升产品安全性。
    使用建议
    为了充分发挥 PC829 的性能优势,在实际应用时应注意以下几点:
    - 确保输入端电压不超过规定限值,避免损坏。
    - 设计时需考虑散热措施,尤其是在满载条件下长时间运行。
    - 对于需要极高可靠性的场合,可选择更高规格的产品型号。
    兼容性与支持
    PC829 系列光电耦合器与大多数主流微控制器和其他逻辑电路高度兼容。厂商提供了详尽的技术文档和技术支持服务,包括在线帮助文档、样品测试申请等,便于客户快速上手并解决问题。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 设备无法正常工作 | 检查供电电压是否符合要求 |
    | 响应时间过长 | 调整负载电阻至推荐值 |
    | 发热严重 | 改善散热设计,增加外部散热片或风扇 |
    总结与推荐
    综上所述,PC829 系列光电耦合器凭借其卓越的性能指标、广泛的应用范围以及完善的售后服务体系,成为电子设计工程师的理想选择。无论是入门级还是专业级项目,它都能提供可靠且经济的选择。因此,我们强烈推荐此款产品给所有寻求高质量光电耦合解决方案的专业人士。

PC 849参数

参数
数据速率 -
通道数量 4
长*宽*高 19.8mm*6.5mm*3.5mm
通用封装 DIP-16
安装方式 通孔安装
应用等级 工业级
包装方式 管装
