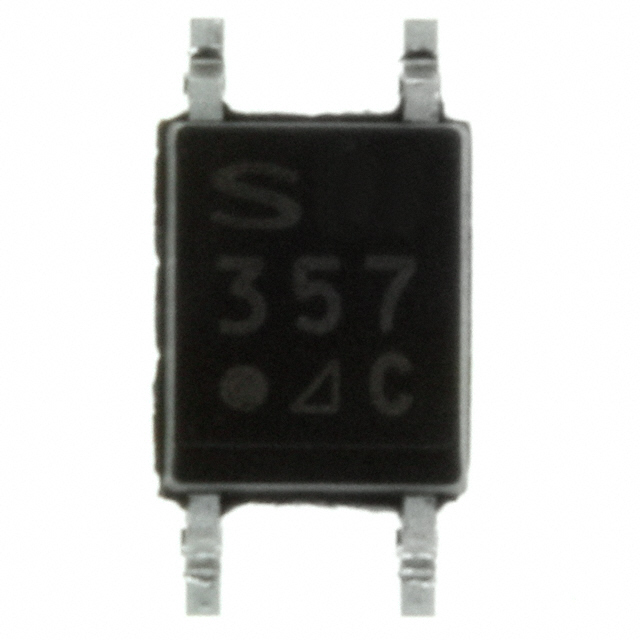

PC357N7J000F

产品分类: 隔离器
厂牌: SHARP
产品描述: Photocoupler 1-CH Transistor Mini-Flat
供应商型号: AV-S-PC357N7J000F
供应商: Avnet
标准整包数: 3000
SHARP 隔离器 PC357N7J000F

PC357N7J000F概述


    产品简介


    PC357NJ0000F系列是SHARP公司推出的一款迷你扁平封装光电耦合器(Photocoupler),专为高密度电路板设计,具有广泛的应用范围,适用于各种程序控制器。此系列产品采用双层封装,适用于波峰焊接,特别适合自动化生产流程。

    技术参数


    基本特性:
    - 封装类型:4针迷你扁平封装(Mini-flat)
    - 工作电压:VCEO最大值80V,电流转移比率(CTR)最小值为50%,典型值为600%
    - 隔离电压:输入输出间耐压高达3.75kV(rms)
    - 响应时间:在25°C时,上升时间为4μs,下降时间为18μs
    绝对最大额定值:
    - 输入电流(IF):50mA
    - 反向电压(VR):6V
    - 最大功耗:170mW
    - 总功耗:170mW
    - 隔离电压(Viso):3.75kV(AC,1分钟,60Hz)

    产品特点和优势


    产品特点:
    - UL认证:UL1577双保护隔离认证,文件号E64380(型号为PC357)
    - 耐燃等级:封装树脂符合UL94V-0阻燃标准
    - 适用性强:适合高密度电路板、程序控制器等多种场合
    优势:
    - 双层封装:理想适用于波峰焊接,有效防止因手工焊接导致的损坏
    - 高可靠性:输入输出隔离电压高达3.75kV,确保安全性和可靠性
    - 多功能应用:适用于多种程序控制及工业自动化场景

    应用案例和使用建议


    应用场景:
    - 工控系统:用于工业控制领域,确保系统信号的安全传输
    - 通信设备:可应用于电信设备中,提高系统的可靠性和稳定性
    使用建议:
    - 设计时应注意在IF<1.0mA的情况下,电流转移比率(CTR)会有波动,需进行合理的设计以减少这种波动的影响
    - 长期运行时需要考虑光耦二极管的老化问题,建议在设计时留有余量

    兼容性和支持


    兼容性:
    - PC357NJ0000F系列与大多数常见的工业控制系统和电信设备具有良好的兼容性
    支持:
    - SHARP提供详细的安装指导和售后服务,确保用户能够正确安装并使用该产品

    常见问题与解决方案


    常见问题与解决方案:
    1. 问题: CTR变化较大
    - 解决方案: 在低电流(如IF<1.0mA)下设计时需要考虑CTR的变化,设计过程中留出一定的余量
    2. 问题: 高温环境下的功耗增加
    - 解决方案: 在高温环境下使用时,要注意散热设计,以降低功耗带来的影响

    总结和推荐


    总体评价:
    - PC357NJ0000F系列光电耦合器以其高集成度、高可靠性及宽泛的工作温度范围,在工业控制和通信领域展现出强大的竞争力。其双层封装设计和高耐压特性使其在严苛环境下仍能保持优异的性能表现
    推荐:
    - 强烈推荐用于需要高可靠性和高隔离电压的工业控制和通信设备中,特别是对于那些要求严格的电磁干扰(EMI)和电磁兼容性(EMC)的应用场景。

PC357N7J000F参数

参数
数据速率 -
通道数量 1
长*宽*高 4.4mm*3.6mm*2.6mm
通用封装 4-SMD
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装
