PC3H4

产品分类: 隔离器
厂牌: SHARP
产品描述: 1 MFP-4 贴片安装,黏合安装
供应商型号: 425-1341-2-ND
供应商: Digi-Key
标准整包数: 1

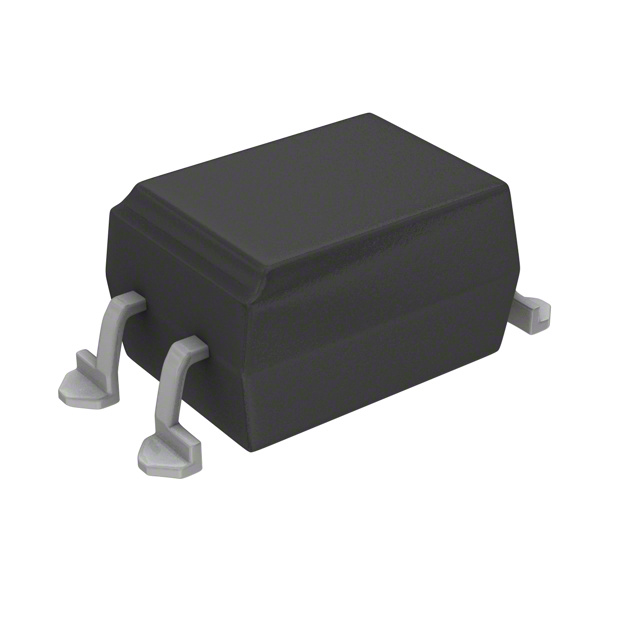

SHARP 隔离器 PC3H4

PC3H4概述


    产品简介


    产品类型: 光电耦合器(光耦)
    主要功能: 实现电气隔离,将输入侧的电信号转换为光信号,再由光信号转换回电信号,以实现电气隔离和信号传输。
    应用领域: 可编程控制器、工业控制、自动化设备、消费电子产品等。

    技术参数


    - 封装类型: 4-pin Mini-flat Half pitch (引脚间距: 1.27mm)
    - 隔离电压(rms): 2.5kV
    - 集电极-发射极电压(VCE): 80V
    - 光电耦合比(CTR): 20% 至 400%(输入电流±1mA)
    - 峰值正向电流(IFM): ±100mA(脉冲宽度≤100μs,占空比≤0.001)
    - 总功率耗散(Ptot): 170mW(最大)
    - 工作温度范围: -40°C 至 +125°C

    产品特点和优势


    - 高隔离电压(2.5kV):提供高度的电气隔离,适合需要高可靠性的应用。
    - 双模具封装:设计用于波峰焊接,提高耐久性和可靠性。
    - AC输入类型:适用于交流电路。
    - 响应时间快:典型响应时间为几微秒级别,确保信号传输的实时性。

    应用案例和使用建议


    应用案例:
    - 在可编程逻辑控制器(PLC)中的光电隔离。
    - 在工业控制系统中实现电气隔离。
    使用建议:
    - 设计时需注意输入电流小于1.0mA时CTR的变化可能导致性能变化。
    - 建议在长期运行的情况下考虑IRED老化的问题,典型老化速率为50%的降级率大约在5年左右。

    兼容性和支持


    - 认证标准: UL1577(双保护隔离),VDE0884(可选)。
    - 包装树脂等级: UL94V-0。
    - 制造商支持: 联系当地SHARP销售代表获取最新规格表和Lead-Free选项。

    常见问题与解决方案


    - 问题: 峰值正向电流过高会导致设备损坏。
    - 解决方案: 确保使用不超过100mA的峰值正向电流,并且限制脉冲宽度至100μs内,占空比小于0.001。
    - 问题: 长期运行导致的IRED老化。
    - 解决方案: 定期测试并考虑替换老化的部件,确保系统可靠性。

    总结和推荐


    总结:
    - 优点: 高隔离电压、快速响应时间、双模具封装设计。
    - 缺点: 输入电流过大会导致设备损坏。
    推荐:
    - 推荐使用此产品于需要高可靠性和电气隔离的应用场合,但需严格遵守使用条件以避免过载等问题。

PC3H4参数

参数
数据速率 -
通道数量 1
通用封装 MFP-4
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

PC3H4厂商介绍

SHARP公司是一家日本的跨国企业,成立于1912年,总部位于大阪。公司以生产电子设备和家用电器而闻名,其产品涵盖了多个领域,包括消费电子、家用电器、办公设备、太阳能产品、医疗设备等。

SHARP的主营产品分类主要包括:
1. 消费电子:如液晶电视、智能手机、音响设备等。
2. 家用电器:如空调、冰箱、洗衣机、微波炉等。
3. 办公设备:如复印机、打印机、投影仪等。
4. 太阳能产品:如太阳能电池板、太阳能发电系统等。
5. 医疗设备:如电子体温计、血压计等。

SHARP的产品广泛应用于家庭、办公室、医疗机构等多个领域,为人们的生活和工作提供便利。

SHARP的优势在于:
1. 技术创新:SHARP在液晶显示技术、太阳能技术等领域拥有多项专利技术,持续推动产品创新。
2. 品质保证:SHARP注重产品质量,其产品以耐用、性能稳定而受到消费者信赖。
3. 环保理念:SHARP致力于开发环保产品,推动可持续发展。
4. 全球布局:SHARP在全球设有多个生产基地和销售网络,能够快速响应市场需求。

PC3H4数据手册

厂牌 PDF简要描述 下载
SHARP 隔离器 SHARP PC3H4 PC3H4数据手册

PC3H4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.2661 ¥ 2.2273
6000+ $ 0.2523 ¥ 2.1116
15000+ $ 0.2378 ¥ 1.9899
21000+ $ 0.2333 ¥ 1.9526
30000+ $ 0.2291 ¥ 1.9169
库存: 0
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 0
