1-100761-02

产品分类: 压力传感器
厂牌: SENSIRION
产品描述: Sensirion 压力传感器, 最大压力读数125Pa, 最小压力读数-125Pa
供应商型号: 1237141
供应商: 欧时
标准整包数: 1

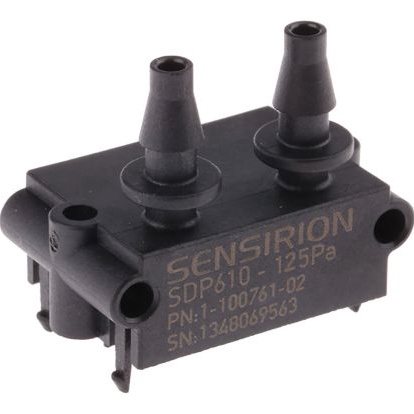

SENSIRION 压力传感器 1-100761-02

1-100761-02概述

    Sensirion SDP600 Series: A Comprehensive Overview

    1. 产品简介


    Sensirion的SDP600系列是一款数字差分压力传感器,专为高量程应用设计。这些传感器能够精确测量空气和非腐蚀性气体的压力,具有卓越的准确性和零点漂移稳定性。SDP600系列通过其独特的CMOSens®技术,在热敏元件上实现流经技术,从而在低端测量范围也表现出色。

    2. 技术参数


    | 参数 | SDP600-500Pa | SDP610-500Pa | SDP600-125Pa | SDP610-125Pa | SDP600-25Pa | SDP610-25Pa | SDP601 | SDP611 | SDP500 | SDP510 | SDP501 | SDP511 |
    ||
    | 测量范围 | -500 Pa ~ +500 Pa | -500 Pa ~ +500 Pa | -125 Pa ~ +125 Pa | -125 Pa ~ +125 Pa | -25 Pa ~ +25 Pa | -25 Pa ~ +25 Pa | -500 Pa ~ +500 Pa | -500 Pa ~ +500 Pa | -500 Pa ~ +500 Pa | -500 Pa ~ +500 Pa | -500 Pa ~ +500 Pa | -500 Pa ~ +500 Pa |
    | 分辨率 | 12位 | 12位 | 12位 | 12位 | 12位 | 12位 | 12位 | 12位 | 12位 | 12位 | 12位 | 12位 |
    | 零点精度 | 0.2 Pa | 0.1 Pa | 0.2 Pa | 0.1 Pa | 0.2 Pa | 0.1 Pa | 0.1 Pa | 0.1 Pa | 0.2 Pa | 0.1 Pa | 0.2 Pa | 0.1 Pa |
    | 量程精度 | 3%读数 | 4.5%读数 | 3%读数 | 4.5%读数 | 3%读数 | 4.5%读数 | 3%读数 | 4.5%读数 | 3%读数 | 4.5%读数 | 3%读数 | 4.5%读数 |
    | 零点重复性 | 0.1 Pa | 0.05 Pa | 0.03 Pa | 0.1 Pa | 0.05 Pa | 0.03 Pa | 0.03 Pa | 0.03 Pa | 0.1 Pa | 0.05 Pa | 0.03 Pa | 0.03 Pa |
    | 量程重复性 | 0.5%读数 | 0.5%读数 | 0.5%读数 | 0.5%读数 | 0.5%读数 | 0.5%读数 | 0.5%读数 | 0.5%读数 | 0.5%读数 | 0.5%读数 | 0.5%读数 | 0.5%读数 |
    | 工作电压 | 3.0 V ~ 3.6 V (建议3.3 V) | 3.0 V ~ 3.6 V (建议3.3 V) | 3.0 V ~ 3.6 V (建议3.3 V) | 3.0 V ~ 3.6 V (建议3.3 V) | 3.0 V ~ 3.6 V (建议3.3 V) | 3.0 V ~ 3.6 V (建议3.3 V) | 3.0 V ~ 3.6 V (建议3.3 V) | 3.0 V ~ 3.6 V (建议3.3 V) | 3.0 V ~ 3.6 V (建议3.3 V) | 3.0 V ~ 3.6 V (建议3.3 V) | 3.0 V ~ 3.6 V (建议3.3 V) | 3.0 V ~ 3.6 V (建议3.3 V) |
    | 接口 | 数字两线制接口 (I2C) | 数字两线制接口 (I2C) | 数字两线制接口 (I2C) | 数字两线制接口 (I2C) | 数字两线制接口 (I2C) | 数字两线制接口 (I2C) | 数字两线制接口 (I2C) | 数字两线制接口 (I2C) | 数字两线制接口 (I2C) | 数字两线制接口 (I2C) | 数字两线制接口 (I2C) | 数字两线制接口 (I2C) |

    3. 产品特点和优势


    - 高性能:SDP600系列传感器拥有出色的准确度和零点漂移稳定性,即使在低至10帕斯卡的压力下也能保持优秀的重复性。
    - 温度补偿:传感器内部集成了温度补偿电路,无需外部补偿即可提供精确测量结果。
    - 可靠耐用:传感器采用高可靠性CMOS技术,适合大批量生产和严苛的工业应用。
    - 多功能性:该系列传感器支持多种应用,包括医疗、HVAC、汽车、过程自动化和燃烧控制。

    4. 应用案例和使用建议


    SDP600系列传感器广泛应用于各种场合,如医疗设备中的空气流量监测、HVAC系统中的压力监测以及工业过程控制中的差压测量。根据手册中的应用示例,我们可以看到传感器在这些领域的实用性。
    使用建议:
    - 在安装时,确保传感器正确连接到主板,并遵循推荐的焊接工艺以避免损坏。
    - 定期校准传感器以确保测量准确性,特别是在关键应用中。
    - 注意传感器的工作环境条件,确保不会超过最大允许过压值。

    5. 兼容性和支持


    SDP600系列传感器支持I2C接口,便于与微处理器直接连接。制造商提供了详细的文档和技术支持,帮助客户顺利集成传感器到其系统中。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 传感器读数异常 | 检查电源电压是否符合要求;重新校准传感器。|
    | 温度补偿不准确 | 确保传感器在标准温度范围内操作;检查温度补偿设置。|
    | 传感器响应时间过长 | 检查连接线是否有过多的电容负载;调整I2C总线频率。|

    7. 总结和推荐


    综上所述,Sensirion的SDP600系列传感器凭借其高精度、可靠的温度补偿功能和广泛的适用性,在众多应用领域表现出色。强烈推荐这款传感器用于需要精确测量空气和非腐蚀性气体压力的应用场合。无论是医疗设备还是工业过程控制系统,SDP600系列都能提供可靠的数据支持。

1-100761-02参数

参数
最大工作供电电压 -
最小工作供电电压 -
精度 ±3%
输出类型 I²C
压力类型 差压
最大工作压力 125Pa
工作压力范围 -
长*宽*高 29mm*18mm*27.05mm
安装方式 PCB安装,板安装

1-100761-02厂商介绍

SENSIRION是瑞士的一家高科技公司,专注于开发和生产高性能的微流体和微光学传感器解决方案。公司的产品广泛应用于环境监测、工业过程控制、医疗设备和消费电子产品等领域。

SENSIRION的主营产品分类包括:

1. 湿度和温度传感器:用于测量空气湿度和温度,广泛应用于环境监测、空调系统和气象站等。

2. 气体传感器:用于检测特定气体的浓度,如二氧化碳、挥发性有机化合物(VOCs)等,应用于空气质量监测、工业安全和医疗设备等。

3. 流量传感器:用于测量气体或液体的流量,应用于呼吸机、通风系统和工业过程控制等。

4. 液体传感器:用于测量液体的物理和化学特性,如pH值、电导率等,应用于水质监测、实验室分析和医疗诊断等。

SENSIRION的优势在于:

1. 技术创新:SENSIRION拥有强大的研发能力,不断推出具有竞争力的新产品。

2. 高精度和可靠性:SENSIRION的传感器以其高精度和高可靠性而闻名,满足各种严苛的应用需求。

3. 定制化解决方案:SENSIRION提供定制化的传感器解决方案,满足客户的特定需求。

4. 全球服务网络:SENSIRION在全球设有多个销售和服务网点,为客户提供快速响应和技术支持。

1-100761-02数据手册

厂牌 PDF简要描述 下载
SENSIRION 压力传感器 SENSIRION 1-100761-02 1-100761-02数据手册

1-100761-02封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 46.6542 ¥ 394.2276
20+ $ 45.6269 ¥ 385.5476
40+ $ 44.6473 ¥ 377.2696
库存: 10
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 394.22
