DRH3P60A20

产品分类: 固态继电器
产品描述: AC,过零 48V~600V 20A 90V~280V(AC/DC) DIN导轨安装,底座安装,螺纹安装
供应商型号: Q-DRH3P60A20
供应商: 期货订购
标准整包数: 10

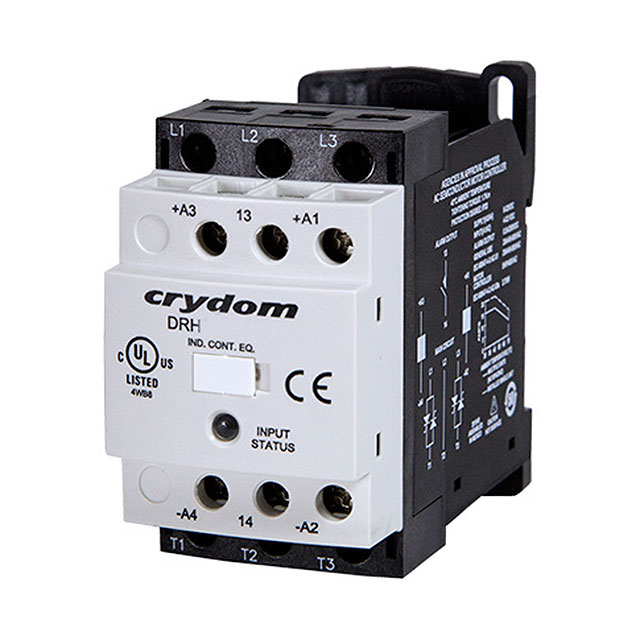

SENSATA TECHNOLOGIES 固态继电器 DRH3P60A20

DRH3P60A20概述

    DRH系列固态接触器技术手册

    产品简介


    DRH系列固态接触器是一种用于工业自动化和控制系统中的电子元器件,主要功能是通过电阻性或感性负载来实现电路的通断。该系列产品采用DIN导轨安装方式,具有高可靠性、长寿命和宽泛的工作电压范围等特点。它广泛应用于电力系统、电机控制、建筑自动化、工厂自动化等领域。

    技术参数


    基本参数
    - 额定电流:18A 和 20A(在600VAC条件下)
    - 电压范围:交流电压90-280VAC/VDC 或 直流电压4-32VDC
    - 控制输入:AC或DC
    - 端子类型:螺纹接线端子
    - 工作温度范围:-10°C 至 70°C
    - 储存温度范围:-40°C 至 70°C
    - 认证标准:UL508/IEC60947-4-2,CE认证,RoHS认证
    输出规格
    - 额定电压:48-600 VRMS
    - 瞬态过电压:1200 Vpk
    - 最大断开状态泄漏电流:3 mARMS
    - 最小关断状态dV/dt:1 V/μsec
    - 通用负载电流:500 ARMS
    - 启动电流:750 Apk(1周波60Hz),716 Apk(1周波50Hz)
    输入规格
    - 控制电压范围:90-280 VAC/VDC
    - 最小启动电压:90 VAC/VDC
    - 最小关断电压:10 VAC
    - 最小输入电流:1 mA
    - 最大输入电流:3 mA
    警报输出
    - 最大切换电压:200 VDC,120 VAC
    - 最大额定电流:0.5 A
    - 静态接触电阻:最大0.2Ω
    - 驱动条件:基于输入状态

    产品特点和优势


    - 集成过温保护:内置过温检测和报警输出,提高安全性。
    - 多色LED指示灯:指示输入状态和报警信息,方便监控。
    - 多种控制电压选项:支持交流和直流控制电压,适应不同场合需求。
    - 快速响应:具备零电压启动和瞬时启动两种模式,满足不同负载类型。
    - 高标准认证:符合UL508、CE、RoHS等多项认证标准,确保品质。

    应用案例和使用建议


    应用案例
    DRH系列固态接触器广泛应用于电动机控制、建筑自动化和工厂自动化系统。例如,在自动化生产线中,通过调节电机速度和方向来实现物料搬运;在数据中心中,用于服务器电源管理,确保负载平稳运行。
    使用建议
    - 在选择控制电压时,需要根据具体应用选择合适的电压范围。
    - 安装时请严格按照说明书要求进行扭矩调整,避免机械损伤。
    - 定期检查报警输出功能,确保安全防护有效。
    - 对于感性负载,建议配合使用浪涌抑制装置,以延长使用寿命。

    兼容性和支持


    DRH系列固态接触器适用于标准35mm DIN导轨安装,可与其他标准DIN导轨设备轻松搭配使用。厂商提供详尽的技术支持文档和客户支持服务,包括在线资源中心和专业咨询热线,帮助用户解决各种技术难题。

    常见问题与解决方案


    问题1:产品无法正常启动
    - 解决方法:检查控制电压是否符合要求,确保输入电源稳定。
    问题2:报警频繁触发
    - 解决方法:检查过温保护功能是否正常工作,排除环境因素影响。
    问题3:输出功率不足
    - 解决方法:确认连接线路是否可靠,检查控制信号是否正常。

    总结和推荐


    DRH系列固态接触器以其高度集成的保护功能、宽泛的工作范围和多样化的控制电压选项成为市场上极具竞争力的产品。它在各种工业环境中表现出色,尤其适合要求高可靠性的应用场景。强烈推荐使用该产品,无论是用于新项目还是替换现有设备,都能为用户提供可靠的解决方案。

DRH3P60A20参数

参数
负载电流额定值 20A
输出类型 AC,过零
负载电压 48V~600V
输入电压 90V~280V(AC/DC)
控制电压 -
开关功能 -
最大导通电阻 -
安装方式 DIN导轨安装,底座安装,螺纹安装
零件状态 在售
包装方式 散装

DRH3P60A20厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

DRH3P60A20数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES DRH3P60A20 DRH3P60A20数据手册

DRH3P60A20封装设计

查看详情并下载
Symbol
Footprint
3D Model
