首页  >  产品百科  >  DRA1-CXE240D5R

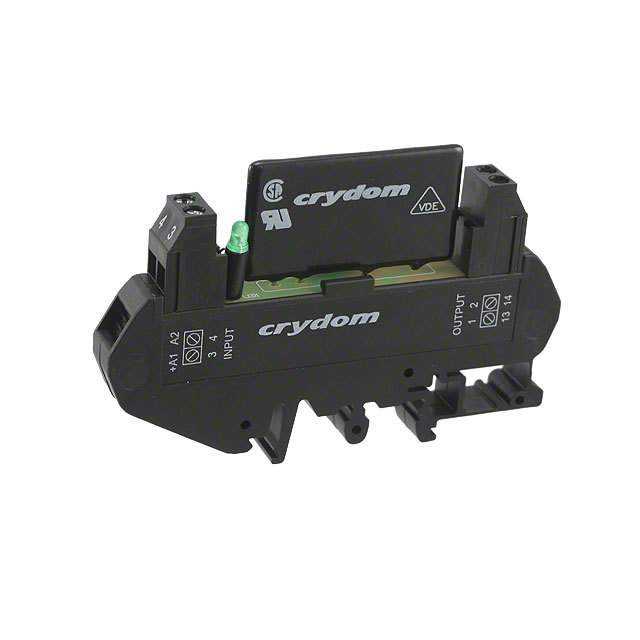

DRA1-CXE240D5R

产品分类: 固态继电器
产品描述: Sensata / Crydom 固态接口继电器, DRA Series, 最大负载电流5 A rms, 最大负载电压280 V 交流, 最大控制电压32 V 直流
供应商型号: U-DRA1-CXE240D5R
供应商: 云汉优选
标准整包数: 1
SENSATA TECHNOLOGIES 固态继电器 DRA1-CXE240D5R

DRA1-CXE240D5R概述

    DRA1 CX Series DIN Rail Mount SSR 技术手册概述

    产品简介


    DRA1 CX系列是单通道DIN导轨安装式固态继电器(Solid State Relay, SSR)组件。它适用于多种工业应用场景,如自动化控制、工厂自动化和电力系统管理。这款SSR组件能够处理高达380VAC的交流电压和5安培的电流,支持3-15VDC和15-32VDC控制输入。其独特的设计特点包括易于连接的笼式螺丝接线端子、集成LED状态指示灯,以及兼容标准35mm DIN导轨安装。

    技术参数


    - 控制电压范围:3-15VDC和15-32VDC
    - 额定输出电压:最高380VAC
    - 最大负载电流:5A
    - 最小绝缘电阻:109 Ohm
    - 介质强度(输入/输出):4000 Vrms
    - 最大电容:10 pF
    - 环境工作温度范围:-30°C至80°C
    - 环境存储温度范围:-30°C至125°C
    - 重量:约0.063磅(28.6克)
    - 封装材料:热传导环氧树脂

    产品特点和优势


    DRA1 CX系列的主要优势包括:
    - 高可靠性:介质强度高达4000 Vrms,确保在各种环境下稳定运行。
    - 易用性:采用笼式螺丝接线端子和标准35mm DIN导轨安装,简化安装过程。
    - 直观指示:内置LED状态指示灯,便于实时监控设备状态。
    - 广泛适用性:适用于不同控制电压范围(3-15VDC和15-32VDC),提高灵活性。

    应用案例和使用建议


    DRA1 CX系列适用于多种工业控制系统,例如:
    - 自动化生产线:用于控制电动机、加热元件等。
    - 工厂自动化:与PLC或其他控制器配合使用,实现复杂控制逻辑。
    - 电力系统管理:用于控制开关和负载,提高系统的稳定性和效率。
    使用建议:
    - 安装时需遵循正确的扭矩值,以确保电气连接可靠。
    - 定期检查LED状态指示灯,及时发现并解决问题。
    - 保持良好的散热环境,避免因过热导致设备损坏。

    兼容性和支持


    DRA1 CX系列具有良好的兼容性,可以轻松安装到标准35mm DIN导轨上。制造商提供了详细的安装和使用指南,并提供技术支持,帮助用户解决在使用过程中遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法启动 | 检查控制电压是否在规定的范围内;确认输入连接正确。 |
    | 温度过高 | 检查散热环境,确保有足够的空间进行空气流通。 |
    | LED指示灯不亮 | 检查LED连接是否完好,确认控制电压是否正常。 |

    总结和推荐


    DRA1 CX系列是一款功能强大、可靠性高的DIN导轨安装式固态继电器组件。它具有易于安装、高可靠性和广泛的适用性等特点,非常适合应用于工业自动化、电力系统等领域。对于需要高稳定性、易用性的用户来说,DRA1 CX系列是一个值得推荐的选择。通过遵循制造商提供的指南和支持,用户可以最大化利用其优势,提高系统性能和可靠性。

DRA1-CXE240D5R参数

参数
最大导通电阻 -
负载电流额定值 5A
输出类型 AC
负载电压 12V~280V
输入电压 15V~32V(DC)
控制电压 15V~32V(DC)
开关功能 -
长*宽*高 89.6mm*10mm*61mm
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 散装

DRA1-CXE240D5R厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

DRA1-CXE240D5R数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES DRA1-CXE240D5R DRA1-CXE240D5R数据手册

DRA1-CXE240D5R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 58.6816 ¥ 498.7936
5+ $ 50.2331 ¥ 426.9814
10+ $ 46.4304 ¥ 394.6584
库存: 15
起订量: 2 增量: 1
交货地:
最小起订量为:2
合计: ¥ 997.58
