DR2260D35UR

产品分类: 固态继电器
产品描述: AC 48V~600V 35A 4V~32V(DC) DIN导轨安装,螺纹安装
供应商型号: Q-DR2260D35UR
供应商: 期货订购
标准整包数: 10

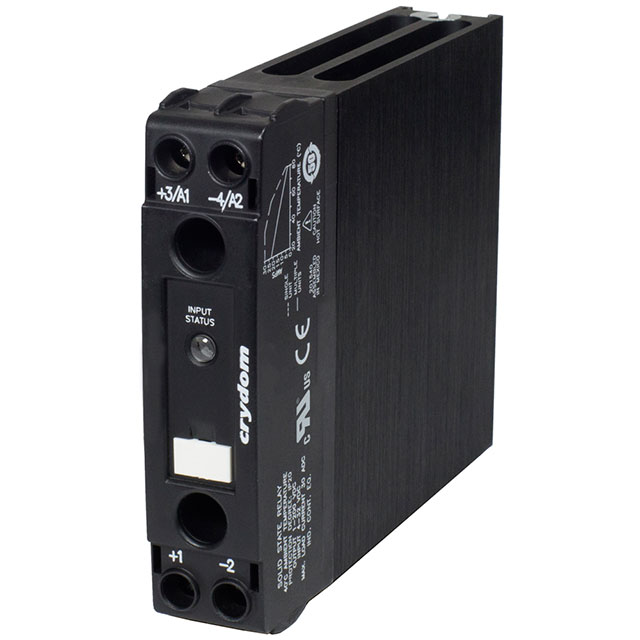

SENSATA TECHNOLOGIES 固态继电器 DR2260D35UR

DR2260D35UR概述

    DR22系列交流输出DIN导轨安装固态继电器技术手册

    1. 产品简介


    DR22系列交流输出DIN导轨安装固态继电器(Solid State Relays, SSR)是一种高可靠性、高效能的开关器件,适用于工业自动化、电机控制及其它多种应用场景。其主要功能是通过控制电路实现对高电压、大电流负载的通断操作。该系列产品包括多种电流等级(20A、30A和35A),能够在额定电压600VAC下工作,并具有过电压保护功能,确保安全可靠的操作。

    2. 技术参数


    - 输出额定电流:20A、30A、35A(适用于不同型号)
    - 最大工作电压:600VAC
    - 内置过电压保护
    - 工作频率范围:47-440Hz
    - 工作环境温度范围:-40至80°C
    - 最大瞬态过电压:1200V
    - 最小关断时间:1/2周期
    - 体积小巧,重量轻(单个模块典型重量约298克)

    3. 产品特点和优势


    DR22系列SSR具有多项独特功能和优势,使其在市场上具有显著的竞争力:
    - 内置过电压保护:有效防止电压瞬变带来的损害。
    - 集成散热片:简化了热管理设计,减少了复杂度。
    - DBC基底:提高了产品的热性能。
    - “电梯”螺钉选项:允许使用环形或耳型端子。
    - IP20级触摸安全外壳:提升了安全性。
    - AC或DC控制:灵活性高,适用范围广。

    4. 应用案例和使用建议


    DR22系列SSR广泛应用于各种电机控制和工业自动化场景。例如,可以用于控制电机的启动和停止、加热元件的控制等。对于大型电机的控制,需注意根据电机功率选择合适的电流等级。
    - 使用建议:在接线时需严格按照制造商提供的接线图进行;在进行任何维修或更换操作前,务必先切断电源并确认无误后再行操作。

    5. 兼容性和支持


    - 与其他电子元器件兼容,如需配套使用其他组件,可参考厂商提供的配件目录选择合适的产品。
    - 厂商提供详尽的技术支持,包括安装指导、故障排查等服务。如有疑问,建议联系技术支持部门。

    6. 常见问题与解决方案


    - 问题1:如何正确安装?
    - 解决方案:参照技术手册中的安装步骤,确保所有连接紧固且正确。

    - 问题2:遇到控制失灵的情况怎么办?
    - 解决方案:检查控制电压是否在正常范围内,同时确认外部电路是否存在短路情况。

    7. 总结和推荐


    DR22系列交流输出DIN导轨安装固态继电器以其出色的性能、高度的安全性和便捷的操作方式,在众多应用场景中表现出色。无论是需要高电流承载能力还是复杂工况下的稳定性,DR22都是理想的选择。我们强烈推荐在需要高性能、高可靠性的固态继电器的应用场合中采用该产品。

DR2260D35UR参数

参数
输出类型 AC
负载电压 48V~600V
输入电压 4V~32V(DC)
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 35A
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 散装

DR2260D35UR厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

DR2260D35UR数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES DR2260D35UR DR2260D35UR数据手册

DR2260D35UR封装设计

查看详情并下载
Symbol
Footprint
3D Model
