首页  >  产品百科  >  D2D40

D2D40

产品分类: 固态继电器
产品描述: Sensata / Crydom 固态继电器, 1-DC系列, 表面贴装, 最大负载电流40 A, 最大负载电压200 V 直流
供应商型号: 1936461
供应商: element14
标准整包数: 1

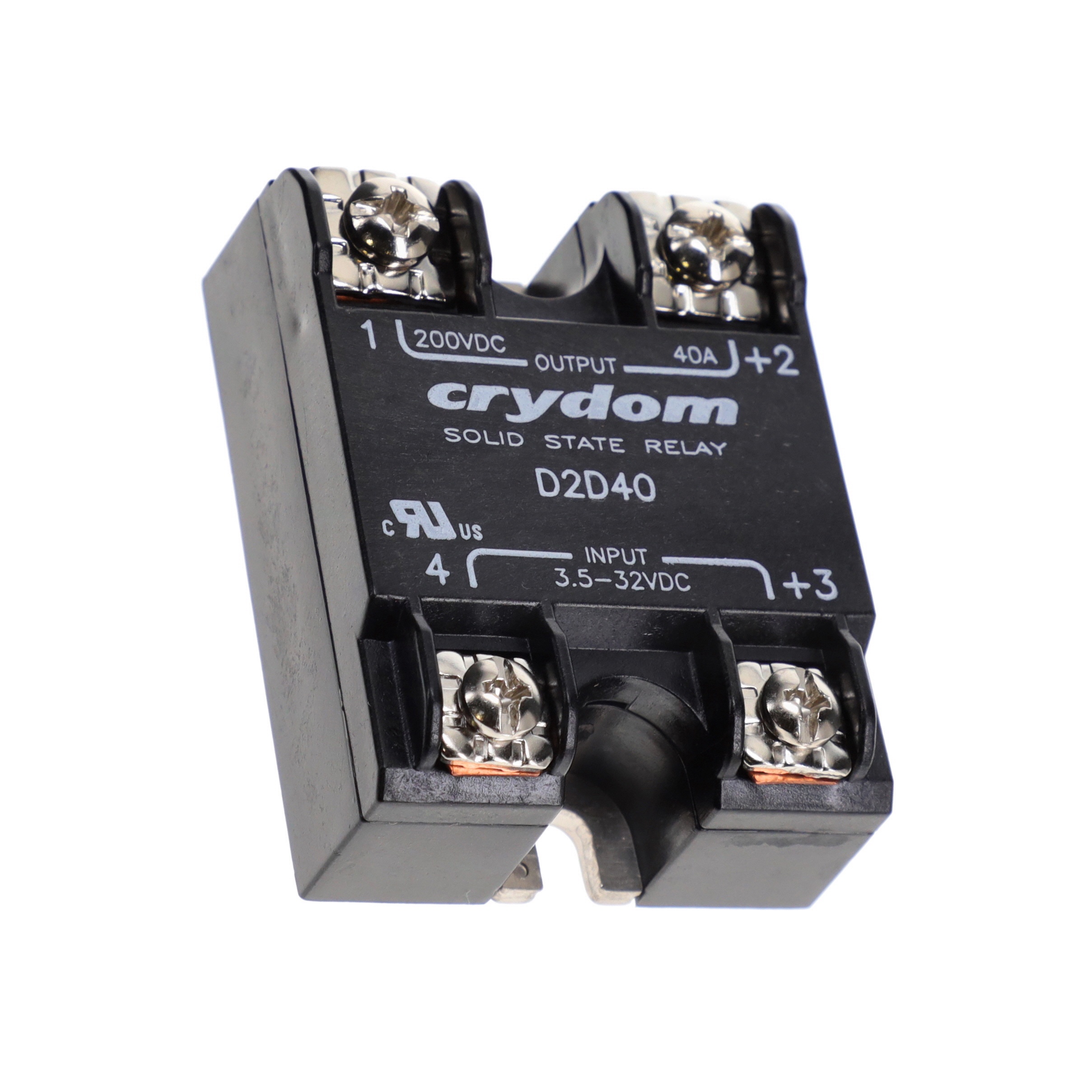

SENSATA TECHNOLOGIES 固态继电器 D2D40

D2D40概述

    1-DC系列电子元器件技术手册

    1. 产品简介


    1-DC系列是Crydom公司生产的一种固态继电器(Solid State Relay,SSR),具有广泛的电压和电流范围。这款继电器采用MOSFET输出,适合用于需要高可靠性和低维护的应用场合。其主要功能包括开关控制和信号转换,广泛应用于工业自动化、过程控制和电力管理系统等领域。

    2. 技术参数


    - 额定电流和电压:从7 A到40 A,分别对应不同的电压范围:100 VDC至500 VDC。
    - 控制电压:控制电压范围为3.5-32 VDC。
    - 绝缘强度:输入/输出/基座之间的绝缘强度为3750 Vrms。
    - 工作温度范围:环境温度范围为-40°C到100°C,储存温度范围为-40°C到125°C。
    - 电气特性:最大关断漏电流为0.3 mA,最大负载电流根据型号有所不同,例如:D1D07的最大负载电流为12 A,D1D10为10 A。
    - 热阻抗:从结点到外壳的热阻抗随不同型号有所差异,例如:D1D07为2 °C/W。
    - 抗电磁干扰:符合EMC标准Level 3。

    3. 产品特点和优势


    - UL认证和CE合规:满足国际安全标准。
    - 改进的SEMS螺丝和垫圈:提供更好的紧固效果。
    - 改进的结构设计:带有防旋转障碍的设计,增强了稳定性。
    - 环氧树脂自由设计:减少了电气干扰。

    4. 应用案例和使用建议


    - 应用案例:应用于工业控制系统,比如电机控制、加热系统和照明系统的控制。
    - 使用建议:确保在安装时严格按照安装说明操作,避免高温下接触侧板;对于大电流负载,需要足够的散热措施。

    5. 兼容性和支持


    - 兼容性:该系列产品可以与其他电子元器件和设备配合使用,但具体型号需根据应用场景选择。
    - 支持和服务:提供技术文档和技术支持,如有任何疑问或问题,可以通过技术支持联系厂家获取帮助。

    6. 常见问题与解决方案


    - 问题1:启动时间长
    - 解决方案:确保负载电流在规定的范围内,必要时添加适当的散热装置。
    - 问题2:过载保护失效
    - 解决方案:检查并调整电源输入,确保不超过规定电流值。
    - 问题3:控制信号不稳定
    - 解决方案:检查连接线缆的质量和长度,必要时更换线材。

    7. 总结和推荐


    综上所述,1-DC系列电子元器件具备高可靠性、易于集成和广泛应用的特点。特别适合需要稳定电流控制的工业应用。总体来说,推荐在合适的工业应用场合中使用1-DC系列电子元器件。为了确保最佳性能,建议在购买和使用前详细阅读技术手册并遵循所有安装指南。

D2D40参数

参数
控制电压 3.5V~32V(DC)
开关功能 -
最大导通电阻 50mΩ
负载电流额定值 40A
输出类型 DC
负载电压 0V~200V
输入电压 3.5V~32V(DC)
长*宽*高 45.7mm*19.8mm*58.4mm
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

D2D40厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

D2D40数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES D2D40 D2D40数据手册

D2D40封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1000.05
库存: 20
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1000.05
