DRA3P48C2R

产品分类: 固态继电器
产品描述: AC 48V~510V 2.4A 36V~60V(AC) DIN导轨安装,螺纹安装
供应商型号: Q-DRA3P48C2R
供应商: 期货订购
标准整包数: 3

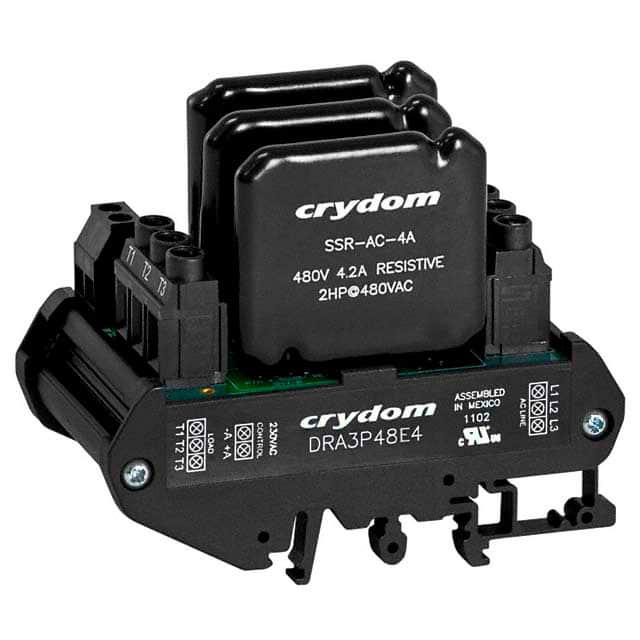

SENSATA TECHNOLOGIES 固态继电器 DRA3P48C2R

DRA3P48C2R概述


    产品简介


    DRA3P48系列固态接触器是一款适用于各种工业和商业应用的高性能电子元件。它具有2.4A和4.2A两种额定电流选择,能够处理广泛的电压范围(交流48-510V,直流4-265V)。该产品广泛应用于电机控制、加热系统、照明系统和一般负载控制等领域。DRA3P48系列通过零交叉导通(适合电阻性负载)或瞬时导通(适合感性负载)的输出模式,为不同类型的负载提供灵活的选择。

    技术参数


    - 额定电压:交流48-510V,直流4-265V
    - 额定电流:2.4A和4.2A
    - 控制电压:交流控制为4-6VDC、18-28VDC、36-60VAC、90-140VAC、200-265VAC
    - 最大电阻性负载电流:2.4A/2.4A(最小值)
    - 最大感性负载电流:2.1A/2.1A(最小值)
    - 最小输入电流:4.5mA
    - 最大输入电流:35mA
    - 最高绝缘电阻:109Ω @ 500V DC
    - 温度范围:工作温度范围-10℃至60℃,存储温度范围-10℃至85℃
    - 认证:cUL Recognized, IEC Rated, CE & RoHS Compliant, Horsepower Rated
    - 重量:约135克

    产品特点和优势


    DRA3P48系列固态接触器具有以下几个显著特点和优势:
    1. 宽电压范围:可承受交流48-510V和直流4-265V的电压,适用于多种应用场景。
    2. 高可靠性:过电压保护功能确保在异常情况下不会因过压而损坏。
    3. 多功能输出:可以选择零交叉导通或瞬时导通,以适应不同的负载类型。
    4. 安装简便:标准的35mm DIN-Rail安装方式,易于集成到现有的控制系统中。
    5. 状态指示:内置LED状态指示灯,方便实时监控设备状态。
    6. 环境保护:符合RoHS标准,无铅、无汞,确保对环境友好。

    应用案例和使用建议


    应用案例
    1. 电机控制:在工厂自动化生产线中,使用DRA3P48系列固态接触器控制电机的启动和停止。
    2. 照明系统:在建筑项目中,用于调节和控制照明系统的开关,实现节能和智能化管理。
    3. 加热系统:在住宅或工业环境中,用于控制加热设备的运行,确保温度稳定。
    使用建议
    1. 环境选择:确保安装环境温度在-10℃至60℃范围内,避免过高或过低温度导致性能下降。
    2. 安装方法:采用标准的35mm DIN-Rail安装方式,严格按照安装手册中的要求进行安装,特别是注意连接电线的扭矩值。
    3. 保护措施:在安装和维护过程中,务必断开所有电源并遵循安全指南,防止电击或火灾事故。

    兼容性和支持


    DRA3P48系列固态接触器与其他电子元器件和设备具有良好的兼容性。其安装尺寸和连接方式都符合行业标准,可以轻松集成到现有系统中。此外,制造商提供详细的安装指南和技术支持,帮助用户解决安装和使用过程中的问题。

    常见问题与解决方案


    1. 问题:设备启动困难,无法正常工作。
    解决方案:检查输入电压是否在允许的范围内,确认连接线缆正确且牢固。

    2. 问题:接触器发热严重。
    解决方案:检查周围环境温度是否超出工作范围,适当增加散热空间。

    3. 问题:设备出现故障指示灯。
    解决方案:参照设备手册中的故障代码表,根据具体代码查找原因并进行相应处理。

    总结和推荐


    总体而言,DRA3P48系列固态接触器凭借其宽电压范围、高可靠性和良好的环境适应性,成为工业和商业应用的理想选择。无论是在电机控制还是照明系统中,该产品都能提供高效、稳定的性能。考虑到其广泛的应用领域和优良的设计,我们强烈推荐DRA3P48系列固态接触器作为理想的控制系统组件。

DRA3P48C2R参数

参数
输入电压 36V~60V(AC)
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 2.4A
输出类型 AC
负载电压 48V~510V
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 散装

DRA3P48C2R厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

DRA3P48C2R数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES DRA3P48C2R DRA3P48C2R数据手册
