PM6760D30P

产品分类: 固态继电器
产品描述: Sensata / Crydom 固态继电器, PM67系列, 面板安装, 最大负载电流30 A, 最大负载电压600 V 交流
供应商型号: Q-PM6760D30P
供应商: 期货订购
标准整包数: 5

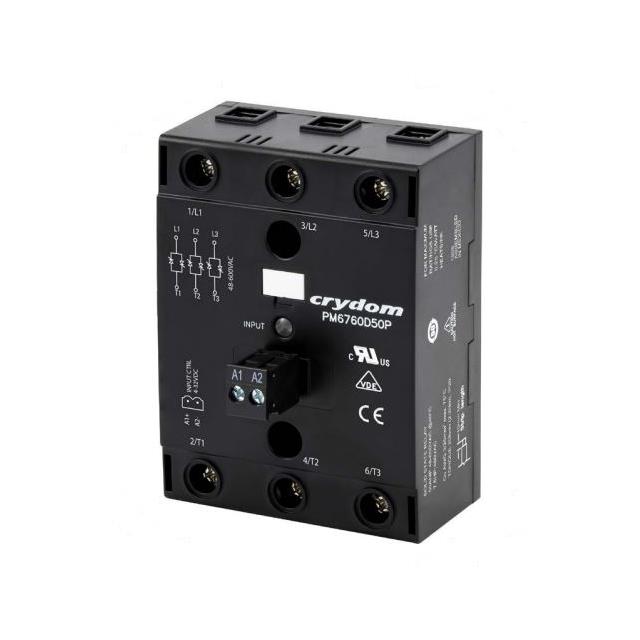

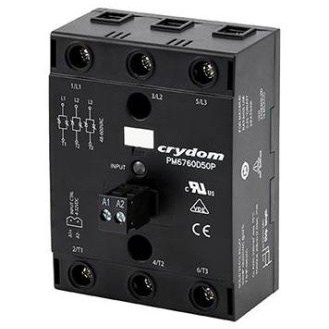

SENSATA TECHNOLOGIES 固态继电器 PM6760D30P

PM6760D30P概述


    产品简介


    产品名称: PM67 系列面板安装式固态继电器
    产品类型: 3相交流输出固态继电器
    主要功能:
    - 输出额定电流高达75安培(每通道)
    - 额定电压高达600伏交流电
    - 具备过温保护(可选)和内置过压保护
    - 可用于加热、运动控制和照明应用
    - 安装简单,兼容标准“曲棍球棒”SSR安装孔
    应用领域:
    - 塑料注射成型设备
    - 包装设备
    - 工业烤箱
    - 照明控制
    - 专业烹饪设备
    - 泵控制
    - 输送机驱动
    - HVAC&R系统

    技术参数


    | 参数 | 25A | 30A | 50A | 55A | 60A | 75A |

    | 额定电压(47-440Hz)[VRMS] | 48-600 | 48-600 | 48-600 | 48-600 | 48-600 | 48-600 |
    | 过电压峰值 [Vpk] | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 |
    | 最大关断漏电流 @ 额定电压 [mARMS] | 1 | 1 | 1 | 1 | 1 | 1 |
    | 负载电流(通用用途)UL508/LC A IEC62314 @ 40°C [ARMS] | 25 | 30 | 50 | 55 | 60 | 75 |
    | 最小负载电流 [mARMS] | 100 | 100 | 100 | 100 | 150 | 150 |

    产品特点和优势


    - 强大的性能:最高可承载75安培电流,适用于苛刻的应用环境。
    - 内置过压保护:具备内置的过压保护功能,确保设备安全。
    - 易安装设计:大型笼型接线端子可以接受最大2AWG导线,无需任何额外附件。
    - 广泛认证:通过UL认证和VDE认证,满足国际安全标准。
    - 灵活性:提供多种控制电压和负载电流选项,适应不同应用场景。

    应用案例和使用建议


    应用场景:
    - 塑料注射成型设备:由于需要精确控制温度和流量,PM67系列继电器可以在高负载条件下稳定运行。
    - 工业烤箱:利用过压保护功能,确保加热过程的安全性和可靠性。
    - 专业烹饪设备:适合于商用厨房中的设备,保证了高效且稳定的能量控制。
    使用建议:
    - 在安装前选择合适的散热片,以避免因温度过高导致的过热报警。
    - 使用HSP-8热垫或等效的热脂材料以确保良好的热传导效果。
    - 定期检查输入输出之间的绝缘电阻,以保持良好的电气隔离。

    兼容性和支持


    - 兼容性:该产品与标准的“曲棍球棒”SSR安装孔兼容,便于集成到现有系统中。
    - 厂商支持:Sensata公司提供了详细的安装说明和技术支持,确保用户能够正确地使用和维护该产品。

    常见问题与解决方案


    - 问题1:安装过程中温度过高导致报警怎么办?
    - 解决办法:检查散热片是否安装得当,并确保使用了适当的热传导材料(如HSP-8)。
    - 问题2:如何连接电源线?
    - 解决办法:确保电源线符合规定的规格,并正确连接到大笼形接线端子上。请参照制造商提供的详细说明书进行操作。

    总结和推荐


    综合评估:
    - 主要优点:高性能、过压保护、易于安装及广泛的认证标准使其在市场上具有很强的竞争力。
    - 缺点:较高的成本可能是某些应用领域的考虑因素。
    推荐使用:
    - 综合考虑其卓越的性能、可靠性和安全性,强烈推荐用于高要求的应用场合,如工业自动化、医疗设备和商业烹饪设备。对于追求高品质和高稳定性的客户来说,PM67系列是理想的选择。

PM6760D30P参数

参数
开关功能 -
最大导通电阻 -
负载电流额定值 30A
输出类型 AC,过零
负载电压 48V~600V
输入电压 4V~32V
控制电压 -
安装方式 底座安装,螺纹安装
包装方式 散装

PM6760D30P厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

PM6760D30P数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES PM6760D30P PM6760D30P数据手册

PM6760D30P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 229.5875 ¥ 1882.6175
10+ $ 217.3375 ¥ 1782.1675
库存: 500
起订量: 5 增量: 5
交货地:
最小起订量为:5
合计: ¥ 9413.08
