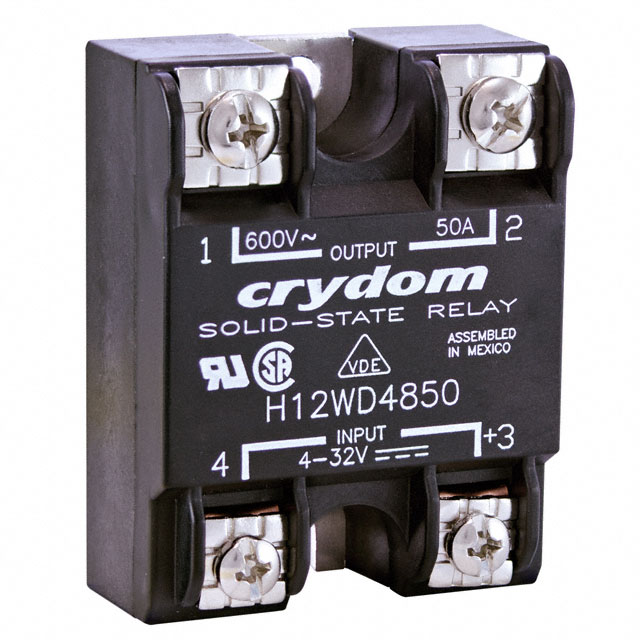

H12WD4850

产品分类: 固态继电器
产品描述: Sensata / Crydom 固态继电器, 面板安装, 最大负载电流50 A, 最大负载电压660Vac
供应商型号: N-H12WD4850
供应商: 云汉优选
标准整包数: 1
SENSATA TECHNOLOGIES 固态继电器 H12WD4850

H12WD4850概述

    # H12WD系列固态继电器技术手册解析

    产品简介


    H12WD系列固态继电器是一种高性能、高可靠性的固态开关设备,适用于各种工业负载的应用场景。这类继电器通过直流控制信号来控制交流负载,支持额定电流范围从25A到125A,电压范围覆盖48-660VAC。该系列继电器具有出色的稳定性和抗干扰能力,广泛应用于电机控制、照明系统及加热控制系统等领域。

    技术参数


    输入参数
    - 控制电压范围:4-32VDC
    - 最小导通电压:4.0VDC
    - 关断电压:1.0VDC
    - 最大反向电压:-32VDC
    - 最小输入电流:7mA
    - 最大输入电流:12mA
    - 最大输入阻抗:恒流型
    - 导通时间:最多半个周期(1/2 Cycle)
    - 关断时间:1/2 Cycle
    输出参数
    - 额定电压范围:48-660VAC
    - 冲击电压峰值:1200V
    - 最大断态泄漏电流:1.0mArms
    - 最小断态dv/dt:500V/µsec
    - 最大工作电流:25A-125A
    - 最小负载电流:150mA
    - 最大单周期冲击电流:239-1670Apk
    - 最大导通电压降:1.15Vrms
    - 热阻:J-C端0.8°C/W到0.22°C/W
    - 最大半周期熔断I²t:285-13950A²sec
    - 最小功率因数:0.5
    一般规格
    - 绝缘耐压:4000Vrms(50/60Hz)
    - 最小绝缘电阻:109Ω
    - 最大电容:8pF
    - 工作温度范围:-40°C到80°C
    - 存储温度范围:-40°C到125°C
    - 尺寸和重量:详细尺寸见附图;典型重量为2.6盎司(74.9克)

    产品特点和优势


    H12WD系列固态继电器的主要优势包括:
    - 零电压或瞬时导通输出:适应不同的负载需求,提供更好的启动性能。
    - 低断态泄漏电流:无需附加防冲浪电路,减少整体成本。
    - 宽输入电压范围:支持4-32VDC的宽广输入电压,适应不同应用场景。
    - 高可靠性:具备UL、CSA、TUV认证,符合CE标准。
    - 优化的散热设计:采用Direct Bond Copper(DBC)基板和直接动力引线框架,提高散热效率。
    - 环氧树脂无设计:降低电磁干扰,增强系统稳定性。

    应用案例和使用建议


    H12WD系列继电器在多种工业环境中得到广泛应用,例如:
    - 电机控制:通过精确的电压和电流控制实现对电机的精细调节。
    - 照明系统:控制路灯和室内的照明设备,提高能效。
    - 加热系统:用于控制工业加热设备的启停。
    使用建议:
    - 散热管理:由于该系列继电器的最大热阻较低,需要确保良好的散热设计以防止过热。
    - 电源管理:选择合适的电源电压,避免超出其额定电压范围。
    - 保护措施:在高压环境下使用时,应配置适当的过电压保护装置。

    兼容性和支持


    H12WD系列固态继电器与多种电源设备和其他电子元器件兼容。厂商提供了丰富的配件支持,包括散热片、套件、终端块等,帮助用户更好地进行集成。用户可通过访问官方网站获取更多技术支持和产品文档。

    常见问题与解决方案


    - Q: 如何确认继电器工作状态?
    - A: 查看LED状态指示灯,绿色表示正常工作。

    - Q: 继电器是否适合带电操作?
    - A: 不推荐,务必在安装或维护时切断所有电源。

    - Q: 如何处理过载问题?
    - A: 确保系统中的负载不超过继电器的额定值,并提供足够的散热。

    总结和推荐


    H12WD系列固态继电器以其广泛的适用范围、优异的性能表现和高可靠性,在工业自动化和控制系统领域占据了一席之地。对于那些寻求稳定、高效且易于维护的解决方案的应用场合,这一系列产品无疑是理想的选择。我们强烈推荐这一款产品,特别是在面临高电流和复杂环境条件下时。

H12WD4850参数

参数
输出类型 AC,过零
负载电压 48V~660V
输入电压 4V~32V(DC)
控制电压 4V~32V(DC)
开关功能 -
最大导通电阻 -
负载电流额定值 50A
长*宽*高 58.4mm*45.7mm*45.7mm
安装方式 底座安装,螺纹安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

H12WD4850厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

H12WD4850数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES H12WD4850 H12WD4850数据手册
