D2450PG

产品分类: 固态继电器
产品描述: Sensata / Crydom 固态继电器, 1系列, 面板安装, 最大负载电流50 A, 最大负载电压280V有效值
供应商型号: 1200245
供应商: 海外现货
标准整包数: 1

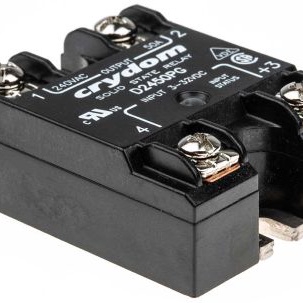

SENSATA TECHNOLOGIES 固态继电器 D2450PG

D2450PG概述


    产品简介


    Sensata Technologies 提供的是一款适用于工业应用的面板安装型固态继电器(Solid State Relay, SSR)。这款继电器具备10A至125A的不同电流额定值,工作电压范围为24-280VAC,适用于需要处理重负载的应用场合。固态继电器以其无磨损的特性,相比传统的机电式继电器具有更长的使用寿命和更高的可靠性。

    技术参数


    - 电流额定值: 10A 到 125A
    - 工作电压: 24-280VAC
    - 控制电压:
    - DC:3-32VDC
    - AC:90-280VAC 或 18-36VAC
    - 输出方式: SCR输出
    - 保护特性: 过电压保护(通过“P”选项)
    - 绝缘强度: 4000Vrms
    - 最大反向电压: -32VDC
    - 输入电流范围: 7-20mA
    - 耐温范围: -40°C到125°C
    - 机械要求:
    - 输入/输出接线端子扭矩范围:13-15 in-lb / 1.5-1.7 N-m
    - 负载端子扭矩范围:18-20 in-lb / 2.0-2.2 N-m
    - 继电器安装螺栓扭矩范围:18-20 in-lb / 2.0-2.2 N-m

    产品特点和优势


    1. 零电压或瞬时开关:提供零电压和瞬时开关两种输出模式,适用于不同的应用场景。
    2. 高可靠性和耐用性:采用直接粘铜基板设计和增强型SEMS螺钉,提高了设备的稳定性和耐用性。
    3. 宽温度适应性:能够在-40°C到125°C的极端温度范围内正常工作。
    4. 电磁兼容性:符合EMC标准Level 3,确保在各种复杂环境中也能正常运行。
    5. 易于集成:通过多种订购选项(如螺纹连接、快速连接等),方便不同应用场景下的安装。

    应用案例和使用建议


    - 工业加热系统:使用10A至125A的不同电流额定值可以满足不同的负载需求。
    - 过程控制系统:零电压或瞬时切换功能适用于对切换时间有严格要求的控制系统。
    - 暖通空调系统:在复杂环境下使用,能够应对恶劣的工作条件。
    - 使用建议:为避免过热,必须根据环境温度和负载电流合理选择散热器,并确保继电器正确安装和接线,遵守制造商提供的操作规范。

    兼容性和支持


    - 配件:提供了不同型号的散热器、硬件套件等,以满足不同的安装需求。
    - 支持服务:用户可以通过联系Crydom技术支持获取更多应用帮助和技术咨询。

    常见问题与解决方案


    - 问题: 如何确定适合的继电器型号?
    - 解决方案: 根据实际负载电流和电压选择合适的型号。如果不确定,可咨询Crydom技术支持。

    - 问题: 产品安装后发热严重怎么办?
    - 解决方案: 检查是否正确安装了散热器,并确保通风良好。必要时,增加外部冷却措施。

    总结和推荐


    综上所述,Sensata Technologies的这款面板安装型固态继电器凭借其出色的电气特性和高可靠性,在工业应用中表现出色。尤其适用于需要处理大电流和高功率负载的应用环境。我们推荐使用此产品,并建议在购买前与制造商的技术支持进行详细咨询,以确保选购到最适合自身应用的产品型号。

D2450PG参数

参数
控制电压 3V~32V(DC)
开关功能 -
最大导通电阻 -
负载电流额定值 50A
输出类型 AC,过零
负载电压 24V~280V
输入电压 3V~32V(DC)
长*宽*高 58.4mm*45.7mm*22.9mm
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

D2450PG厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

D2450PG数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES D2450PG D2450PG数据手册

D2450PG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 583.5794
5+ ¥ 573.1584
10+ ¥ 573.1584
库存: 9
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 583.57
