CSW2425FG

产品分类: 固态继电器
产品描述: AC,过零 24V~280V 25A 3V~32V 底座安装
供应商型号: Q-CSW2425FG
供应商: 期货订购
标准整包数: 40

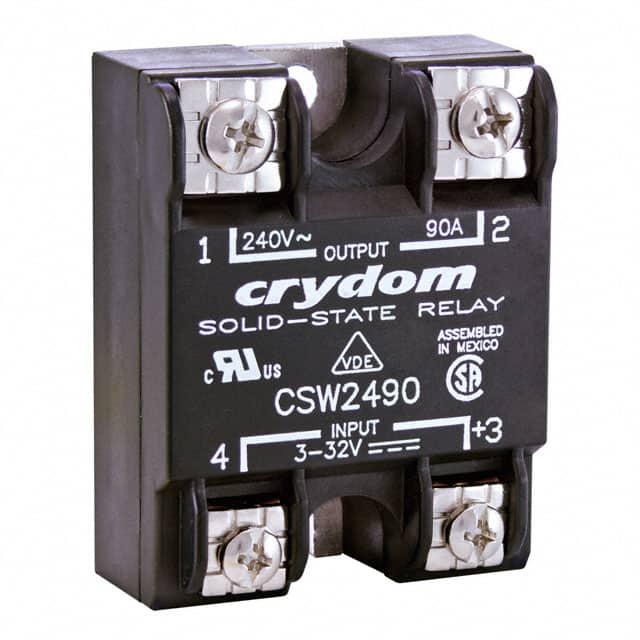

SENSATA TECHNOLOGIES 固态继电器 CSW2425FG

CSW2425FG概述

    PANEL MOUNT 固态继电器技术手册

    产品简介


    PANEL MOUNT系列固态继电器(Solid State Relay, SSR)是一种基于半导体技术的无触点开关装置,适用于各种工业应用。该系列产品具有广泛的额定负载电流范围,从10A到90A,适用交流电压范围为24-280VAC。该继电器可以用于需要快速响应时间及高可靠性的场合,广泛应用于电机控制、照明控制、空调系统、暖通设备以及各种工业自动化控制系统。

    技术参数


    - 额定负载电流:10A, 25A, 50A, 75A, 90A
    - 输入电压范围:3-32VDC
    - 操作电压范围:24-280VAC(频率47-63Hz)
    - 瞬态过电压:600Vpk
    - 最大断电漏电流:1.0mArms
    - 最小断电dv/dt:500V/μs
    - 最大负载电流:10A, 25A, 50A, 75A, 90A
    - 最小负载电流:150mArms
    - 最大浪涌电流(50/60Hz):115/120A(10A),239/250A(25A),597/625A(50A),954/1000A(75A),1145/1200A(90A)
    - 最大通电电压降:1.15Vrms
    - 热阻(Junction to Case):1.03°C/W(10A),0.8°C/W(25A),0.45°C/W(50A),0.3°C/W(75A),0.27°C/W(90A)
    - 最大熔断I²t(50/60Hz):66/60A²s(10A),285/259A²s(25A),1770/1621A²s(50A),4555/4150A²s(75A),6560/5976A²s(90A)

    产品特点和优势


    - 宽电压范围:输入电压范围为3-32VDC,额定负载电流从10A到90A,覆盖多种工业应用需求。
    - 低泄漏电流:断电状态下漏电流极低,确保更长的使用寿命和更高的可靠性。
    - EMC合规性:经过严格测试,确保在恶劣环境中稳定运行。
    - 零电压触发:可选的零电压触发选项避免瞬间冲击电流,适合对电磁干扰敏感的应用。
    - 抗振动和抗冲击:满足IEC 60068-2-27和IEC 60068-2-6标准,确保在不同环境下稳定运行。
    - 改进的设计:采用直接功率引线框架和直接键合铜基板,提高散热效率。

    应用案例和使用建议


    - 电机控制:适合驱动小功率至大功率电机,确保电机平稳启动和停止。
    - 照明控制:通过PWM信号控制灯光亮度,实现调光功能。
    - 暖通设备:用于精确控制加热和冷却系统的开关。
    - 使用建议:建议在安装时严格按照手册要求的扭矩值固定螺钉,以防止松动导致的故障。同时,需要根据环境温度选择合适的散热方式,避免因过热而损坏设备。

    兼容性和支持


    - 兼容性:与现有设备和配件良好兼容,可通过选购热沉套件增强散热效果。
    - 支持:提供详尽的技术文档和技术支持服务,确保客户能够顺利使用和维护设备。

    常见问题与解决方案


    - Q:如何确定合适的继电器型号?
    - A:根据实际负载电流和电压选择合适的型号,例如10A的负载应选用CSW2410。
    - Q:如何正确安装继电器?
    - A:严格按照手册要求的扭矩值紧固螺丝,确保接触良好。
    - Q:继电器过热怎么办?
    - A:检查散热措施是否到位,必要时增加外部散热装置。

    总结和推荐


    PANEL MOUNT系列固态继电器以其出色的电气性能、高度的可靠性和广泛的兼容性,在工业自动化和电机控制领域表现出色。特别适合需要高可靠性、低维护成本的应用场合。综合考虑其性能和稳定性,强烈推荐给对这些特性有需求的设计师和工程师。

CSW2425FG参数

参数
输出类型 AC,过零
负载电压 24V~280V
输入电压 3V~32V
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 25A
安装方式 底座安装
零件状态 新设计不推荐
包装方式 散装

CSW2425FG厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

CSW2425FG数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES CSW2425FG CSW2425FG数据手册

CSW2425FG封装设计

查看详情并下载
Symbol
Footprint
3D Model
