DC60S5

产品分类: 固态继电器
产品描述: DC 3V~60V 5A 3.5V~32V(DC) 3V 底座安装,螺纹安装 57mm(长度)*22mm(高度)
供应商型号: 1613850
供应商: 海外现货
标准整包数: 1

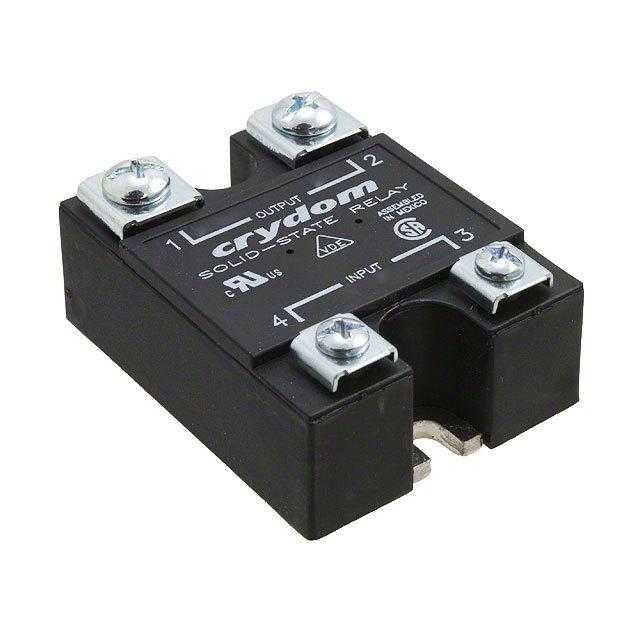

SENSATA TECHNOLOGIES 固态继电器 DC60S5

DC60S5概述

    # 电子元器件产品技术手册:Sensata Technologies DC60系列固态继电器

    产品简介


    基本信息
    Sensata Technologies的DC60系列固态继电器(Solid State Relay,简称SSR)是一种高性能电子开关装置,能够用于直流(DC)和交流(AC)控制场合。其广泛应用于工业自动化、机器人技术、通信设备等领域,特别是在需要高可靠性和长寿命的应用中。
    主要功能
    DC60系列固态继电器通过控制电压来实现对负载的切换,支持从3A到7A的电流范围,最高工作电压为60VDC。此外,其设计还包括多种保护机制,如过载保护和短路保护,确保安全可靠的运行。

    技术参数


    规格参数
    - 控制电压范围
    - DC控制:3.5-32 VDC
    - AC控制:90-280 VAC/VDC
    - 最大反向电压:-32 VDC
    - 最小触发电压:3.5 VDC(DC控制),90 VAC/VDC(AC控制)
    - 最大断开状态泄漏电流:@额定电压下≤0.1mA
    - 最大负载电流:3A、5A、7A
    - 最大浪涌电流:6A(3A型号)、10A(5A型号)、14A(7A型号)
    - 最大导通压降:1VDC(3A型号)、1.2VDC(5A型号)、1.3VDC(7A型号)
    - 热阻(Junction to Case):2°C/W
    - 最小散热器要求:5°C/W @ 60°C(3A、5A型号),5°C/W @ 40°C(7A型号)
    其他参数
    - 环境温度范围:工作温度-30至80°C,存储温度-40至125°C
    - 重量:2.46盎司(约17克)
    - 认证与标准:UL批准,符合EN60950-1标准
    - 材料:外壳材料UL94 V-0级防火等级,底座材料铝合金

    产品特点和优势


    独特功能
    1. 宽范围输入:支持从3.5 VDC到32 VDC的直流输入和90-280 VAC/VDC的交流输入,满足各种应用需求。
    2. 高可靠性:设计有多种保护机制,如过载保护和短路保护,适用于高可靠性要求的应用场景。
    3. 快速响应:典型响应时间为300微秒,可以快速完成电路切换。
    4. 防潮设计:湿度可承受高达85%,非冷凝环境。
    市场竞争力
    DC60系列固态继电器以其高可靠性、宽输入范围和快速响应时间在众多同类产品中脱颖而出,特别适合于需要频繁开关且对响应速度有较高要求的应用场合。

    应用案例和使用建议


    实际应用
    DC60系列固态继电器常被用于自动化控制系统、工业机械、通信设备等领域。例如,在机器人的关节控制系统中,可以通过DC60系列继电器来控制电机的启动和停止,以提高系统的稳定性和响应速度。
    使用建议
    - 负载电流选择:根据实际负载电流大小选择合适的型号,以避免过载。
    - 散热设计:在高温环境下工作时,需要合理设计散热系统,确保良好的散热效果。
    - 接线规范:使用合适规格的电线,并按照规范进行连接,确保良好的电气接触和机械稳定性。

    兼容性和支持


    兼容性
    DC60系列固态继电器与多种PCB板和其他标准终端兼容,可通过螺丝固定或其他安装方式轻松集成到系统中。同时,还提供多种配件,如防护盖和安装支架,便于用户安装和维护。
    厂商支持
    Sensata提供了详尽的技术支持文档和技术咨询渠道,包括北美、欧洲和亚洲地区的技术支持团队,用户可以在官方网站上找到联系方式。此外,还可通过访问官方网站获取最新的产品信息和技术资料。

    常见问题与解决方案


    常见问题
    1. 过热问题:继电器发热严重,影响使用寿命。
    - 解决方法:检查是否已正确安装散热器,确保散热路径畅通无阻。
    2. 触发电流不稳定:无法正常触发或延迟触发。
    - 解决方法:检查控制电源电压是否在规定范围内,调整输入电流并确保接线良好。
    3. 导通压降过高:继电器工作时压降过大,效率降低。
    - 解决方法:检查负载电流是否超出额定值,更换更大容量的继电器或增强散热措施。

    总结和推荐


    产品评价
    总体而言,Sensata Technologies的DC60系列固态继电器是一款集高可靠性、快速响应和宽输入范围于一体的优质产品,适用于多种复杂应用场景。凭借其卓越的性能和完善的售后服务体系,我们强烈推荐该产品给需要高性能继电器的用户。
    推荐理由
    - 高可靠性:通过多种保护机制保障运行安全。
    - 多功能性:适用于多种输入电压范围和负载电流,适应性强。
    - 快速响应:能够在短时间内完成电路切换,提高系统响应速度。
    - 简便安装:通过螺丝固定和标准接口,安装简便快捷。
    总之,DC60系列固态继电器是您自动化控制系统不可或缺的一部分,值得购买和信赖。

DC60S5参数

参数
负载电流额定值 5A
输出类型 DC
负载电压 3V~60V
输入电压 3.5V~32V(DC)
控制电压 3V
开关功能 -
最大导通电阻 -
长*宽*高 57mm(长度)*22mm(高度)
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

DC60S5厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

DC60S5数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES DC60S5 DC60S5数据手册
