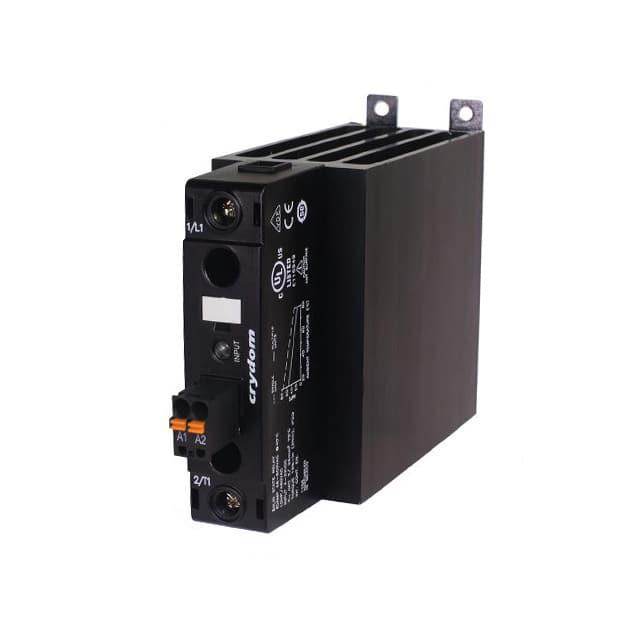

DR4560D60

产品分类: 固态继电器
产品描述: Sensata / Crydom 固态继电器, DR45系列, DIN 导轨, 最大负载电流60 A, 最大负载电压600 V 交流
供应商型号: N-DR4560D60
供应商: 云汉优选
标准整包数: 1
SENSATA TECHNOLOGIES 固态继电器 DR4560D60

DR4560D60概述

    DR45 系列固态继电器技术手册

    产品简介


    DR45 系列是一款强大且紧凑的固态继电器,采用 45mm 宽 DIN 导轨封装,输出电流可达到 60 安培(在 40°C 条件下),适用于多种工业应用场景。该产品提供灵活的安装选项(面板安装或导轨安装)和方便的输入连接选项。DR45 适用于加热、运动控制和照明应用,尤其适合要求高可靠性的场合。

    技术参数


    - 输出额定值:最高 60 安培 @ 600 VAC
    - 操作电压范围:48-600 VAC
    - 负载电流:45 安培 @ 40°C(通用负载)
    - 额定电流下的最大功耗:52 W(45A 型号)/ 69 W(60A 型号)
    - 最大瞬态过电压:1200 Vpk
    - 最小断开状态漏电流:1 mARMS @ 额定电压
    - 最小开关电压速率:500 V/μsec
    - 额定绝缘电阻:10^9 欧姆 @ 500 VDC
    - 最大电容:8 pF
    - 工作温度范围:-40 至 80°C
    - 存储温度范围:-40 至 100°C
    - 环境湿度:93% 非冷凝

    产品特点和优势


    - 内置过电压保护
    - 集成散热器,无需复杂热计算
    - 笼式夹终端,可接受高达 3 AWG 的导线
    - IP20 触摸安全外壳
    - 接触器配置,便于接线
    - 支持 AC 或 DC 控制
    - C-UL-US 列名及 VDE 认证
    - 优越的性能,与前代产品及同类产品相比更出色

    应用案例和使用建议


    - 应用场景:塑料注射成型设备、包装设备、工业烤箱、照明控制、泵控制、输送机驱动、暖通空调系统、铁路车辆
    - 使用建议:建议安装时遵循手册中的详细安装指南,确保正确扭矩以避免损坏;多单元安装时需参考降额曲线图。

    兼容性和支持


    - 其他兼容性:产品设计符合多项标准,适用于多种工业设备
    - 厂商支持:提供 C-UL-US 列名和 VDE 认证,可通过技术支持获取进一步帮助

    常见问题与解决方案


    - 问题:产品过热
    解决方案:确保安装符合热降额要求,适当冷却设备
    - 问题:操作不稳定
    解决方案:检查电源电压是否在允许范围内,确保接线无误

    总结和推荐


    DR45 系列固态继电器具备强大的性能和广泛的应用场景,内置多项保护功能,确保可靠性。其出色的电气特性、便捷的安装方式和广泛的应用领域使其成为工业应用的理想选择。建议用户在使用前仔细阅读技术手册并按照指导进行安装,以获得最佳性能。
    通过上述信息,我们可以看到 DR45 系列固态继电器在加热、运动控制和照明应用中表现优异,具有显著的技术优势和市场竞争力。推荐用户根据具体需求选择合适的型号并遵循使用建议。

DR4560D60参数

参数
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 60A
输出类型 AC,过零
负载电压 48V~600V
输入电压 4V~32V
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 散装

DR4560D60厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

DR4560D60数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES DR4560D60 DR4560D60数据手册

DR4560D60封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 113.4624 ¥ 964.4304
3+ $ 108.2118 ¥ 919.8003
5+ $ 105.1314 ¥ 893.6169
6+ $ 101.0922 ¥ 859.2837
库存: 25
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 964.43
