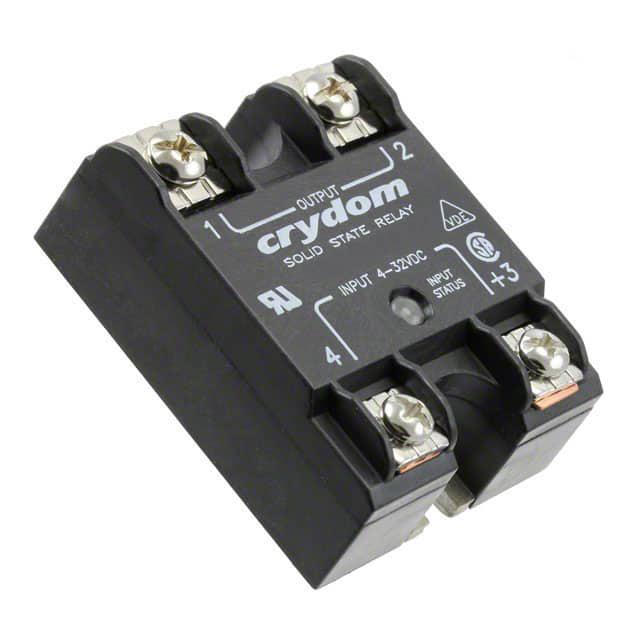

D2425PG

产品分类: 固态继电器
产品描述: Sensata / Crydom 固态继电器, 1系列, 面板安装, 最大负载电流25 A, 最大负载电压280V有效值
供应商型号: U-D2425PG
供应商: 云汉优选
标准整包数: 1

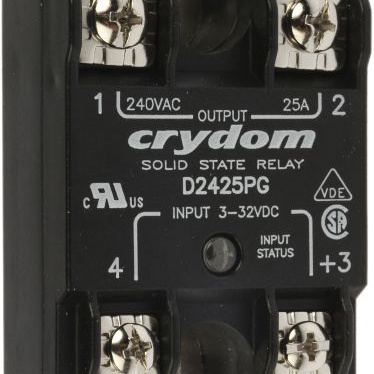

SENSATA TECHNOLOGIES 固态继电器 D2425PG

D2425PG概述


    产品简介


    本文将详细介绍一款型号为D24xx的固态继电器(Solid State Relay, SSR),该产品以其高可靠性、广泛的适用范围和多样化的控制选项而闻名。SSR作为电子开关的一种,主要应用于工业自动化控制领域,特别是在需要频繁切换大功率负载的应用场合。它的核心是使用半导体技术实现无机械接触的切换,这不仅减少了磨损,也显著提高了系统的稳定性和寿命。

    技术参数


    以下是D24xx固态继电器的主要技术参数:
    | 参数 | 描述 | 10A | 25A | 50A | 75A | 90A | 110A | 125A |
    |
    | 工作电压 (47-440Hz) | Vrms | 24-280 | 24-280 | 24-280 | 24-280 | 24-280 | 24-280 | 24-280 |
    | 突发过电压 | Vpk | 600 | 600 | 600 | 600 | 600 | 600 | 600 |
    | 最大断态泄漏电流 | mArms | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
    | 最小断态dv/dt | V/µsec | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
    | 最大负载电流 | Arms | 10 | 25 | 50 | 75 | 90 | 110 | 125 |
    | 最小负载电流 | mArms | 150 | 150 | 150 | 150 | 250 | 250 | 250 |
    | 最大1周期浪涌电流 | Apk | 115/120 | 239/250 | 597/625 | 954/1000 | 1145/1200 | 1432/1500 | 1670/1750 |
    | 最大导通电压降 | Vrms | 1.15 | 1.15 | 1.30 | 1.15 | 1.15 | 1.15 | 1.15 |
    | 热阻 (Junction to Case) | °C/W | 1.03 | 0.8 | 0.45 | 0.3 | 0.27 | 0.25 | 0.22 |
    | 最大1/2周期I²t for Fusing | A² sec | 66/60 | 285/259 | 1770/1621 | 4555/4150 | 6560/5976 | 10249/9338 | 13950/12709 |
    | 最小功率因数 | (%) | 50 | 50 | 50 | 50 | 50 | 50 | 50 |

    产品特点和优势


    - 零电压或瞬时触发输出:提供灵活的控制选项,可以根据不同需求选择零电压或瞬时触发方式。
    - UL/CSA/VDE认证及CE合规:确保产品在国际市场上具备高标准的安全性和可靠性。
    - 直接功率引线框架设计:提高散热效率,减少热阻。
    - 环氧树脂自由设计:减少电气干扰,提高EMC兼容性。
    - 快速连接端子:方便安装和拆卸,适合快速换线和维护。
    - 零电压触发:可有效避免电弧闪络现象,提高系统的安全性。

    应用案例和使用建议


    应用案例
    D24xx固态继电器广泛应用于工业控制领域,如机床控制系统、自动门系统、暖通空调系统等。它能有效地实现对各种负载的精准控制,如电动机、加热器、灯控等。
    使用建议
    - 散热管理:由于SSR在运行过程中会产生热量,因此需要合理布置散热装置,如选用合适的散热器,以确保其工作温度在安全范围内。
    - 安装注意事项:在安装过程中应严格遵循制造商的指导,注意接线的正确性及输入输出的匹配,以避免不必要的损坏。

    兼容性和支持


    D24xx固态继电器具有较强的兼容性,可与其他常见的电子设备及控制系统无缝集成。厂家提供全面的技术支持,包括但不限于产品选型、安装指导和技术咨询,以帮助客户最大限度地发挥其性能。

    常见问题与解决方案


    - 问题1:继电器频繁跳闸
    - 解决方案:检查负载是否存在过载现象,或是否有其他外部因素引起电压波动。

    - 问题2:继电器导通电压降过高
    - 解决方案:确保散热措施到位,查看热阻曲线,必要时加装散热片。

    总结和推荐


    D24xx固态继电器凭借其优秀的性能参数和广泛的应用场景,在众多同类产品中脱颖而出。其零电压或瞬时触发功能、先进的制造工艺和可靠的性能,使其成为自动化控制领域的优选产品。对于追求高效、安全、稳定控制的应用场景,强烈推荐使用D24xx固态继电器。
    请注意,本文档中的技术规格可能随时更新,如有任何疑问,请联系Crydom技术支持以获取最新资料。

D2425PG参数

参数
最大导通电阻 -
负载电流额定值 25A
输出类型 AC,过零
负载电压 24V~280V
输入电压 3V~32V(DC)
控制电压 3V~32V(DC)
开关功能 -
长*宽*高 58.4mm*45.7mm*22.9mm
安装方式 底座安装,螺纹安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

D2425PG厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

D2425PG数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES D2425PG D2425PG数据手册

D2425PG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 61.162 ¥ 519.877
5+ $ 51.9017 ¥ 441.1645
10+ $ 50.133 ¥ 426.1305
19+ $ 48.9294 ¥ 415.8999
20+ $ 47.7768 ¥ 406.1028
库存: 2
起订量: 2 增量: 1
