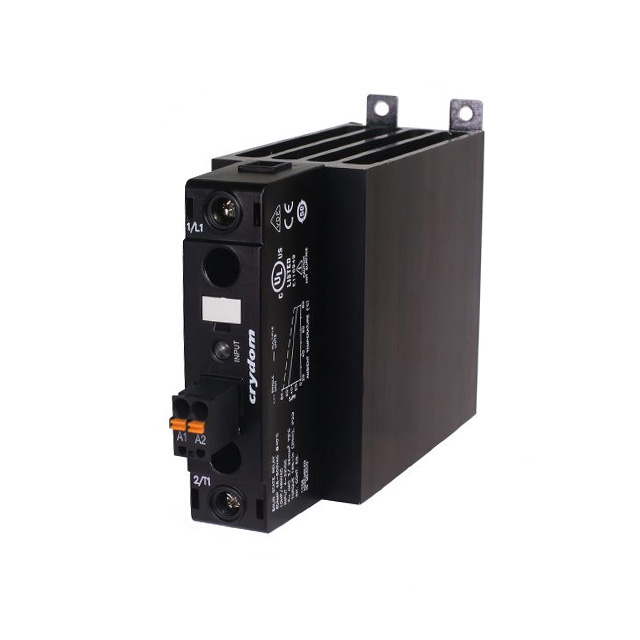

DR4560D60RJ

产品分类: 固态继电器
产品描述: Sensata / Crydom 固态继电器, DR45系列, DIN 导轨, 最大负载电流60 A, 最大负载电压600 V 交流
供应商型号: Q-DR4560D60RJ
供应商: 期货订购
标准整包数: 6

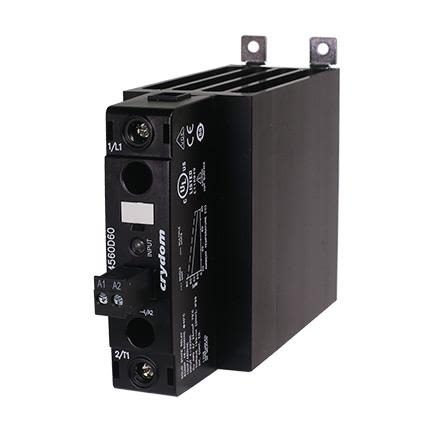

SENSATA TECHNOLOGIES 固态继电器 DR4560D60RJ

DR4560D60RJ概述

    DR45系列交流单相输出固态继电器技术手册

    产品简介


    DR45系列交流单相输出固态继电器是一款高效紧凑型的固态继电器,采用45mm宽的DIN导轨安装设计。该继电器提供高达60安培的输出电流,适用于各种工业控制和自动化应用。DR45凭借其紧凑的设计、强大的功能和广泛的应用范围,在工业界受到广泛应用。
    主要功能:
    - 高达60安培的输出电流
    - 内置过电压保护
    - 无须复杂的热计算
    - 简便的接线方式,最大可接入3 AWG线径
    - 安全且防触电的IP20级外壳
    - 支持AC或DC控制
    应用领域:
    - 塑料注射成型设备
    - 包装设备
    - 工业烤箱
    - 照明控制
    - 泵控制
    - 输送带驱动
    - HVAC&R系统
    - 铁路车辆

    技术参数


    | 参数 | 45A | 60A |
    |
    | 额定输出电流 | 45A @ 40°C | 60A @ 40°C |
    | 最大输出电压 | 600 VAC | 600 VAC |
    | 过电压保护(峰值) | 1200 Vpk | 1200 Vpk |
    | 最小输入电压(用于开启状态) | 90 VAC/VDC | 90 VAC/VDC |
    | 输入控制电压范围 | 90-280 VAC/VDC | 90-280 VAC/VDC |
    | 最大瞬态电流(半周期) | 716/750 Apk | 716/750 Apk |
    | 最大负载电流 | 45A | 60A |

    产品特点和优势


    特点:
    - 采用DIN导轨安装设计,灵活安装于面板或导轨上。
    - 双重输出选项,支持AC和DC控制,适应多种应用场景。
    - 集成的散热片消除了复杂的热计算。
    - 大容量的笼式端子可以接入最大3 AWG的电线,方便安装。
    - 安全性高,IP20等级,防止意外触电。
    优势:
    - 具备内置的过电压保护,提升产品可靠性。
    - 超高的I²t能力,适用于加热、运动控制和照明应用。
    - 接线简便,无需额外配件即可连接到负载。
    - 符合UL认证及VDE认证,质量可靠,安全放心。

    应用案例和使用建议


    应用场景:
    - 在塑料注射成型设备中,DR45用于控制电机的启停,确保生产的稳定进行。
    - 在工业烤箱中,DR45作为负载开关,通过精确控制温度来提高生产效率。
    - 在HVAC&R系统中,DR45负责控制电动机和泵的运行,确保系统的正常运转。
    使用建议:
    - 根据负载电流和环境温度选择合适的型号,如DR4560A60x用于较高电流的场合。
    - 在安装时,注意遵循安装说明书中的扭矩要求,以避免因安装不当造成损坏。
    - 在实际应用中,根据具体情况选择不同的触发电路,如DC触发或AC/DC触发,确保正确操作。

    兼容性和支持


    兼容性:
    - DR45系列可与其他标准DIN导轨设备轻松兼容,简化安装过程。
    - 该产品可以通过选配适配器实现多种接线方式,适用于不同类型的负载。
    支持:
    - Sensata Technologies, Inc. 提供全面的技术支持和售后服务,用户可以联系官方客服获取更多帮助。

    常见问题与解决方案


    常见问题:
    1. 安装过程中出现接触不良:
    - 解决方法: 检查所有螺丝是否已经拧紧到规定的扭矩范围内。
    2. 继电器过热:
    - 解决方法: 检查环境温度是否过高,必要时增加散热措施。
    3. 控制电压不稳定:
    - 解决方法: 确认电源输入电压符合规格要求,检查电源线是否有接触不良的情况。

    总结和推荐



    总结

    :
    DR45系列交流单相输出固态继电器以其出色的性能、易于安装的特点和广泛的应用领域,成为工业控制领域的优选产品。它不仅能够满足严苛的工作条件,还能显著降低安装成本和时间。
    推荐:
    强烈推荐使用DR45系列固态继电器。该系列产品具备优良的性能、安全性及广泛的适用性,特别适合需要精确控制和高可靠性应用场景。对于需要集成多种功能的控制系统来说,DR45是理想的解决方案。

DR4560D60RJ参数

参数
负载电流额定值 60A
输出类型 AC
负载电压 48V~600V
输入电压 4V~32V(DC)
控制电压 -
开关功能 -
最大导通电阻 -
安装方式 DIN导轨安装,弹簧安装
零件状态 在售
包装方式 散装

DR4560D60RJ厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

DR4560D60RJ数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES DR4560D60RJ DR4560D60RJ数据手册

DR4560D60RJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
