60001-008

产品分类: 传感器配件
产品描述:
供应商型号: TS-60001-008
供应商: 海外现货
标准整包数: 1

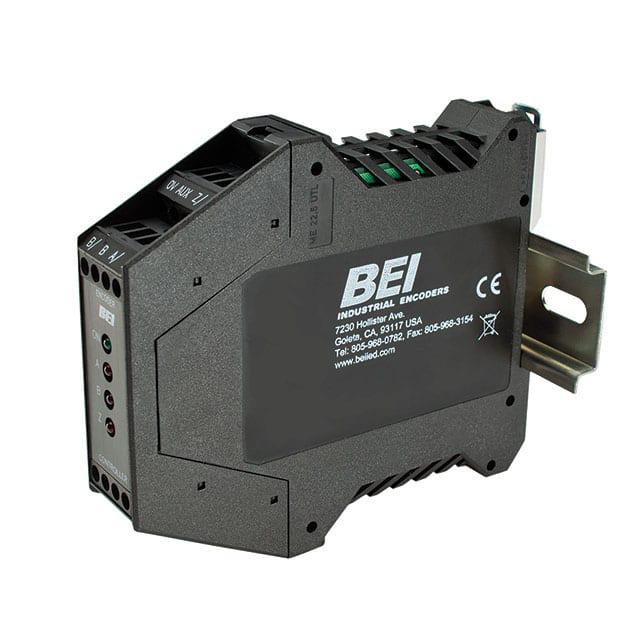

SENSATA TECHNOLOGIES 传感器配件 60001-008

60001-008概述

    光电隔离器电子模块产品技术手册

    产品简介


    光电隔离器是一种用于连接增量编码器和接收电子设备之间的电子模块。它能够接受单端或差分输入,并提供单端或差分输出,配置为开路集电极或线驱动。这种光电隔离器可适用于多种电压(5V至28VDC),并具有高度的噪声抗干扰能力。主要应用于自动化控制、机器人、工业控制等领域。

    技术参数


    - 输出码格式:双通道正交信号(A、B、Z、A/、B/、Z/)
    - 输出信号类型:
    - 差分线驱动器(使用连接指导#1)
    - 单端线驱动器(使用连接指导#2)
    - 单端开路集电极带内部上拉电阻(使用连接指导#3)
    - 单端开路集电极(使用连接指导#3)
    - 输出信号电压等级:5VDC(TTL、RS422兼容)、12-15VDC、24VDC
    - 频率响应:最大1MHz
    - 电源要求:5-28VDC ±5%,75mA加负载电流
    - 保护水平:电源线能承受高达60伏的过电压和反向电压
    - 封装尺寸:高114.4mm × 宽99mm × 厚22.5mm
    - 安装方式:通过DIN导轨EN 50 022(35mm × 7.5mm)安装

    产品特点和优势


    - 高可靠性:通过光学隔离器可以消除信号传输过程中的电磁干扰,提高系统稳定性。
    - 灵活性:支持多种输出信号类型和电压等级,适用于不同需求的系统。
    - 多路输出:最多可以串联8个光电隔离器模块以同时提供多个输出到控制器或PLC。
    - 高速性能:1MHz的最大吞吐能力,适合高速信号传输场合。

    应用案例和使用建议


    - 解决电气冲突:光电隔离器可以安装在接收电子设备附近,用于接收和过滤编码器信号,减少电缆效应对信号的影响。
    - 信号分配:光电隔离器可以用于将单个编码器输出信号分配给多个设备,如图5所示。
    - 中继放大:在长距离电缆运行时,光电隔离器可用作中点重复器,接收、放大和重播信号,如图6所示。

    兼容性和支持


    光电隔离器模块可以与其他各种编码器和接收电子设备配合使用。厂商提供了广泛的电源选项和多种连接方式,确保与其他系统的兼容性。客户可以通过电话或官方网站获得技术支持和服务。

    常见问题与解决方案


    - 问题:信号传输不稳定
    - 解决方法:确保所有接线正确无误,并检查电源电压是否符合规定。
    - 问题:设备无法正常启动
    - 解决方法:检查是否有短路或接地不良现象,确认所有接线都已按要求连接好。
    - 问题:信号质量差
    - 解决方法:使用光电隔离器来提升信号质量,减少干扰。

    总结和推荐


    这款光电隔离器具备高可靠性、灵活性和高性能,是实现高速、稳定信号传输的理想选择。适用于自动化控制系统、机器人和工业控制等领域。鉴于其在多种复杂应用场景下的表现优异,强烈推荐此产品。

60001-008参数

参数
零件状态 在售
包装方式 散装

60001-008厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

60001-008数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 传感器配件 SENSATA TECHNOLOGIES 60001-008 60001-008数据手册

60001-008封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 465.308 ¥ 4271.5274
3+ $ 437.4864 ¥ 4016.1252
5+ $ 417.8898 ¥ 3836.2284
10+ $ 400.5732 ¥ 3677.262
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4271.52
