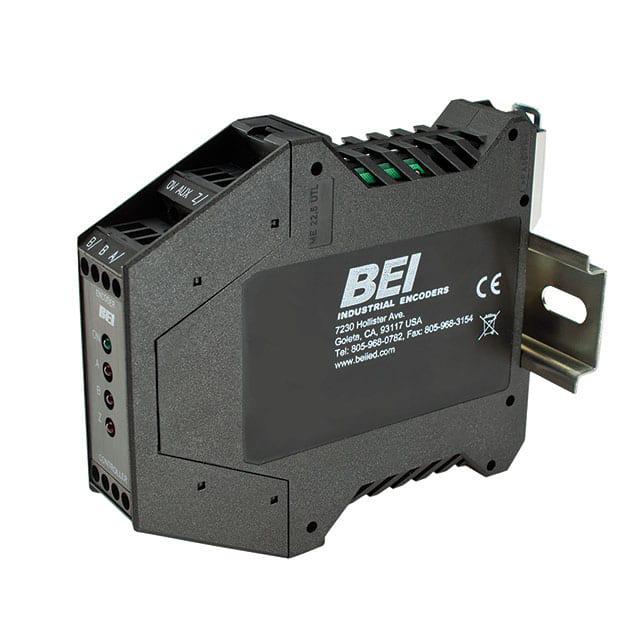

60001-004

产品分类: 传感器配件
产品描述:
供应商型号: 60001-004
供应商: Master
标准整包数: 1
SENSATA TECHNOLOGIES 传感器配件 60001-004

60001-004概述

    光电隔离器技术手册
    光电隔离器(Optical Isolator)是电子模块的一种,用于实现光电隔离,保证信号传输的安全性与稳定性。它广泛应用于工业自动化、过程控制、医疗设备等领域。本文将详细介绍该光电隔离器的技术参数、特点、应用案例及使用建议。

    产品简介


    光电隔离器是一种用于信号传输的电子模块,主要用于将输入信号进行光电隔离并提供输出信号。其功能在于实现信号的可靠传输,避免电磁干扰和其他外部因素的影响。这些隔离器主要应用在传感器、编码器和其他自动化设备中,确保信号的准确性。

    技术参数


    1. 输出码格式:
    - 双通道正交加索引和补码:A, B, Z, A/, B/, Z/
    - 数据线可选A、B、Z、A/、B/、Z/
    2. 信号类型:
    - 差分线驱动器(按连接说明#1)
    - 单端线驱动器(按连接说明#2)
    - 内部带拉高电阻的单端开路集电极(按连接说明#3)
    - 单端开路集电极(按连接说明#3)
    3. 输出电压:
    - 5 VDC (TTL, RS422兼容,线驱动)
    - 12-15 VDC
    - 24 VDC
    4. 频率响应:
    - 最大为1 MHz
    5. 电源要求:
    - 5-28 VDC ±5%,75mA加负载电流
    6. 输出选项:
    - 28V/V 线驱动器,100mA 源/灌,Vout=Vin
    - 28V/5 线驱动器,100mA 源/灌,Vout=5V(供电电压>12VDC时输出电流降至50mA)
    - 28V/OC NPN 开路集电极,80mA 灌电流
    7. 保护等级:
    - 供电线路对过压至60伏和反向电压具有保护作用

    产品特点和优势


    1. 高噪声免疫力:
    - 差分输入能够有效抑制噪声干扰,提高信号传输的可靠性。

    2. 多种输出配置:
    - 可以根据不同的需求选择不同的输出配置,如差分线驱动、单端线驱动等。

    3. 宽电压范围:
    - 支持从5V到28V的电源电压,适应性强。

    4. 多模块组合:
    - 最多可以串接8个模块,同时提供多个输出,适用于复杂的系统架构。

    应用案例和使用建议


    1. 解决电气冲突:
    - 在系统中,如果编码器输出与接收电子设备存在不兼容问题,可以通过安装光电隔离器来解决。例如,单端TTL接收器与编码器之间的长距离电缆可能导致信号衰减和环路噪声,安装光电隔离器可以显著提升信号质量。
    2. 信号分配器:
    - 光电隔离器可以用于将单个编码器信号分配给多个设备,每个设备都可以通过一个光电隔离器模块获取信号。这特别适用于需要同时驱动多个设备的应用场景。
    3. 中继器:
    - 对于非常长的电缆运行(超过500英尺),可以在中间安装光电隔离器作为中继器,接收、放大并重新广播信号。
    使用建议:
    - 根据系统的具体要求选择合适的光电隔离器模块,特别是在不同逻辑电压和输出类型的情况下。
    - 确保正确安装光电隔离器,特别是在长距离信号传输时,以最大限度地减少信号损失和噪声干扰。

    兼容性和支持


    光电隔离器模块可以与其他标准电子设备兼容,特别是那些具有5V、12V或24V输入的设备。供应商提供了详细的安装和使用指南,并提供技术支持和服务,确保客户能够正确安装和使用产品。

    常见问题与解决方案


    1. 电源不匹配:
    - 确保电源电压在5V至28V之间,不要直接连接到交流电源主线上。

    2. 信号失真:
    - 使用差分线驱动配置可以有效减少信号失真,提高信号质量。
    3. 误码率高:
    - 检查所有连接是否正确,并确认是否选择了正确的模块型号。

    总结和推荐


    光电隔离器是一种功能强大的信号传输模块,具有广泛的适用性和优异的性能。它通过光电隔离技术提高了信号传输的稳定性和可靠性,特别适用于自动化和控制系统中的关键应用。对于需要高精度和稳定性的项目,强烈推荐使用这款光电隔离器模块。
    总之,该光电隔离器凭借其出色的噪声免疫能力、灵活的配置选项以及强大的兼容性,为各种工业应用提供了理想的解决方案。无论是解决电气冲突、信号分配还是长距离信号传输,光电隔离器都展现出了卓越的性能和价值。

60001-004参数

参数
零件状态 在售
包装方式 盒装,散装
