67L070

产品分类: 温度传感器
产品描述: Sensata / Airpax 温控开关, 断开温度+70°C, NC, 最高温度+130°C
供应商型号: SR-67L070
供应商: 海外现货
标准整包数: 1

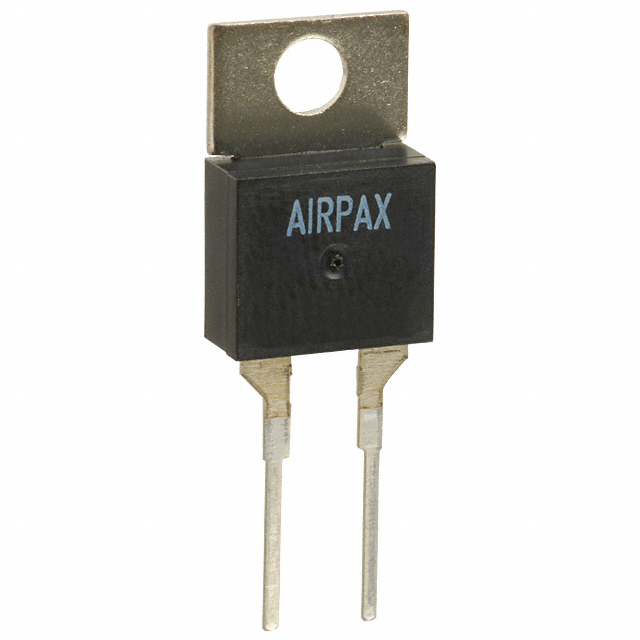

SENSATA TECHNOLOGIES 温度传感器 67L070

67L070概述

    6700 系列 TO-220 小型双金属盘式温控开关技术手册

    产品简介


    Airpax® 6700 系列是一款符合 RoHS 指令的正极性快响应单极单掷微型双金属温控开关,集成了准确且可靠的传感和开关功能。该产品外形尺寸符合国际标准 Y220 / TO220,便于采用高速自动化设备进行表面贴装和焊接,从而省去了昂贵的手动放置和端接步骤,特别适用于电源管理。

    技术参数


    - 接触电阻:最大 50 毫欧姆(在额定寿命前后)
    - 接触额定值:
    - UL 认证:
    - 48 VDC 1A(阻性)
    - 120 VAC 1A(阻性)
    - 5 VDC 0.02A(阻性)
    - 24 VAC 1A(主电路)
    - VDE 认证:
    - 48 VDC 0.5A(阻性),20,000 次循环
    - 5 VDC 0.01A(阻性),100,000 次循环
    - 操作模式:开路(断开)或闭合(连接)
    - 操作温度范围:40°C 至 130°C(104°F 至 266°F)
    - 温度公差:±5°C(±9°F),可按 5°C 增量设置
    - 短时/长时暴露极限:
    - 短期:260°C(500°F),持续 10 秒
    - 长期:-55°C 至 160°C(-67°F 至 320°F)
    - 绝缘电阻:500 VDC 下为 100 兆欧姆
    - 电介质强度:镍镀铜支架具有 1480 VAC(60Hz,1 秒)终端到外壳的电介质强度;塑料支架具有 2000 VAC(60Hz,1 秒)终端到外壳的电介质强度
    - 振动测试:通过 Mil-Std-202 方法 204D,条件 D,频率范围 10 到 2000 Hz
    - 冲击测试:通过 Mil-Std-202 方法 213,条件 C,100 G,持续时间 6 毫秒,半正弦波
    - 密封性:高耐热环氧树脂密封,防水等级符合 Sensata 规范 S-722,单位在 9 英寸水下浸泡 2 分钟不泄漏
    - 基础材料:聚苯硫醚(PPS),94 VO 级别
    - 终端材料:65% 铜,18% 镍
    - 重量:约 0.5 克

    产品特点和优势


    - 环保:符合 RoHS 指令,环保材料
    - 高可靠性:符合 UL 和 VDE 认证标准
    - 易于安装:支持自动贴装,简化生产流程
    - 广泛应用:适用于计算机、航空航天、汽车、医疗设备和测试仪器等多种场合
    - 长期稳定:可实现多达 20,000 次寿命周期
    - 金触点:采用金镀层触点,提高电气性能

    应用案例和使用建议


    - 计算机及外围设备:用于过热保护、风扇控制等
    - 航空与航天:监测发动机温度、环境温度变化
    - 汽车行业:用于引擎管理系统,确保安全运行
    - 医疗设备:用于生命体征监控系统
    - 测试仪器:用于设备状态监测
    使用建议:
    - 在高温环境下工作时,确保温控开关正确安装并使用适当的散热措施
    - 定期检查温控开关的工作状态,确保系统正常运行
    - 选择合适的温度设置以适应具体应用场景需求

    兼容性和支持


    - 兼容性:符合国际电子封装标准 TO-220/Y-220
    - 支持服务:提供客户技术支持,可通过电话和电子邮件联系全球销售和服务团队
    - 认证:通过 cRUus E36687、VDE 40028976 认证

    常见问题与解决方案


    - 问题 1:接触电阻过高
    - 解决方法:检查触点清洁度和接触压力
    - 问题 2:无法正常关闭
    - 解决方法:重新校准温度设置
    - 问题 3:温度波动较大
    - 解决方法:检查散热措施和安装位置

    总结和推荐


    Airpax® 6700 系列温控开关具备高可靠性、长寿命、易安装的特点,广泛应用于多个行业。特别适合需要紧凑设计和高精度温控的应用场景。推荐使用本产品,因其卓越的性能和广泛的适用性,有助于提升系统整体可靠性和安全性。

67L070参数

参数
精度 -
温度范围 -
温度阈值 70°C
长*宽*高 10.16mm*4.7mm*8.89mm
通用封装 TO-220
安装方式 通孔安装
零件状态 在售
包装方式 管装

67L070厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

67L070数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 温度传感器 SENSATA TECHNOLOGIES 67L070 67L070数据手册

67L070封装设计

查看详情并下载
Symbol
Footprint
3D Model
