01064-077

产品分类: 其他传感器
产品描述:
供应商型号: 1724-01064-077-ND
供应商: Digi-Key
标准整包数: 1

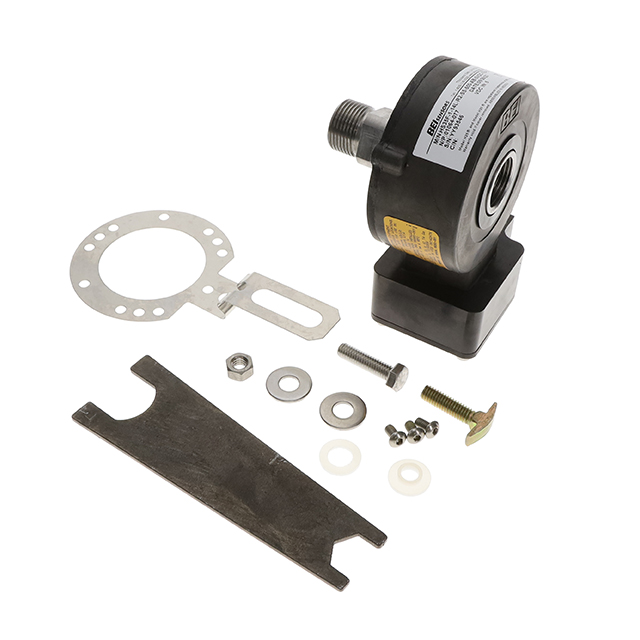

SENSATA TECHNOLOGIES 其他传感器 01064-077

01064-077概述

    HS35 双输出编码器技术手册

    产品简介


    HS35双输出编码器是一款将坚固耐用的设计与空心轴编码器特点相结合的电子元件。它的设计特点包括双重轴承和轴密封,确保达到NEMA 4、13和IP65的环境等级。它还配备了一个金属外壳和密封连接器或电缆夹,可以适应直径最大为1英寸(约25.4毫米)的轴。可选的绝缘套筒使其能够安装到更小直径的轴上。此外,该编码器提供通轴和盲轴两种版本,以满足不同的安装需求。其主要应用包括电机反馈、向量控制、印刷行业、机器人控制、油田服务和网络过程控制等领域。

    技术参数


    机械规格
    - 轴孔直径:1.00"、0.875"、0.750"、0.625"、0.500"。所有轴孔均配有绝缘套筒。
    - 允许的偏移量:在距轴端0.75"处的最大总指示偏差(T.I.R.)为0.005"。
    - 轴心度:最大0.001 T.I.R.。
    - 启动扭矩(25°C时):通过轴版本(SS)最大为7英寸-盎司;盲轴版本(BS)最大为4英寸-盎司。
    - 轴承材料:SAE 52100高碳钢。
    - 轴材料:416不锈钢。
    - 轴承座材料:压铸铝,带有保护涂层。
    - 盖子材料:压铸铝,带有保护涂层。
    - 轴承寿命:7.5 × 10^9转(在2500 RPM下运行可达50,000小时)。
    - 最大转速:6000 RPM。
    - 转动惯量:0.019盎司-英寸^2秒。
    - 重量:约18盎司。
    环境规格
    - 防护等级:NEMA 4和13(IP65),需配有轴封(在带MS连接器的单元上)或电缆夹(在带电缆终端的单元上)。
    - 工作温度范围:操作温度0°C至70°C;扩展温度测试最高可达105°C(见注8);存储温度-25°C至90°C,除非指定了扩展温度选项。
    - 冲击:50 g,持续11毫秒。
    - 振动:5至2000 Hz频率范围内,加速度20 g。
    - 湿度:无冷凝的情况下高达98%相对湿度。
    电气规格
    - 输出格式:两通道正交输出,1/2周期指数门控负B通道。
    - 每转圈数:1至80,000圈(参见表A)。分辨率超过5000的请参考表A中的插值选项。
    - 供电电压:5至28 VDC(参见注5)。
    - 电流要求:典型值为100 mA(含输出负载),最大值为250 mA。
    - 电压/输出
    - 15V/V:输入5-15 VDC,输出等于输入电压。
    - 28V/V:线驱动器,输入5-28 VDC,输出等于输入电压。
    - 28V/5:线驱动器,输入5-28 VDC,输出为5 VDC。
    - 28V/OC:开路集电极,输入5-28 VDC,开路输出。
    - 保护级别:反向、过电压和输出短路保护。
    - 频率响应:最高150 kHz(分辨率最高达5000 CPT;分辨率高于5000 CPT时,频率响应可达300 KHz,具体参见注7)。
    - 输出端子和引脚定义:参见表1。

    产品特点和优势


    HS35双输出编码器具有以下独特功能和优势:
    - 坚固耐用:采用双重轴承和轴密封,达到NEMA 4、13和IP65的环境等级。
    - 高可靠性:拥有长达50,000小时的轴承寿命,适用于各种严苛环境。
    - 双重输出:提供冗余编码信号,可用于双重分辨率或同时向两个独立控制器发送信号。
    - 广泛的应用领域:适用于电机反馈、向量控制、印刷行业、机器人控制等多个领域。

    应用案例和使用建议


    根据手册中的描述,HS35编码器广泛应用于多个领域,如:
    - 电机反馈:确保电机的准确反馈和控制。
    - 向量控制:提高系统的控制精度和稳定性。
    - 印刷行业:用于高精度定位和运动控制。
    - 机器人控制:实现精准的位置反馈和运动控制。
    - 油田服务:用于复杂的油气田监测和控制。
    - 网络过程控制:保证生产线上的精确同步和控制。
    使用建议:
    - 在选择合适的供电电压和电流时,应注意其对系统整体功耗的影响。
    - 需要根据应用的具体要求,选择合适的轴孔直径和分辨率。

    兼容性和支持


    HS35编码器与多种工业标准连接器兼容,包括M12、M16和M18等。Sensata公司提供了详尽的技术支持和维护服务,用户可以通过公司官网或客服热线获取进一步的信息和支持。

    常见问题与解决方案


    - 问题:启动扭矩过高。
    - 解决方案:考虑更换为带有绝缘套筒的小直径轴或选用带有低启动扭矩的油封。
    - 问题:环境温度超出正常范围。
    - 解决方案:咨询工厂以获得扩展温度范围的产品型号。
    - 问题:需要更高的频率响应。
    - 解决方案:咨询工厂以了解是否有更高频率响应的型号可用。

    总结和推荐


    HS35双输出编码器以其坚固耐用、高可靠性和广泛应用的优势,成为多种工业场合的理想选择。特别是在需要高度准确位置反馈和严格环境防护的应用中,这款编码器表现出色。综上所述,强烈推荐在相关领域使用该产品。

01064-077参数

参数
安装方式 底座安装,推入式
应用等级 商业级
零件状态 在售
包装方式 盒装

01064-077厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

01064-077数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 其他传感器 SENSATA TECHNOLOGIES 01064-077 01064-077数据手册

01064-077封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2565.056 ¥ 21466.3124
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 21466.31
