首页  >  产品百科  >  UPD2415

UPD2415

产品分类: 固态继电器
产品描述: AC,过零 24V~280V 15A 3V~32V(DC) SIP-6 通孔安装
供应商型号: Q-UPD2415
供应商: 期货订购
标准整包数: 5

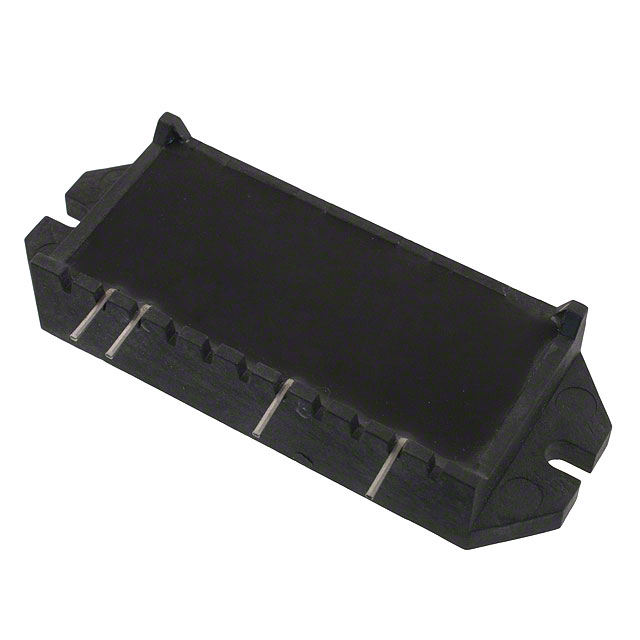

SENSATA TECHNOLOGIES 固态继电器 UPD2415

UPD2415概述

    UPD24系列固态继电器技术手册

    产品简介


    UPD24系列固态继电器是一种单通道固态继电器(SSR),适用于多种工业应用。该继电器通过PCB或面板快速连接端子进行安装,支持交流电压为280VAC下的15A和25A负载电流。该继电器具备零交叉(电阻负载)或随机开启(感性负载)输出模式,特别适用于重工业负载的控制。

    技术参数


    - 控制电压范围: 3-32 VDC
    - 典型输入电流: 10 mA DC
    - 最大开断时间: 0.02毫秒
    - 最小关断电压: 1.0 VDC
    - 最大开启动时间: 1/2周期
    - 工作电压范围: 24-280 VAC (47-440Hz)
    - 最大负载电流: 25 Arms
    - 瞬态过电压: 600 Vpk
    - 最大1周期浪涌电流: 239/250 Apk (50/60Hz)
    - 最大导通电压降: 1.4 Vpk
    - 热阻:0.7°C/W
    - 绝缘耐压: 2500 Vrms
    - 绝缘电阻: 10^9 Ohms
    - 最大容许电容: 10 pF
    - 工作温度范围: -40°C至80°C
    - 存储温度范围: -40°C至125°C
    - 重量: 1.5 盎司(42.5克)

    产品特点和优势


    UPD24系列固态继电器具有以下独特功能和优势:
    - 广泛的负载电流支持:能够支持15A和25A的负载电流,适用于不同负载需求的应用场景。
    - 零交叉或随机输出模式:可以根据负载类型选择零交叉或随机输出模式,提高系统的可靠性和稳定性。
    - 低泄漏电流:采用无泄放电阻的设计,提供更低的泄漏电流,增强系统安全性和可靠性。
    - 高耐压能力:具备高达600V的瞬态过电压承受能力,确保在高压环境下的稳定运行。
    - 低功耗:低导通电压降和高效设计使得功耗极低,有利于延长设备寿命和降低能耗。

    应用案例和使用建议


    应用案例:
    - 工业自动化生产线控制
    - 电机控制和驱动
    - 加热系统控制
    - 照明控制系统
    使用建议:
    - 确保负载电流不超过额定电流,并留有足够的余量。
    - 在使用过程中注意散热,避免因过热导致故障。
    - 定期检查输入输出接线,确保连接牢固,避免短路风险。
    - 如需频繁开关,考虑使用带有散热片的设计以提高散热效果。

    兼容性和支持


    - 兼容性:UPD24系列固态继电器可与各种控制电路和负载配合使用,广泛应用于工业自动化和控制领域。
    - 技术支持:Crydom公司提供详尽的技术文档和在线支持服务,帮助客户解决在使用过程中遇到的问题。

    常见问题与解决方案


    - Q: 继电器无法正常工作
    - A: 检查输入电压是否在3-32 VDC范围内,确认接线是否正确且牢固。
    - Q: 负载电流不稳定
    - A: 确保负载电流不超过额定电流,并检查是否存在其他外部干扰因素。
    - Q: 散热问题
    - A: 使用散热片或其他散热措施,保证设备在安全的工作温度范围内运行。

    总结和推荐


    综上所述,UPD24系列固态继电器凭借其出色的电气性能、稳定的控制能力和广泛的应用范围,成为工业自动化和控制领域的理想选择。建议在需要高可靠性和稳定性的应用场景中优先考虑使用该产品。Crydom公司的全面支持和服务体系也为其提供了可靠的保障。总体而言,UPD24系列固态继电器是一个值得信赖的产品,推荐在合适的场合使用。

UPD2415参数

参数
输出类型 AC,过零
负载电压 24V~280V
输入电压 3V~32V(DC)
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 15A
通用封装 SIP-6
安装方式 通孔安装
零件状态 在售
包装方式 散装

UPD2415厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

UPD2415数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES UPD2415 UPD2415数据手册

UPD2415封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 63.5125 ¥ 520.8025
20+ $ 60.1125 ¥ 492.9225
库存: 500
起订量: 5 增量: 5
交货地:
最小起订量为:5
合计: ¥ 2604.01
