UPD2415DF

产品分类: 固态继电器
产品描述: AC,过零 24V~280V 15A 3V~15V(DC) 底座安装
供应商型号: 558-UPD2415DF
供应商: Mouser
标准整包数: 1

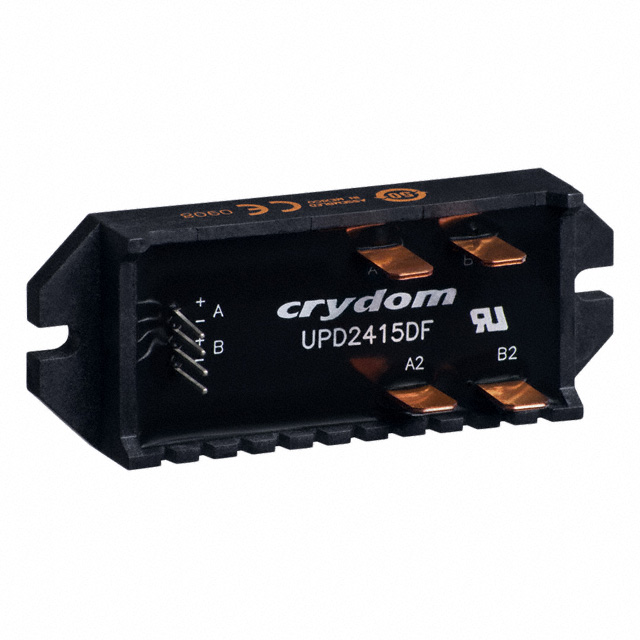

SENSATA TECHNOLOGIES 固态继电器 UPD2415DF

UPD2415DF概述

    UPD24D系列固态继电器技术手册

    产品简介


    UPD24D系列是单列直插式(SIP SSR)固态继电器,内部包含两个独立控制输入通道的继电器。每个通道的额定电流为15A@280VAC。它采用印刷电路板(PCB)安装或快速连接端子面板安装(带“F”选项)。这款继电器配备了相控输出,适用于重工业负载,并支持零电压开关(适用于电阻负载)或随机触发(适用于电感负载)。此外,UPD24D系列具有低泄漏电流(无吸波器)的输出,适合需要高可靠性的应用场合。

    技术参数


    | 参数 | UPD2415D | UPD2415D-10 |
    |
    | 操作电压(47-440Hz)[Vrms] | 24-280 | 24-280 |
    | 最大负载电流[A rms] | 15 | 15 |
    | 热阻,结到壳体[°C/W] | 1.2 | 1.2 |
    | 熔断最大I²t [A² sec] | 66/60 | 66/60 |
    | 最大断开状态泄漏电流 [mA rms] | 0.1 | 0.1 |
    | 最小功率因数(最大负载时) | - | - |
    | 最大关断状态dv/dt[V/μsec] | - | - |
    | 控制电压范围[Vdc] | 3-15 | 3-15 |
    | 必须导通电压[Vdc] | 3.0 | 3.0 |
    | 必须关断电压[Vac] | 1.0 | 1.0 |
    | 输入电流@12VDC[mAdc] | 36 | 36 |
    | 输入阻抗[Ω] | 300 | 300 |
    | 最大导通时间[msec] | 0.02 | 0.02 |
    | 最大断开时间[msec] | 0.02 | 0.02 |
    | 最大冲击电流 [Apk] | - | - |
    | 导通状态电压降@额定电流[Vpk] | - | - |

    产品特点和优势


    UPD24D系列固态继电器的独特之处在于其双通道设计,每个通道都可以独立控制,这对于需要多个继电器来实现不同控制逻辑的应用非常有用。该产品采用零电压或随机触发模式,能够满足不同类型的负载需求。其低泄漏电流特性使得该继电器能够在高压环境下保持出色的稳定性和可靠性,尤其适合对可靠性要求较高的工业应用场合。

    应用案例和使用建议


    UPD24D系列广泛应用于工业自动化设备、电机控制、加热系统和照明控制系统等。以电机控制为例,该继电器可以用于控制电机的启动和停止,尤其是在高负载情况下也能保证长期稳定运行。为了确保最佳性能,建议在设计和安装时严格遵循制造商提供的电气和机械规范,例如正确选择散热片并确保良好的通风条件。

    兼容性和支持


    UPD24D系列继电器提供了多种安装方式,包括PCB安装和面板安装(带有快速连接端子),这使其能够适应不同的安装需求。同时,Crydom公司为用户提供全面的技术支持和售后服务,确保用户能够充分发挥该产品的性能优势。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备启动时出现异常噪声 | 检查负载是否超出额定值,调整负载连接方式 |
    | 设备无法正常关断 | 检查控制电压是否达到必须关断电压 |
    | 设备温度过高 | 检查散热装置是否正常,确保良好的通风环境 |

    总结和推荐


    UPD24D系列固态继电器凭借其高性能、双通道独立控制和广泛的适用性,成为了工业控制领域的理想选择。其低泄漏电流和优良的耐久性使其在各种苛刻条件下都能表现出色。因此,对于需要高性能和稳定性的应用场合,强烈推荐使用UPD24D系列固态继电器。务必访问官方网站了解最新规格和更多详细信息:[www.crydom.com](http://www.crydom.com)。

UPD2415DF参数

参数
负载电流额定值 15A
输出类型 AC,过零
负载电压 24V~280V
输入电压 3V~15V(DC)
控制电压 -
开关功能 -
最大导通电阻 -
安装方式 底座安装
零件状态 在售
包装方式 散装

UPD2415DF厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

UPD2415DF数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES UPD2415DF UPD2415DF数据手册

UPD2415DF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 94.4352 ¥ 877.7751
10+ $ 88.4736 ¥ 822.3621
50+ $ 84.4095 ¥ 784.5863
100+ $ 82.0155 ¥ 762.3341
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 877.77
直接购买
加入购物车
