首页  >  产品百科  >  PM6760A25RP

PM6760A25RP

产品分类: 固态继电器
产品描述: Sensata / Crydom 固态继电器, PM67系列, 面板安装, 最大负载电流25 A, 最大负载电压600 V 交流
供应商型号: Q-PM6760A25RP
供应商: 期货订购
标准整包数: 10

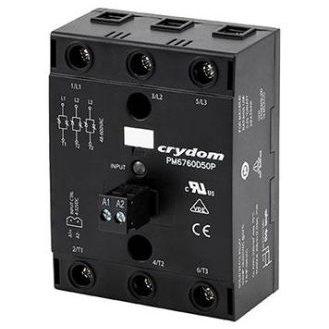

SENSATA TECHNOLOGIES 固态继电器 PM6760A25RP

PM6760A25RP概述

    PM67系列紧凑型三相固态继电器技术手册

    1. 产品简介


    PM67系列是森萨塔科技公司生产的一款紧凑型三相固态继电器(SSR),适用于需要高电流控制的应用场合。该继电器采用标准Hockey Puck SSR封装形式,面板安装,尺寸为67.5mm宽。输出电流可达每通道75安培(@40°C),额定电压最高可达600VAC。PM67适用于加热、运动控制及照明等多种工业应用场合。

    2. 技术参数


    PM67系列的技术参数如下:
    - 操作电压:47-440Hz,48-600VRMS
    - 瞬态过电压:1200Vpk
    - 最大关断状态漏电流:1mARMS
    - 最小关断状态dV/dt:500V/μsec
    - 负载电流(通用):25A至75A @ 40°C
    - 启动电流(电机启动):6.4A/3.9A至21A/17.6A @ 40°C
    - 最大半周期熔断能量:8320A²sec @ 60Hz
    - 最小功率因数:0.5 @ 最大负载
    - 温度范围:工作温度 -40至80°C;存储温度 -40至100°C
    - 防护等级:IP20触摸安全外壳
    - 认证:UL 508, C22.2 No. 14, EN 62314, IEC 61373, IEC 60335-1

    3. 产品特点和优势


    PM67系列固态继电器具有以下特点和优势:
    - 集成保护功能:内置过电压保护,选配过温保护。
    - 易于安装:大笼式端子允许直接连接2AWG电线,无需额外配件。
    - 兼容性强:符合UL和VDE标准,适用于各种应用场景。
    - 高性能:与前代产品和竞争对手相比,具有更好的性能表现。

    4. 应用案例和使用建议


    PM67系列固态继电器广泛应用于各种工业场合,如塑料注射成型机、包装机械、工业烤箱、照明控制、专业烹饪设备、泵控制、输送机驱动、HVAC&R系统等。在实际应用中,确保正确的散热管理是关键。根据热曲线图,在不同环境温度下的负载电流会有所不同。在进行安装时,选择合适的散热片并确保良好的自然对流是非常重要的。

    5. 兼容性和支持


    PM67系列固态继电器具有广泛的兼容性,可与其他标准电气设备和控制系统配合使用。制造商提供详细的安装指南和技术支持服务,以帮助客户更好地理解和使用该产品。

    6. 常见问题与解决方案


    在使用PM67系列固态继电器过程中,可能会遇到以下问题及解决方案:
    - 问题:如何正确安装SSR?
    - 解决办法:按照安装说明书的指示进行安装,确保使用合适的热导垫,并按照规定的扭矩值紧固螺丝。

    - 问题:如何处理报警信号?
    - 解决办法:检查控制输入,若发现报警信号,可能是由于过温导致,需要确认环境温度并采取适当的散热措施。

    7. 总结和推荐


    PM67系列固态继电器是一款高性能、多功能的产品,特别适合于需要精确控制高电流的应用场合。其坚固耐用的设计、易于安装的特点以及广泛的适用性,使其在市场上具有很强的竞争力。总体来说,该产品在工业应用中表现出色,值得推荐使用。

PM6760A25RP参数

参数
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 25A
输出类型 AC
负载电压 48V~600V
输入电压 90V~280V
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 盒装,散装

PM6760A25RP厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

PM6760A25RP数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES PM6760A25RP PM6760A25RP数据手册

PM6760A25RP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 260.2125 ¥ 2133.7425
库存: 1000
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 21337.42
直接购买
加入购物车
