D06D80

产品分类: 固态继电器
产品描述: Sensata / Crydom 固态继电器, D06D系列, 表面贴装, 最大负载电流80 A, 最大负载电压60 V 直流
供应商型号: N-D06D80
供应商: 云汉优选
标准整包数: 1

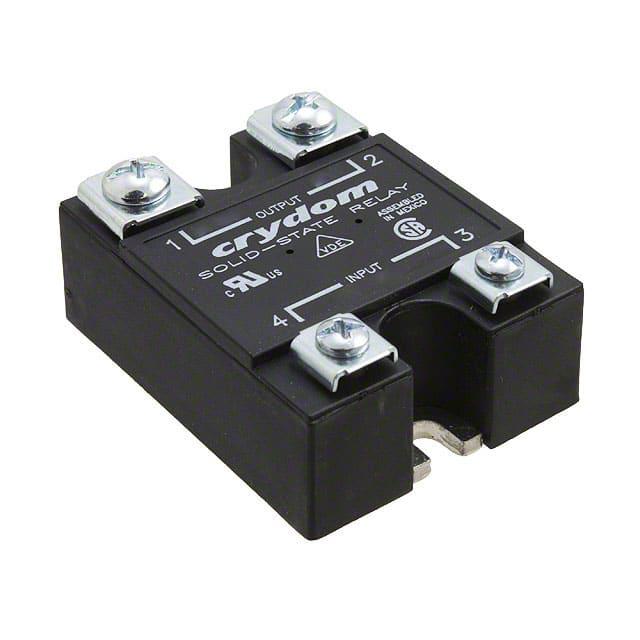

SENSATA TECHNOLOGIES 固态继电器 D06D80

D06D80概述

    D06D系列面板安装式固态继电器技术手册

    1. 产品简介


    D06D系列固态继电器是用于电力控制的高性能电子元器件,主要用于工业自动化、电机控制、加热控制和其他需要快速、无噪音开关的应用场景。其主要功能是在60 VDC下实现从60安培到100安培的大电流控制。由于其高效的控制能力和出色的稳定性,D06D系列在诸多工业领域中得到了广泛应用。

    2. 技术参数


    D06D系列的主要技术参数如下:
    - 输出规格
    - 额定电流:60 A、80 A、100 A
    - 最大断开状态泄漏电流:0.1 mA
    - 最大负载电流:60 A时为3 A,80 A时为5 A,100 A时为7 A
    - 最小负载电流:5 mA
    - 最大浪涌电流(10毫秒):60 A时为180 A,80 A时为220 A,100 A时为270 A
    - 最大导通压降:60 A时为0.6 VDC,80 A时为0.7 VDC,100 A时为0.5 VDC
    - 热阻(Junction to Case):60 A时为0.73 °C/W,80 A时为0.73 °C/W,100 A时为0.51 °C/W
    - 最低散热器要求:60 A时为1 °C/W,80 A时为0.5 °C/W,100 A时为0.5 °C/W
    - 最大脉冲宽度调制频率:60 A时为1000 Hz,80 A时为900 Hz,100 A时为700 Hz
    - 输入规格
    - 控制电压范围:3.5-32 VDC
    - 最大反向电压:-32 VDC
    - 最小开启电压:3.5 VDC
    - 必须关闭电压:1 VDC
    - 最小输入电流(导通状态):10 mA
    - 最大输入电流:15 mA
    - 最大导通时间:100 µsec
    - 最大关断时间:150 µsec
    - 绝缘电阻(500 VDC):10^9 欧姆
    - 电容值(输入/输出):8 pF
    - 环境规格
    - 工作温度范围:-40至100°C
    - 存储温度范围:-40至125°C

    3. 产品特点和优势


    D06D系列固态继电器具有以下独特的功能和优势:
    - MOSFET输出设计,响应速度快,可靠性高
    - UL认证和CE符合EN60950-1标准,确保安全性
    - 重新设计的外壳带有防旋转障碍,增强结构稳定性和易用性
    - 支持电磁兼容(EMC)标准,满足Level 3的要求
    - Epoxy Free设计,降低热应力和机械应力的影响

    4. 应用案例和使用建议


    - 应用案例:D06D系列适用于电机控制、加热控制、照明系统和工业自动化等领域。例如,在电机控制应用中,可以使用该继电器实现对电动机的精确控制,从而提高生产效率。
    - 使用建议:对于低电流负载和高环境温度的应用,可能会影响开启时间。因此,在设计电路时应考虑这些因素。此外,合理选择散热器,确保散热效果,以防止过热。

    5. 兼容性和支持


    D06D系列固态继电器兼容多种配件,如保护盖和硬件套件,这些配件能够提供额外的安全保障和易于安装的功能。Sensata Technologies提供了广泛的技术支持和维护服务,以确保客户在使用过程中获得最佳体验。

    6. 常见问题与解决方案


    - 问题1:设备在高温环境下运行不稳定。
    - 解决方案:确保使用适当的散热器,并检查散热器是否正确安装。
    - 问题2:设备在低电流负载条件下无法正常工作。
    - 解决方案:检查最小负载电流要求,并适当增加负载电流。
    - 问题3:设备在高频控制下表现不佳。
    - 解决方案:将控制电压设置在8 VDC以上,并根据实际情况调整负载电流。

    7. 总结和推荐


    D06D系列固态继电器是一款高性能、多功能的产品,特别适用于需要高可靠性和稳定性的工业应用。它具有卓越的性能参数、全面的安全认证以及广泛的兼容性,使得其在市场上具有强大的竞争力。强烈推荐使用该产品来提升工业自动化系统的性能和可靠性。

D06D80参数

参数
负载电压 0V~60V
输入电压 3.5V~32V(DC)
控制电压 3.5V~32V(DC)
开关功能 -
最大导通电阻 8mΩ
负载电流额定值 80A
输出类型 DC
长*宽*高 58.4mm*45.7mm*45.7mm
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

D06D80厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

D06D80数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES D06D80 D06D80数据手册

D06D80封装设计

查看详情并下载
Symbol
Footprint
3D Model
