首页  >  产品百科  >  84137140

84137140

产品分类: 固态继电器
产品描述: Sensata / Crydom 固态继电器, GN系列, 面板安装, 最大负载电流100A 有效值, 最大负载电压660 V 交流
供应商型号: N-84137140
供应商: 云汉优选
标准整包数: 1

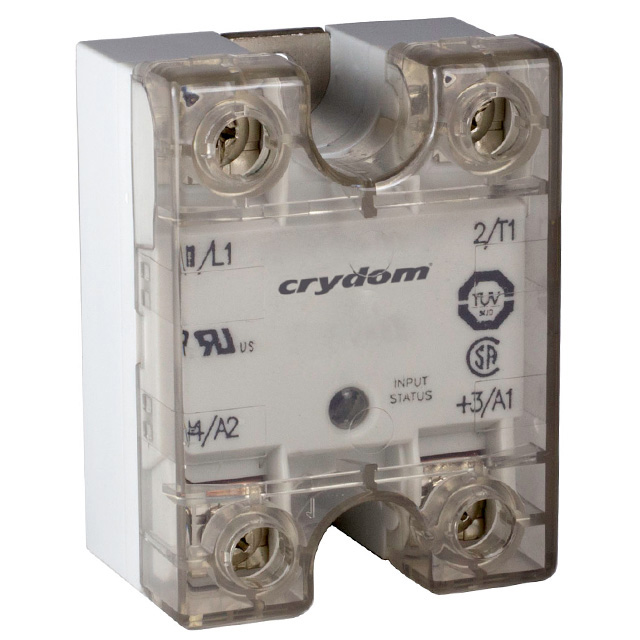

SENSATA TECHNOLOGIES 固态继电器 84137140

84137140概述

    GN系列交流固态继电器技术手册

    1. 产品简介


    GN系列是Crydom公司生产的高性能交流固态继电器(Solid State Relay, SSR)。它广泛应用于工业自动化、电力控制和通信等领域,能够在宽电压范围内实现可靠的开关控制。该系列提供了多种电流等级的选择,以满足不同应用场景的需求。

    2. 技术参数


    - 电流等级: 10A 至 125A
    - 输出电压范围:
    - 24-280 VAC
    - 48-660 VAC
    - 电气特性:
    - 最大瞬时电压峰值: 600V
    - 最大断态泄漏电流: 0.1mArms (24-280 VAC); 0.25mArms (48-660 VAC)
    - 最小断态dv/dt: 500V/μsec
    - 机械特性:
    - 尺寸:1.1" x 1.1" x 0.49"
    - 安装孔直径: 0.19"
    - 环境特性:
    - 工作温度范围: -40°C 至 80°C
    - 存储温度范围: -40°C 至 125°C
    - 额定绝缘电阻: ≥10^9Ω @ 500VDC
    - 认证:
    - UL Approved
    - CE Compliant to EN60950-1
    - EMC Compliant to level 3

    3. 产品特点和优势


    - 多种电流等级选择:10A 到 125A,满足多样化的应用需求。
    - 输入输出隔离:提供 4000Vrms 的输入输出隔离能力,确保安全可靠。
    - 高可靠性:平均无故障时间(MTBF)高达 11,641,553 小时,保证长时间稳定运行。
    - 触摸安全:可选配 IP20 触摸安全盖,增强设备安全性。
    - 改进的固定设计:采用改良的 SEIMS 螺丝和垫片,提高了装配稳定性。
    - EMC 性能优越:符合 EMC level 3 标准,减少了电磁干扰。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化生产线:用于控制电动机、加热设备和灯泡等设备。
    - 楼宇自动化系统:用于智能照明和温控系统的控制。
    使用建议:
    - 在使用前确保所有连接正确无误,并且盖子已安装好。
    - 根据具体应用场景,选择合适的电流等级和输出电压。
    - 在安装过程中遵循推荐的扭矩值,以确保电气连接的稳定性和长期可靠性。

    5. 兼容性和支持


    - 兼容性: GN系列固态继电器可以与多种输入控制信号兼容,如 3-32VDC 或 90-280VAC。
    - 技术支持: Crydom 提供详细的技术文档和支持,如有疑问或需要进一步的信息,请联系技术支持部门。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 继电器不响应 | 检查输入电压是否在规定的范围内;检查连接是否松动。 |
    | 设备过热 | 确保设备有足够的散热条件,必要时添加散热片。 |
    | 控制电压异常 | 确认控制电压源是否正常;更换可能损坏的组件。 |

    7. 总结和推荐


    总结:
    GN系列交流固态继电器以其广泛的电流选择范围、优异的电气性能、高可靠性以及易安装特性,成为工业自动化和电力控制系统中的理想选择。其出色的电磁兼容性和环境适应性使其能够应对各种复杂的工作环境。
    推荐:
    对于需要可靠、高效、高性价比固态继电器的应用场景,强烈推荐使用GN系列交流固态继电器。无论是在工业自动化还是楼宇自动化系统中,GN系列都能够发挥出色的表现,为用户提供稳定的开关控制解决方案。

84137140参数

参数
控制电压 3V~32V(DC)
开关功能 -
最大导通电阻 -
负载电流额定值 100A
输出类型 AC,过零
负载电压 48V~660V
输入电压 4V~32V(DC)
长*宽*高 44.5mm*57.3mm*30.9mm
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

84137140厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

84137140数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES 84137140 84137140数据手册

84137140封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 119.5574 ¥ 1016.2379
3+ $ 114.0313 ¥ 969.2661
5+ $ 110.7924 ¥ 941.7354
10+ $ 106.5288 ¥ 905.4948
库存: 994
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1016.23
