ODC24A

产品分类: 其他继电器
产品描述: I/O Module Relays Output Module 24VDC-IN 13mA 1500VAC Thru-Hole/Plug-In
供应商型号: 558-ODC24A
供应商: Mouser
标准整包数: 1

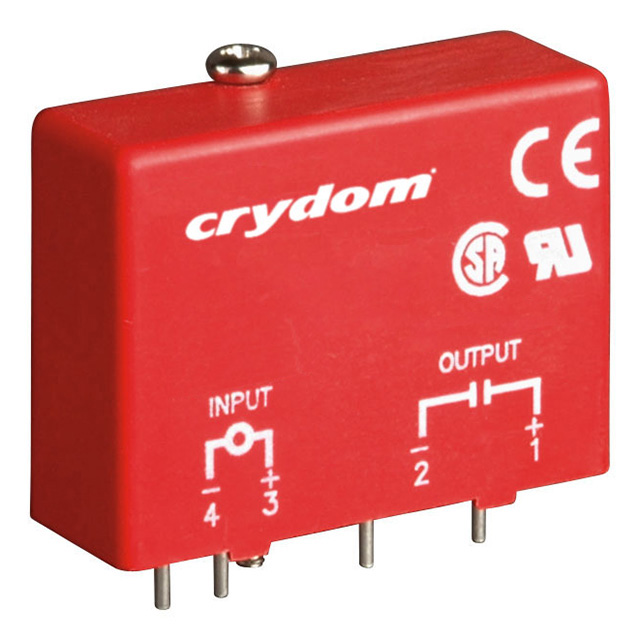

SENSATA TECHNOLOGIES 其他继电器 ODC24A

ODC24A概述


    产品简介


    电子元器件概述
    本文档涉及的产品是固体状态输入输出(I/O)开关模块,型号为ODC5、ODC15、ODC24、ODC5A、ODC15A、ODC24A。这些模块设计用于逻辑控制系统的电气接口,例如从计算机系统到外部负载(如电机、阀门、电磁阀等),或者反过来从外部负载或传感器到微处理器或基于计算机的控制系统。这些模块专为工业环境中长期可靠的使用而设计。

    技术参数


    以下表格列出了这些模块的技术参数和性能指标:
    | 参数 | ODC5 | ODC15 | ODC24 | ODC5A | ODC15A | ODC24A |
    ||
    | 额定输入电压 [Vdc] | 5 | 15 | 24 | 5 | 15 | 24 |
    | 输入电压范围 [Vdc] | 2.5~7.5 | 8.5~20 | 16.5~30.5 | 2.5~7.5 | 8.5~20 | 16.5~30.5 |
    | 必须关闭电压 [Vdc] | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 |
    | 典型输入电流 [mAdc] | 10 | 10 | 11 | 10 | 10 | 11 |
    | 最大输入电流 [mAdc] | 27 | 20 | 15 | 27 | 20 | 15 |
    | 额定输入电阻 [ohm] | 240 | 900 | 2.2K | 240 | 900 | 2.2K |
    | 额定输出电压 [Vdc] | 24 | 24 | 24 | 100 | 100 | 100 |
    | 输出电压范围 [Vdc] | 3~60 | 3~60 | 3~60 | 5~200 | 5~200 | 5~200 |
    | 最大关断泄漏电流 [mAdc] | 1.0 | 1.0 | 1.0 | 2.0 | 2.0 | 2.0 |
    | 最大导通电流 [Adc] | 3 | 3 | 3 | 1 | 1 | 1 |
    | 最小导通电流 [mAdc] | 10 | 10 | 10 | 10 | 10 | 10 |
    | 最大浪涌电流 [A peak] | 5 | 5 | 5 | 5 | 5 | 5 |
    | 导通时的最大电压 [V peak] | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
    | 导通时间 [µsec] | 10 | 10 | 10 | 10 | 10 | 10 |
    | 关断时间 [µsec] | 100 | 100 | 100 | 100 | 100 | 100 |

    产品特点和优势


    - 长寿命和可靠性:专为工业环境中的长期可靠运行而设计。
    - 光电隔离:提供电隔离功能,确保逻辑控制系统不受噪声干扰。
    - UL、CSA和CE认证:符合国际标准,保障安全性和可靠性。
    - 指示LED:显示模块的状态,便于监控和故障排查。
    - 快速熔断器保护:内置4A快熔保险丝,保护模块免受过载损害。

    应用案例和使用建议


    这些模块广泛应用于工业自动化、楼宇自动化和过程控制系统等领域。例如,在工业自动化领域,这些模块可以用于控制电机、电磁阀和各种类型的执行机构。在使用过程中,建议遵循以下几点:
    - 安装注意事项:不要在带电电路中安装或移除模块,以避免高压风险。
    - 浪涌保护:在感性负载上安装外置续流二极管,以防止电压尖峰。

    兼容性和支持


    这些模块可以与其他标准电气系统兼容。厂家提供了详细的安装指南和技术支持服务。如果您有任何疑问或需要帮助,可以通过以下联系方式获取支持:
    - 美国技术支持:1-877-702-7700
    - 欧洲技术支持:+44 (0)1202 606030
    - 官方网站:http://www.crydom.com

    常见问题与解决方案


    1. 问题:无法正常导通
    - 解决方案:检查输入电压是否在额定范围内,并确认是否有外部电路故障。
    2. 问题:导通时电压异常
    - 解决方案:检查电源供应是否稳定,确认负载是否超出了模块的最大导通电流。

    总结和推荐


    总体来说,这些固体状态I/O开关模块在工业自动化和楼宇自动化等领域表现出色。它们具备长寿命、高可靠性和广泛的应用兼容性。我们强烈推荐这些模块用于需要可靠控制的工业应用场合。

ODC24A参数

参数
开关功能 -
继电器类型 -
安装方式 标准安装
零件状态 停产
包装方式 散装

ODC24A厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

ODC24A数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 其他继电器 SENSATA TECHNOLOGIES ODC24A ODC24A数据手册

ODC24A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 70.829 ¥ 598.5051
50+ $ 67.599 ¥ 571.2116
库存: 26
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 598.5
