首页  >  产品百科  >  DC500D60

DC500D60

产品分类: 固态继电器
产品描述: DC 13mΩ 1V~500V 60A 4V~32V(DC) 底座安装,螺纹安装
供应商型号: 558-DC500D60
供应商: Mouser
标准整包数: 1

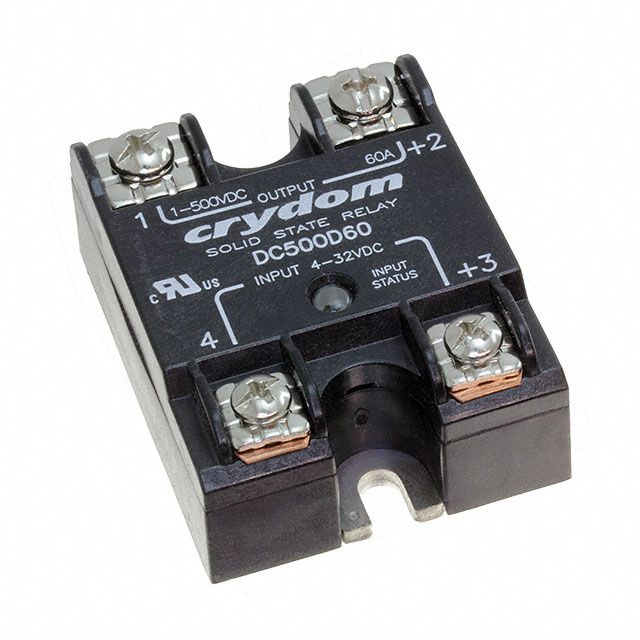

SENSATA TECHNOLOGIES 固态继电器 DC500D60

DC500D60概述

    Power Plus DC Series 固态继电器技术手册

    产品简介


    Power Plus DC Series 是一款高性能的固态继电器(Solid State Relay,简称SSR),专门设计用于直流电路的控制。该系列继电器具有高达60A的电流容量和500VDC的工作电压,非常适合各种工业自动化和电力控制系统中的应用。它的主要特点包括MOSFET输出、LED状态指示、UL认证和CE合规性,确保其在恶劣环境下的稳定运行。

    技术参数


    - 额定电流:60A @ 500VDC
    - 输出类型:MOSFET
    - 控制电压:
    - 选项D:4-32 VDC
    - 选项F:30-60 VDC
    - 绝缘强度:输入/输出/基座 50/60Hz 下为3750Vrms
    - 最小绝缘电阻:500VDC下为109欧姆
    - 最大容抗:输入/输出8pF
    - 工作温度范围:-40°C到100°C
    - 存储温度范围:-40°C到125°C
    - 重量:2.88盎司(81.53克)
    - 硬件镀层:镍
    - 封装材料:铝

    产品特点和优势


    1. MOSFET输出:采用先进的MOSFET技术,保证高效率和低损耗。
    2. LED状态指示:集成的LED状态指示灯,便于实时监控继电器的工作状态。
    3. UL认证和CE合规性:符合严格的国际安全标准,保证产品质量和安全性。
    4. 改进的SEMS螺钉和垫圈:防旋转屏障设计,提高机械可靠性。
    5. EMC合规性:符合电磁兼容性标准Level 3,减少对外部电磁干扰的影响。

    应用案例和使用建议


    应用案例:
    - 工业自动化设备:例如数控机床、机器人和生产线。
    - 电力控制系统:例如配电柜、开关站。
    - 通信设备:例如数据中心和电信基站。
    使用建议:
    - 使用时需要确保控制电压和负载电压匹配正确选项。
    - 为防止过热,根据负载电流选择合适的散热器。
    - 建议使用符合标准的电缆和接线端子进行连接,以避免接触不良和过热问题。

    兼容性和支持


    - 与多种控制电压兼容,可以通过不同的选项组合满足不同应用场景的需求。
    - 厂商提供详尽的技术支持和售后服务,可通过官方技术支持获取更多信息和帮助。

    常见问题与解决方案


    1. 问题:继电器不工作。
    - 解决方法:检查控制电压是否正确;确认所有接线无误并紧固。
    2. 问题:过热现象。
    - 解决方法:增加散热措施,使用合适的散热器;降低工作频率或减小工作负荷。
    3. 问题:输出电流不稳定。
    - 解决方法:确保控制电压和负载电流在允许范围内;安装合适的滤波电容。

    总结和推荐


    总体评价:
    Power Plus DC Series 继电器以其卓越的性能和可靠性,适用于各种工业自动化和电力控制系统。它的多选项配置和广泛的适用性使其在市场上具备强大的竞争力。厂商提供了详细的技术文档和支持服务,为用户提供了极大的便利。
    推荐意见:
    强烈推荐使用这款继电器,特别是在需要高可靠性和高效率的场合。用户可以根据具体需求选择合适的选项组合,确保最佳性能和稳定性。

DC500D60参数

参数
负载电流额定值 60A
输出类型 DC
负载电压 1V~500V
输入电压 4V~32V(DC)
控制电压 -
开关功能 -
最大导通电阻 13mΩ
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

DC500D60厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

DC500D60数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES DC500D60 DC500D60数据手册

DC500D60封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 268.0776 ¥ 2265.2557
10+ $ 250.467 ¥ 2116.4462
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2265.25
