DR48D12X

产品分类: 固态继电器
产品描述: Sensata / Crydom 固态继电器, DR系列, DIN 导轨, 最大负载电流12 A 直流, 最大负载电压600 V 交流
供应商型号: U-DR48D12X
供应商: 云汉优选
标准整包数: 1

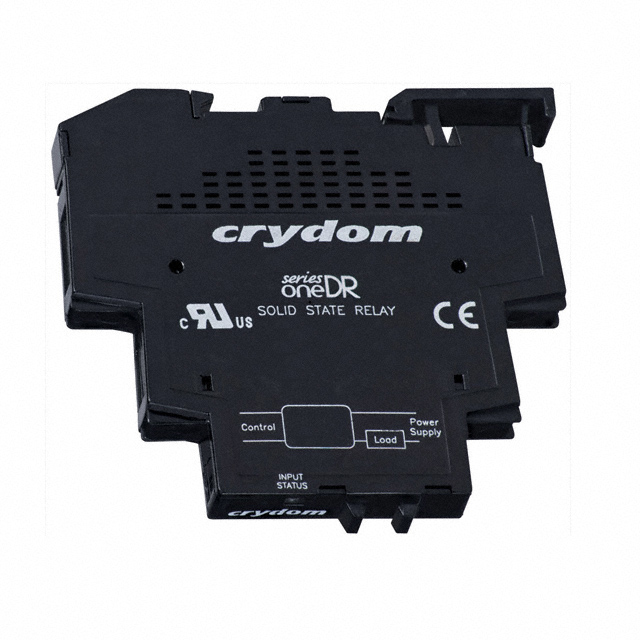

SENSATA TECHNOLOGIES 固态继电器 DR48D12X

DR48D12X概述


    产品简介


    DIN Rail Mount系列电子元器件
    SeriesOne DR Series 是一款用于工业控制领域的DIN导轨安装式电子元器件,它具有多种型号和规格,适用于各种负载电压和电流需求。这些设备主要用于自动化控制、电力分配等领域,提供可靠的开关和保护功能。它们能够适应广泛的工作环境,并通过了多项国际认证,确保其安全性和可靠性。

    技术参数


    | 参数 | 描述 |

    | 电流规格 | 6A 或 12A |
    | 负载电压规格 | 1-60VDC, 1-100VDC, 24-280VAC, 48-600VAC |
    | 控制电压范围 | 4-32VDC, 90-140VAC, 200-265VAC, 18-36VAC (可选) |
    | 工作温度范围 | -20°C 到 40°C(环境),-30°C 到 100°C(存储) |
    | 绝缘电阻 | 109 Ohm |
    | 输出浪涌电流 | 100 Apk(10ms) |
    | 最大断态漏电流 | 0.6 mA |
    | 输入电压峰值耐受 | 600 V (AC),1200 V (AC) |
    | 输入最小关断电压 | 1.0 VDC |
    | 输入最小开启电压 | 4.0 VDC |
    | 最大输入电流 | 9 mA (4-32 VDC), 2.5 mA (90-140 VAC), 3.5 mA (18-36 VAC) |
    | 认证 | UL, cUL, CE, RoHS, ATEX, UL Class I 和 II, Division 2,IEC 62314 |

    产品特点和优势


    SeriesOne DR Series 提供了多种显著的优点:
    1. 适用性广泛:该系列产品支持多种负载电压和电流规格,适合不同的应用场景。
    2. 安全可靠:通过了UL, CE, RoHS等多项国际认证,确保设备在极端条件下的稳定运行。
    3. 易于安装和维护:符合标准35mm DIN导轨安装规范,简化安装过程,方便维护。
    4. 多功能性:具备零电压(适用于电阻性负载)或瞬时启动(适用于感性负载)输出选项,增强了设备的灵活性。
    5. 环境友好:符合RoHS标准,采用无铅焊料和绿色环保材料。

    应用案例和使用建议


    应用场景
    1. 工业自动化控制:例如用于工厂生产线的电动机控制。
    2. 电力分配系统:例如用于电力分配柜内的电流保护装置。
    3. 建筑控制系统:例如用于楼宇自动化系统的开关控制。
    使用建议
    - 确保设备安装位置符合安装说明中的要求,特别是与相邻组件的间距。
    - 在进行接线和调试时,务必遵循安全操作规程,确保电源已经切断后再进行操作。
    - 在使用过程中,保持良好的通风,以确保设备散热正常,延长使用寿命。

    兼容性和支持


    - 兼容性:该系列产品与标准35mm DIN导轨完全兼容,可与其他同类产品互换。
    - 技术支持:制造商提供了详细的安装和维护指南,并可通过官方网站获取更多信息和支持。

    常见问题与解决方案


    1. 设备无法启动
    - 检查控制电压是否在额定范围内,确保连接稳固。

    2. 设备过热
    - 确保设备周围有足够的空间散热,避免堆积过多杂物。

    3. 负载电流不稳定
    - 检查负载线路是否有短路现象,确认负载在额定电流范围内。

    总结和推荐


    SeriesOne DR Series 是一款集多种优势于一身的电子元器件,适用于广泛的工业应用场景。其多样化的规格、安全可靠的设计以及简便的安装和维护方式使其在市场上具有很高的竞争力。对于需要高性能、高可靠性的应用场合,强烈推荐使用此系列的产品。在选择时,可根据具体的应用需求挑选合适的型号,以获得最佳的使用效果。

DR48D12X参数

参数
负载电流额定值 12A
输出类型 AC,过零
负载电压 48V~600V
输入电压 4V~32V(DC)
控制电压 4V~32V(DC)
开关功能 -
最大导通电阻 -
长*宽*高 87.6mm*18.3mm*83.7mm
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 盒装,散装

DR48D12X厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

DR48D12X数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES DR48D12X DR48D12X数据手册

DR48D12X封装设计

查看详情并下载
Symbol
Footprint
3D Model
