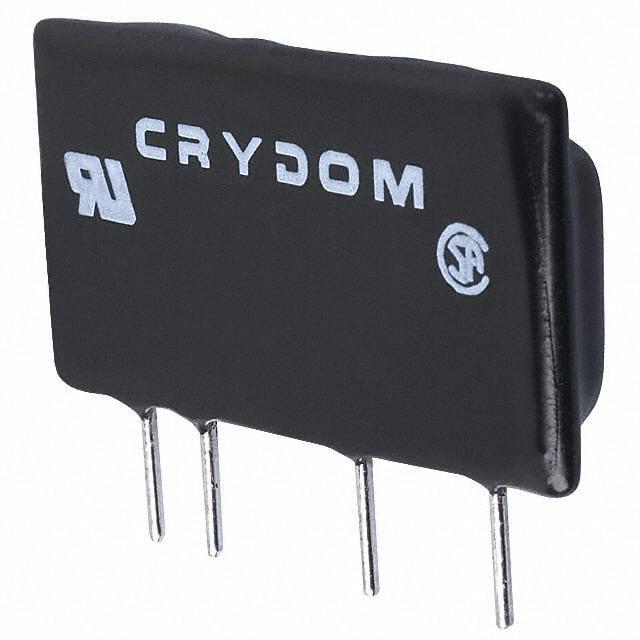

D2W203F

产品分类: 固态继电器
产品描述: Sensata / Crydom 固态继电器, D2W系列, PCB安装, 最大负载电流3 A, 最大负载电压280V有效值
供应商型号: ET-1200280
供应商: 海外现货
标准整包数: 1
SENSATA TECHNOLOGIES 固态继电器 D2W203F

D2W203F概述

    D2W Series PCB Mount Solid State Relay(SSR)技术手册

    1. 产品简介


    D2W系列是一款表面贴装型固态继电器(SSR),主要用于交流电路中的开关控制。这种继电器采用单列直插式封装(SIP SSR),具备3.5安培的额定电流和最高280伏交流电的额定电压,广泛应用于需要精确开关控制的工业和商业场合。

    2. 技术参数


    以下是D2W系列的主要技术参数:
    - 输出电压范围:24-280伏(适用于47-63赫兹)
    - 瞬态过电压:600伏
    - 最大断态漏电流:8毫安(在额定电压下)
    - 最小断态dv/dt:200伏/微秒
    - 最大负载电流:2安培(2A型号),3安培(3A型号),3.5安培(3.5A型号)
    - 最小负载电流:0.06安培
    - 最大浪涌电流:28安培(2A型号),70安培(3A型号),80安培(3.5A型号)
    - 最大导通压降:1.4伏
    - 最小功率因数:0.5
    - 控制电压范围:3.5-32伏直流电
    - 必须开启电压:3.0伏直流电
    - 典型输入电流:3.0毫安(5伏直流电下)
    - 额定绝缘电阻:10^9欧姆(500伏直流电下)
    - 介电强度:4000伏(交流电)
    - 最大容抗:10皮法
    - 工作温度范围:-30至80摄氏度
    - 存储温度范围:-30至125摄氏度

    3. 产品特点和优势


    D2W系列的主要优势在于其高可靠性、精确控制能力和广泛的适用范围。它具有以下特点:
    - 零交叉触发:确保在电阻性负载下实现无噪音切换,减少电磁干扰。
    - 内部抑制网络:内置阻尼网络以降低噪声和干扰。
    - 宽工作电压范围:能够在多种电压条件下稳定工作。
    - 高浪涌电流承受能力:能够处理高达80安培的浪涌电流,适合重型负载。

    4. 应用案例和使用建议


    应用案例:
    D2W系列固态继电器在各种工业自动化系统中得到了广泛应用,例如:生产线控制、电机控制、加热控制、照明控制等。特别是在高精度控制系统中,D2W系列的表现尤为突出。
    使用建议:
    - 在安装时,遵循制造商提供的安装指南,确保正确安装和固定。
    - 确保工作环境温度在-30至80摄氏度之间,避免超出该范围导致性能下降。
    - 对于高温环境,考虑增加散热措施以延长使用寿命。

    5. 兼容性和支持


    D2W系列固态继电器的设计旨在与其他标准电气设备兼容。生产商提供详尽的技术支持,包括在线文档、电话咨询和技术服务热线。

    6. 常见问题与解决方案


    - 问题1:产品无法正常工作
    - 解决方案:检查电源连接是否正确,确保电压和电流都在规定的范围内。
    - 问题2:出现异常发热
    - 解决方案:确认散热措施是否到位,必要时调整工作负载或增加散热装置。
    - 问题3:产品出现故障
    - 解决方案:联系技术支持部门,提供产品型号和详细问题描述以便获得准确的维修指导。

    7. 总结和推荐


    综上所述,D2W系列固态继电器以其出色的性能、高可靠性及广泛的适用范围,在众多应用场合中表现优异。推荐用于需要高精度控制和长期稳定工作的工业和商业环境中。

D2W203F参数

参数
输入电压 3V~32V(DC)
控制电压 3V~32V(DC)
开关功能 -
最大导通电阻 -
负载电流额定值 3A
输出类型 AC,过零
负载电压 24V~280V
长*宽*高 43.2mm*11.9mm*29.9mm
通用封装 SIP-4
安装方式 通孔安装
零件状态 在售
包装方式 散装

D2W203F厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

D2W203F数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES D2W203F D2W203F数据手册

D2W203F封装设计

查看详情并下载
Symbol
Footprint
3D Model
