UPD2425F-10

产品分类: 固态继电器
产品描述: AC 24V~280V 25A 3V~32V(DC) 底座安装
供应商型号: N-UPD2425F-10
供应商: 云汉优选
标准整包数: 1

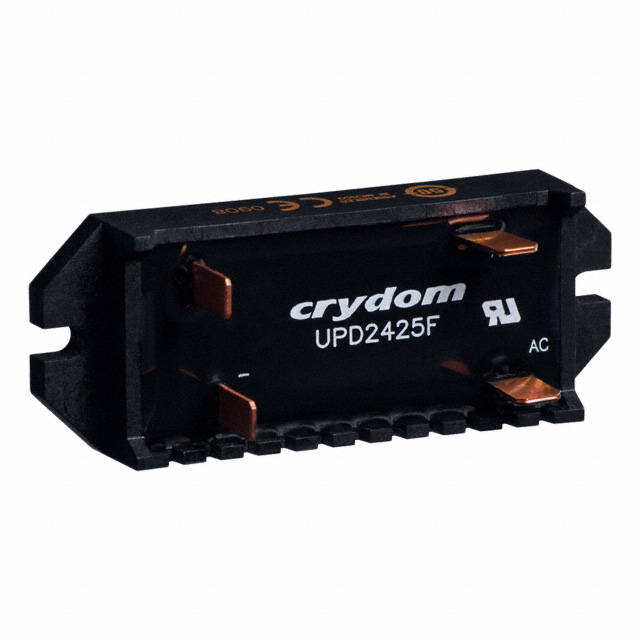

SENSATA TECHNOLOGIES 固态继电器 UPD2425F-10

UPD2425F-10概述


    产品简介


    UPD24系列固态继电器(SSR)是Crydom公司推出的单通道交流固态继电器,适用于各种工业应用场合。UPD24系列固态继电器以其紧凑的PCB安装形式和可靠的SCR输出而著称,可承受高达280VAC的工作电压,并提供15A和25A两种不同的电流规格选择。该系列产品适用于重载工业负载,如加热元件、电机和其他需要精确控制的应用场合。此外,UPD24系列支持零电压开关(电阻性负载)和随机开关(感性负载),这使得它们在广泛的环境中都能表现出色。

    技术参数


    - 控制电压范围:3-32 VDC
    - 典型输入电流(@12VDC):1.0 mA
    - 最大关断时间:0.02 ms
    - 最小关断电压:1.0 VDC
    - 最大接通时间:1/2 Cycle
    - 工作电压:24-280 VAC(47-440 Hz)
    - 最大负载电流:25 Arms
    - 瞬时过压:600 Vpk
    - 最大一周期冲击电流(50/60Hz):239/250 Apk
    - 最大导通状态电压降(额定电流时):1.4 Vpk
    - 热阻(结到壳体):0.7 °C/W
    - 最大fusing I² t(50/60Hz, 1/2周期):285/259 A² sec
    - 最小无负载dv/dt(额定电压时):500 V/μsec
    - 最大无负载漏电流(额定电压时):500 mArms
    - 最小功率因数(最大负载时):0.5
    - 绝缘强度(输入/输出,50/60Hz):2500 Vrms
    - 最小绝缘电阻(@500VDC):10^9 Ω
    - 最大输入/输出电容:10 pF
    - 工作温度范围:-40°C至80°C
    - 存储温度范围:-40°C至125°C

    产品特点和优势


    UPD24系列固态继电器具有以下几个显著优势:
    - 高可靠性:采用SCR输出设计,适合处理重工业负载。
    - 多模式切换:支持零电压开关(适用于电阻性负载)和随机开关(适用于感性负载),适用于不同类型的负载。
    - 低功耗设计:具备低泄漏电流特性和无需额外防护电路的特点,提高了能效。
    - 广泛适用性:提供多种规格型号(UPD2415、UPD2425等),适用于不同电流需求的应用。
    - 简易安装:PCB安装形式简化了安装过程,降低了装配成本和复杂度。

    应用案例和使用建议


    应用案例:
    UPD24系列固态继电器在一些典型的工业应用中表现出色,如电机控制、加热元件控制、照明系统控制等领域。它们在需要频繁切换且对电气噪声敏感的环境中尤为有效。
    使用建议:
    为了确保最佳性能和长期稳定性,建议在使用UPD24系列固态继电器时注意以下几点:
    - 适当散热:由于长时间运行可能会产生大量热量,因此需要采取适当的散热措施以避免过热。
    - 正确的接线方式:遵循手册中的接线图和说明进行连接,确保所有连接牢固可靠。
    - 环境考虑:考虑到工作温度范围限制,应选择适宜的工作环境,以防止设备过热或过冷失效。

    兼容性和支持


    UPD24系列固态继电器与标准PCB设计高度兼容,易于集成到现有的控制系统中。Crydom公司提供了全面的技术支持,包括详细的安装指南、操作手册及快速响应的客户支持服务。此外,还提供了必要的软件工具来帮助客户更好地理解和利用这些设备的功能。

    常见问题与解决方案


    - Q: UPD24系列的最大工作电流是多少?
    - A: 最大负载电流为25 Arms。

    - Q: 是否需要特殊冷却装置来避免过热?
    - A: 是的,特别是在高负载条件下,建议使用散热片或风扇来提高散热效率。

    - Q: 如何正确安装UPD24系列固态继电器?
    - A: 严格按照手册中的指示进行安装,注意接线顺序和扭矩值。

    总结和推荐


    总体来说,UPD24系列固态继电器是一款高性能、高可靠性的设备,适用于各类工业应用场合。凭借其优异的电气特性和广泛的工作温度范围,UPD24系列在同类产品中脱颖而出。如果您正在寻找一款能够满足工业负载控制需求、同时具备低功耗和长寿命的产品,UPD24系列无疑是一个值得考虑的选择。强烈推荐给需要高效、稳定继电器解决方案的工业用户。

UPD2425F-10参数

参数
负载电压 24V~280V
输入电压 3V~32V(DC)
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 25A
输出类型 AC
安装方式 底座安装
零件状态 在售
包装方式 盒装,散装

UPD2425F-10厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

UPD2425F-10数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES UPD2425F-10 UPD2425F-10数据手册

UPD2425F-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3+ $ 55.756 ¥ 473.926
6+ $ 53.1686 ¥ 451.9331
11+ $ 51.663 ¥ 439.1355
20+ $ 49.674 ¥ 422.229
库存: 23
起订量: 3 增量: 1
交货地:
最小起订量为:3
合计: ¥ 1421.77
