DR2260A20U

产品分类: 固态继电器
产品描述: Sensata / Crydom 固态继电器, DR22系列, DIN 导轨, 最大负载电流20 A, 最大负载电压600 V 有效值
供应商型号: N-DR2260A20U
供应商: 云汉优选
标准整包数: 1

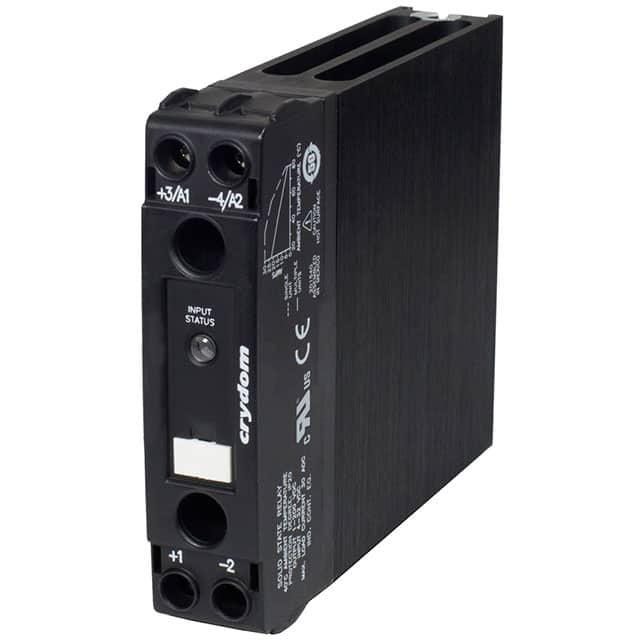

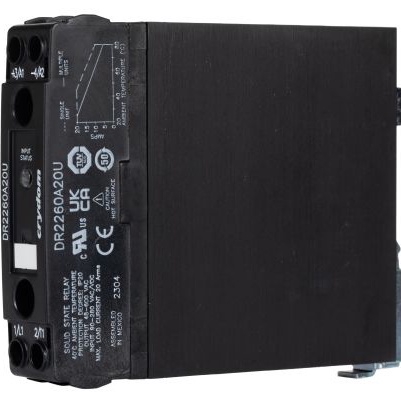

SENSATA TECHNOLOGIES 固态继电器 DR2260A20U

DR2260A20U概述

    DR22系列交流输出固态继电器技术手册

    1. 产品简介


    DR22系列固态继电器(Solid State Relays, SSR)是专为工业自动化和控制应用设计的产品。这些继电器采用DIN导轨安装方式,具备高达35安培的额定负载电流和最高600伏特的交流电压输出能力。适用于需要频繁开关操作、高可靠性及快速响应的应用场景,例如工厂自动化系统、电机控制、电力分配系统等。

    2. 技术参数


    以下是该系列固态继电器的技术规格:
    | 参数 | 20A | 30A | 35A |
    ||
    | 控制电压范围 | 4-32 VDC | 90-280 VAC/VDC | 90-280 VAC/VDC |
    | 额定负载电流 | 20A | 30A | 35A |
    | 最大反向电压 | -32 VDC | - | - |
    | 最小触发电压 | 4 VDC | 90 VAC/VDC| 90 VAC/VDC|
    | 必须关断电压 | 1 VDC | 5 VAC/VDC | 5 VAC/VDC |
    | 输入电流范围 | 7 mA - 15 mA | 6 mA - 10 mA | 6 mA - 10 mA |
    | 隔离耐压 | 4000 Vrms |
    | 绝缘电阻 | ≥ 109 欧姆 |
    | 最大电容 | ≤ 8 pF |
    其他关键性能指标包括:最大开态电压降、瞬态过电压、最大短路电流等。

    3. 产品特点和优势


    - 输出能力:能够处理高达35安培的电流和600伏特的电压。
    - 内置保护:具有内置的过电压保护和IP20等级的触电安全防护。
    - 热性能:采用DBC基板,具有优越的热性能,并且自带散热器,无需复杂的热计算。
    - 电气特性:支持AC或DC控制,具备快速响应能力和低漏电流。
    - 认证:通过C-UL-US和TUV认证,符合相关标准。

    4. 应用案例和使用建议


    DR22系列固态继电器广泛应用于工业自动化、电力系统、电机控制等领域。例如,在电力系统中,它们可以用于电网切换、负载控制;在电机控制方面,可用于电动机的启动和停止控制。
    使用建议:
    - 在使用时确保正确的控制电压范围。
    - 遵循规范的接线和安装要求,特别是扭矩值的控制。
    - 避免液体或异物进入产品内部。

    5. 兼容性和支持


    DR22系列继电器与大多数工业控制系统兼容,可以轻松集成到现有的系统中。此外,制造商提供相应的技术支持和售后服务,以确保客户能够充分利用该产品的功能。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装过程中继电器温度过高 | 确保正确安装散热片并遵循推荐的接线规格。 |
    | 继电器无法正常关闭 | 检查控制电压是否在规定范围内,确认输入连接无误。 |
    | 连接不稳定 | 使用符合规格的电线和端子,确保接线牢固。 |

    7. 总结和推荐


    DR22系列固态继电器凭借其出色的性能、多功能性和广泛的适用性,在工业自动化领域表现出色。特别是其高效、可靠的过电压保护和热管理能力使其成为工业控制系统的理想选择。总的来说,推荐在需要高可靠性和精确控制的应用中使用该产品。
    希望这份技术手册能帮助您更好地了解和使用DR22系列固态继电器。如需更多支持,请随时联系我们的技术支持团队。

DR2260A20U参数

参数
输入电压 90V~280V(AC/DC)
控制电压 90V~280V(AC/DC)
开关功能 -
最大导通电阻 -
负载电流额定值 20A
输出类型 AC,过零
负载电压 48V~600V
长*宽*高 22.5mm*116.5mm*93.2mm
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 散装

DR2260A20U厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

DR2260A20U数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES DR2260A20U DR2260A20U数据手册

DR2260A20U封装设计

查看详情并下载
Symbol
Footprint
3D Model
