H12D4840DE

产品分类: 固态继电器
产品描述: AC,过零 48V~530V 40A 15V~32V(DC) 底座安装
供应商型号: 558-H12D4840DE
供应商: Mouser
标准整包数: 1

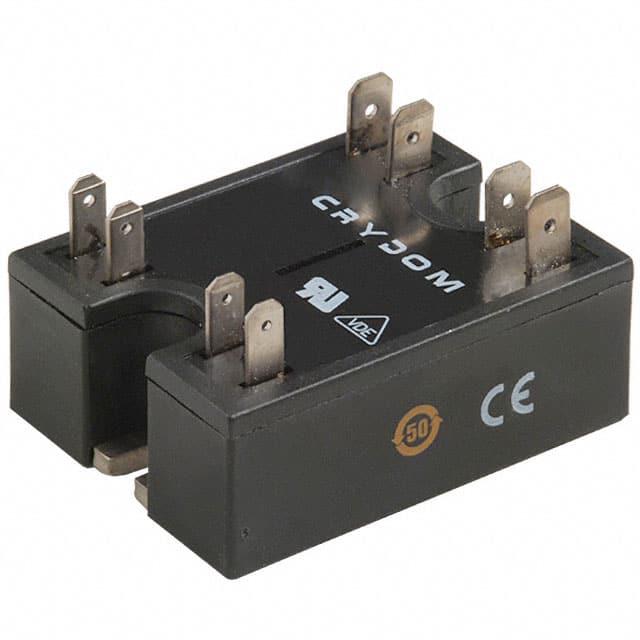

SENSATA TECHNOLOGIES 固态继电器 H12D4840DE

H12D4840DE概述

    DUAL系列双输出固态继电器技术手册

    产品简介


    DUAL系列双输出固态继电器是一种独立控制的双输出固态继电器,适用于工业领域的各种高电流负载控制。它的主要功能包括控制24-530VAC范围内的重工业负载,并且可以根据不同的控制电压进行选择,比如4-15 VDC和15-32 VDC。这种继电器广泛应用于自动化控制系统、机械设备、工厂自动化等场合。

    技术参数


    | 参数 | 描述 |

    | 操作电压 | 48-530 Vrms |
    | 突发过电压 | 1200 Vpk(默认);1100 Vpk(随机版本) |
    | 最大断态漏电流 | 10 mArms |
    | 最小断态dv/dt | 500 V/μsec |
    | 最大负载电流 | 25A/40A |
    | 最小负载电流 | 0.15 Arms |
    | 最大单半周期冲击电流 | 239/250/597/625 Apk |
    | 最大导通状态压降 | 1.6 Vpk |
    | 热阻 | 1.02 °C/W |
    | 穿透电压 | 4000 Vrms |
    | 最低绝缘电阻 | 10^9 Ω |
    | 最大输入/输出电容 | 10 pF |
    | 工作温度范围 | -40至80°C |
    | 存储温度范围 | -40至125°C |

    产品特点和优势


    DUAL系列双输出固态继电器具备以下独特功能和优势:
    - 双通道独立控制:每个通道都可以独立控制不同的负载。
    - 行业标准封装:易于安装,适应各种工业环境。
    - SCR输出设计:适用于重工业负荷。
    - 零交叉或随机启动模式:支持电阻和电感负载。
    这些特点使得DUAL系列在自动化和机械控制应用中具有较高的竞争力,尤其在需要稳定和高效控制的场合。

    应用案例和使用建议


    该继电器可以应用于多种工业场合,例如自动化生产线、工业机器人、电机控制和加热控制。根据手册中提供的应用场景,建议在以下几种情况中使用:
    - 自动化设备:用于自动化的开关控制,以提高生产效率。
    - 重型设备:如注塑机、压铸机等,需要大电流和高可靠性控制的应用。
    - 加热系统:通过调节加热电流来实现精确控制。
    为了保证最佳性能,建议在安装时注意散热,并遵循制造商提供的安装指南。在实际使用过程中,确保设备按照说明书正确接线,以避免短路和过载。

    兼容性和支持


    DUAL系列双输出固态继电器提供多种控制电压选项,确保其与其他控制系统和电源的兼容性。此外,厂商提供了详细的技术支持和维护服务,用户可以在遇到问题时寻求帮助。

    常见问题与解决方案


    以下是一些用户可能遇到的问题及解决方案:
    - 问题:继电器无法正常工作。
    - 解决方案: 检查接线是否正确,确认输入电压是否在有效范围内。
    - 问题:继电器出现过热现象。
    - 解决方案: 确保足够的散热措施,参照手册中的散热曲线调整安装方式。
    - 问题:继电器频繁跳闸。
    - 解决方案: 检查负载是否超过额定电流,确保负载电流不超过安全限值。

    总结和推荐


    DUAL系列双输出固态继电器是一款高性能的工业级控制组件,具有良好的稳定性、可靠性和宽泛的工作温度范围。它适用于各种工业自动化和重型设备控制场合。尽管价格略高于同类产品,但考虑到其优秀的性能和广泛的适用范围,仍然非常值得推荐。对于需要高可靠性和稳定性的应用场合,选择DUAL系列是明智的选择。

H12D4840DE参数

参数
输入电压 15V~32V(DC)
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 40A
输出类型 AC,过零
负载电压 48V~530V
安装方式 底座安装
零件状态 在售
包装方式 盒装,散装

H12D4840DE厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

H12D4840DE数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES H12D4840DE H12D4840DE数据手册

H12D4840DE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 162.918 ¥ 1376.6571
10+ $ 158.382 ¥ 1338.3279
50+ $ 144.5955 ¥ 1221.832
库存: 16
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1376.65
