DR2260A35VJ

产品分类: 固态继电器
产品描述: AC,过零 48V~600V 35A 90V~280V(AC/DC) DIN导轨安装,弹簧安装,螺纹安装
供应商型号: Q-DR2260A35VJ
供应商: 期货订购
标准整包数: 10

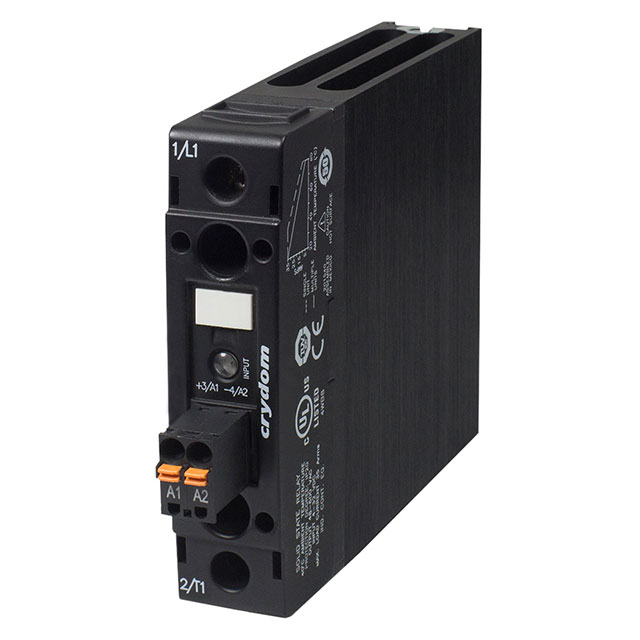

SENSATA TECHNOLOGIES 固态继电器 DR2260A35VJ

DR2260A35VJ概述

    DR22系列交流输出DIN导轨安装固态继电器

    产品简介


    DR22系列交流输出DIN导轨安装固态继电器是一种高性能、可靠的电子元器件,主要用于电力控制系统中的切换和保护功能。该系列产品可以输出高达35安培的电流,适用于交流电压高达600伏特的应用场合。此外,它还具有多种配置选项,以满足不同的应用需求。

    技术参数


    - 额定负载电流:20A、30A、35A
    - 工作电压范围:48-600VAC
    - 瞬态过电压:1200Vpk
    - 最大关断状态漏电流:1mARMS
    - 最小关断状态dv/dt:500V/μsec
    - 最大浪涌电流(1周期):716/750Apk(50/60Hz)
    - 最大通态电压降:1.35Vpk
    - 最大1/2周期I²t值(熔断):2563/2343A² sec(50/60Hz)
    - 输入电压范围:90-280VAC/VDC(20A),4-32VDC(20A)
    - 输入电流范围:6mA-10mA(最大输入电流)
    - 温度范围:-40°C至80°C(工作温度),-40°C至100°C(存储温度)
    - 重量:10.5盎司(298克)至10.6盎司(301克)
    - 封装材料:铝制散热片

    产品特点和优势


    1. 高过压保护:集成的过电压保护机制可以确保在突发电压情况下仍能安全运行。
    2. 简化热管理:内置的散热片消除了复杂的热计算需求。
    3. 可选接线端子:提供了升降螺钉选项,允许使用环形或端子型连接器。
    4. 易于安装和维护:IP20防护等级保证了安全性,而C-UL-US和TUV认证则证明了产品的可靠性。

    应用案例和使用建议


    DR22系列适用于工业自动化和电力系统中,例如电机控制、加热控制和照明系统。为了确保最佳性能,建议用户遵循以下使用建议:
    1. 确保合适的电流和电压匹配:选择适当的型号以匹配实际应用中的电流和电压需求。
    2. 注意散热:尽管有内置散热片,但在高负载下仍需注意环境温度,以避免过热。

    兼容性和支持


    DR22系列可以与其他适合的电子元件或设备一起使用,具有广泛的兼容性。制造商提供详尽的技术支持和售后服务,帮助用户解决可能出现的问题。

    常见问题与解决方案


    - 问题1:通态电压降过大
    - 解决方案:检查负载电流是否超过规定值,并确认环境温度是否合适。
    - 问题2:浪涌电流过高
    - 解决方案:增加熔断器保护,确保符合标准规格。

    总结和推荐


    DR22系列交流输出DIN导轨安装固态继电器是一款性能卓越、可靠耐用的产品。其出色的过压保护和散热设计使其成为工业应用中的理想选择。根据以上分析,我们强烈推荐该产品用于需要高性能和高可靠性的工业控制系统中。

DR2260A35VJ参数

参数
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 35A
输出类型 AC,过零
负载电压 48V~600V
输入电压 90V~280V(AC/DC)
安装方式 DIN导轨安装,弹簧安装,螺纹安装
零件状态 在售
包装方式 散装

DR2260A35VJ厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

DR2260A35VJ数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES DR2260A35VJ DR2260A35VJ数据手册

DR2260A35VJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 115.35 ¥ 945.87
20+ $ 109.1875 ¥ 895.3375
库存: 1000
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 9458.7
直接购买
加入购物车
