DRA4-MCXE240D5

产品分类: 固态继电器
产品描述: AC,过零 12V~280V 5A 15V~32V(DC) DIN导轨安装,螺纹安装 89.6mm*53.7mm*62.2mm
供应商型号: N-DRA4-MCXE240D5
供应商: 云汉优选
标准整包数: 1

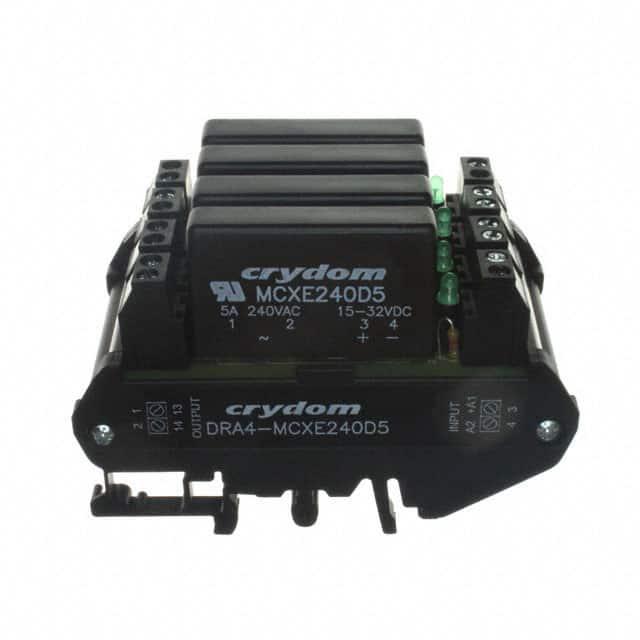

SENSATA TECHNOLOGIES 固态继电器 DRA4-MCXE240D5

DRA4-MCXE240D5概述


    产品简介


    DRA4 MCX系列是Crydom公司推出的一款四通道DIN导轨安装型固态继电器(Solid State Relay, SSR)。这款继电器适用于各种工业应用,如自动化控制、电机控制和照明系统等。它具有高可靠性和长寿命的特点,适用于多种交流电压和电流等级。

    技术参数


    - 输入控制电压范围:3-15 VDC 和 15-32 VDC
    - 输出额定电压:高达280 VAC
    - 输出额定电流:高达5 A
    - 负载电流范围:最大5 A
    - 瞬态过电压:最高可达600 Vpk
    - 最小负载电流:0.06 Arms
    - 关断状态泄漏电流:最大0.1 mArms
    - 最大浪涌电流:500 Apk
    - 熔断最大I²t值:239/250 A²sec(50/60 Hz, 1/2周期)
    - 绝缘电阻:最小10^9 Ω(@500 VDC)
    - 耐压强度:4000 Vrms(输入/输出)
    - 最大电容:10 pF
    - 导通压降:最大1.4 Vpk(@额定电流)
    - 环境温度范围:
    - 工作温度:-40℃到80℃
    - 存储温度:-40℃到125℃
    - 尺寸:37.7mm x 43.3mm x 62.2mm(长x宽x高)

    产品特点和优势


    DRA4 MCX系列具有以下独特功能和优势:
    - 多通道设计:提供四个独立的通道,适合复杂控制系统。
    - 广泛的控制电压范围:支持3-32 VDC的控制电压,适应不同应用场景。
    - 高可靠性:经过严格测试,确保在各种环境下的稳定运行。
    - 易于连接:采用笼式螺钉接线端子,方便快速安装。
    - 直观指示:配备LED状态指示灯,便于故障排查和监控。
    - 标准DIN导轨安装:符合行业标准,方便安装在配电箱内。

    应用案例和使用建议


    应用场景
    DRA4 MCX系列广泛应用于工业自动化控制、电机控制、照明系统等领域。例如,在工厂自动化中,它可用于控制生产线上的电动机、加热元件和风扇等。
    使用建议
    - 散热管理:由于负载电流较大,建议采取良好的散热措施以确保继电器长期稳定运行。
    - 合理布线:参考提供的布线图,确保正确的电路连接,避免短路风险。
    - 定期检查:为了延长使用寿命,建议定期检查接线和LED状态指示灯。

    兼容性和支持


    - 兼容性:支持标准DIN导轨安装,易于与其他设备配合使用。
    - 技术支持:Crydom公司提供了详尽的技术文档和支持服务,包括安装指南、维护手册和客户支持热线等。

    常见问题与解决方案


    1. Q: 为什么继电器没有响应?
    - A: 确认控制电压是否在指定范围内,检查连接是否松动或错误。
    2. Q: 继电器工作时发热严重?
    - A: 检查负载电流是否超过额定值,考虑增加散热措施。
    3. Q: LED指示灯熄灭?
    - A: 检查输入信号是否正常,确认负载电流是否超出范围。

    总结和推荐


    DRA4 MCX系列是一款功能强大且高度可靠的四通道DIN导轨安装型固态继电器,适用于各种工业应用。其多通道设计、广泛的控制电压范围以及高可靠性使其在市场上具有很强的竞争力。考虑到其卓越的性能和适用性,我们强烈推荐使用DRA4 MCX系列在需要精确控制和高可靠性应用场合。同时,我们也建议用户在使用过程中遵循安全指南,确保人身安全和设备正常运行。

DRA4-MCXE240D5参数

参数
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 5A
输出类型 AC,过零
负载电压 12V~280V
输入电压 15V~32V(DC)
长*宽*高 89.6mm*53.7mm*62.2mm
安装方式 DIN导轨安装,螺纹安装
应用等级 工业级
零件状态 在售
包装方式 盒装,管装

DRA4-MCXE240D5厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

DRA4-MCXE240D5数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES DRA4-MCXE240D5 DRA4-MCXE240D5数据手册

DRA4-MCXE240D5封装设计

查看详情并下载
Symbol
Footprint
3D Model
