首页  >  产品百科  >  DRTA24B06

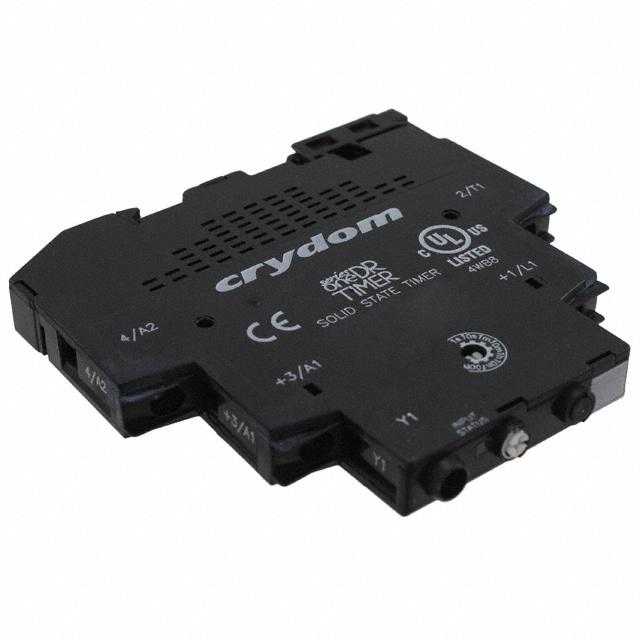

DRTA24B06

产品分类: 延迟继电器
产品描述: 螺丝刀槽 固态继电器 开 - 延迟 6A@ 280VAC DIN导轨安装,螺纹安装
供应商型号: CC2437-ND
供应商: Digi-Key
标准整包数: 1
SENSATA TECHNOLOGIES 延迟继电器 DRTA24B06

DRTA24B06概述


    产品简介


    SeriesOneDR Timer 是一款专为自动化控制设计的高性能定时器,具有6安培的交流和直流输出能力。该定时器采用紧凑的设计(宽度仅为11毫米),可广泛应用于工业自动化、家电控制和机械设备等领域。其独特的双SCR或MOSFET输出选项提供了灵活的控制方式,支持电阻性和感性负载,适用于多种应用场合。

    技术参数


    - 输出规格
    - 输出电压范围:24-280 VAC(47-440Hz)或1-48 Vdc
    - 暂态过电压:600 Vpk @ 25°C 或 60 Vdc
    - 额定负载电流:6 Arms(交流输出);6 A(直流输出)
    - 最小负载电流:150 mArms(交流输出);100 mA(直流输出)
    - 最大断态泄漏电流:0.1 mArms(交流输出);20 µA(直流输出)
    - 最大浪涌电流:285/300 Apk(交流输出1周期;直流输出10ms)
    - 最大I²t熔断值:410/375 A² sec(50/60Hz)
    - 最大导通电压降:1.3 Vpk(交流输出);0.3 Vdc(直流输出)
    - 最大导通电阻(RDS-ON):NA(交流输出);0.034 Ω(直流输出)
    - 输入规格
    - 控制电压范围:12-24 VAC/DC(交流输出);180-280 VAC/DC(交流输出);90-140 VAC/DC(交流输出)
    - 必须关断电压:1 VAC/DC(交流输出);20 VAC/DC(交流输出);10 VAC/DC(交流输出)
    - 最小输入电流:7.6/6.3 mA(交流输出);7.2/7.1 mA(交流输出);7.6/7.4 mA(交流输出)
    - 最大输入电流:12.1/9.1 mA(交流输出);9.7/9.6 mA(交流输出);12.5/12.3 mA(交流输出)
    - 输入阻抗:2K(交流输出);25K(交流输出);12K(交流输出)
    - 端子螺丝扭矩:7.0 in-lb(交流输出);4.4 in-lb(交流输出)
    - 一般规格
    - 绝缘强度:输入/输出/基座(50/60Hz) 3750 Vrms
    - 最小绝缘电阻:@ 500 V DC 109 Ohm
    - 最大电容:输入/输出 10 pF
    - 工作温度范围:-30到80°C
    - 存储温度范围:-40到125°C
    - 重量:1.76 oz (50 g)
    - 防火等级:UL 94 V0 自熄性
    - 端子镀层:硫酸镍
    - 湿度:5 - 85% 非冷凝

    产品特点和优势


    SeriesOneDR Timer 具有以下独特功能和优势:
    - 双重输出模式:支持双SCR或MOSFET输出,既适用于电阻性负载也适用于感性负载。
    - 宽电压范围:能够在不同电压环境下稳定运行,适用于多种应用。
    - 高可靠性:具有UL 508认证和HP评级,确保在工业环境中的稳定性和安全性。
    - 多功能定时器:提供8种行业标准函数,包括A/At、B、C、D/Di、H/Ht、L/Li、Ac 和 Bw,满足多样化需求。

    应用案例和使用建议


    SeriesOneDR Timer 在多个领域得到广泛应用,例如:
    - 工业自动化:用于机械设备的定时控制,提升生产效率。
    - 家电控制:可用于家电设备中的定时开关控制,提高用户体验。
    - 机械设备:适用于各种机械设备的定时控制,实现精准控制。
    使用建议:
    - 在选择合适的型号时,应根据实际需求选择正确的输出电压范围。
    - 注意最小负载电流要求,确保负载符合规范,以避免影响定时器的稳定性。
    - 考虑到环境温度的影响,特别是在极端条件下,应采取适当的散热措施。

    兼容性和支持


    SeriesOneDR Timer 具有良好的兼容性,能够与其他电子元件和设备无缝集成。厂商提供了全面的技术支持和维护服务,包括安装指南、用户手册和技术文档等资源,确保用户能够快速上手并充分发挥产品的性能。

    常见问题与解决方案


    1. 问题:定时器无法正常启动。
    - 解决方案:检查控制电压是否在规定的范围内,确认所有连接都正确无误。
    2. 问题:输出电流不足。
    - 解决方案:确保负载电流在额定范围内,检查负载是否合适。
    3. 问题:设备温度过高。
    - 解决方案:增加散热装置,确保设备周围有足够的通风空间。

    总结和推荐


    SeriesOneDR Timer 是一款高性能、多功能的定时器,具备广泛的适用性和高度的可靠性。其卓越的技术规格和灵活的应用选项使其成为自动化控制领域的理想选择。强烈推荐在需要精确控制和稳定性能的场合使用此产品。

DRTA24B06参数

参数
额定接触电流 6A@ 280VAC
定时调整法 螺丝刀槽
功能 开 - 延迟
延时时间 -
继电器类型 固态继电器
开关功能 -
最大电源电压 -
最小电源电压 -
安装方式 DIN导轨安装,螺纹安装
零件状态 在售

DRTA24B06厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

DRTA24B06数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 延迟继电器 SENSATA TECHNOLOGIES DRTA24B06 DRTA24B06数据手册

DRTA24B06封装设计

查看详情并下载
Symbol
Footprint
3D Model
