HD4875-10

产品分类: 固态继电器
产品描述: AC 48V~530V 75A 3V~32V(DC) 底座安装,螺纹安装
供应商型号: N-HD4875-10
供应商: 云汉优选
标准整包数: 1

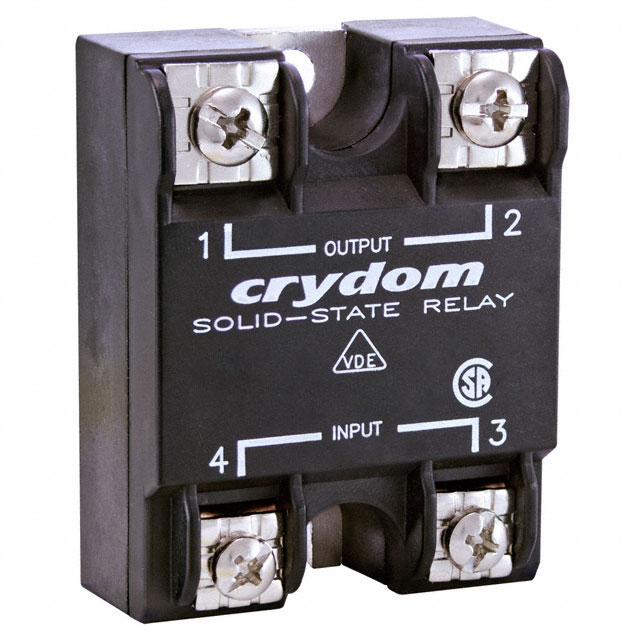

SENSATA TECHNOLOGIES 固态继电器 HD4875-10

HD4875-10概述


    产品简介


    Sensata HA 和 HD 系列面板安装固态继电器
    Sensata Technologies 推出的 HA 和 HD 系列固态继电器(Solid State Relay, SSR)是一种用于控制高电流负载的电子开关装置。这些继电器具备从 12A 到 125A 的不同额定负载电流,支持的交流电压范围为 48 至 530VAC。它们广泛应用于工业控制、电机控制、暖通空调系统、焊接设备等领域。

    技术参数


    以下是 HA 和 HD 系列固态继电器的主要技术参数:
    | 额定负载电流 | 额定电压(Vrms) | 最大断态漏电流(mArms) | 最大瞬时过电压(Vpk) | 最小断态dv/dt(V/µsec) | 最大导通电流(Arms) | 最大导通压降(Vrms) | 最小输入电流(mA) | 最大输入电流(mA) | 控制电压范围(VDC/Vrms) |
    ||
    | 12A | 48-530 | 1 | 1200 | 1 | 500 | 1.15 | 7.0 | 12 | 4-32 |
    | 25A | 48-530 | 1 | 1200 | 1 | 500 | 1.15 | 5 | 10 | 90-280 |
    | 50A | 48-530 | 1 | 1200 | 1 | 500 | 1.15 | 16 | 20 | 18-36 |

    产品特点和优势


    HA 和 HD 系列固态继电器具有以下独特功能和优势:
    1. 广泛的额定电流范围:从 12A 到 125A,适用于多种工业应用场景。
    2. 先进的输出控制:SCR 输出设计适合处理重工业负载,支持零电压或瞬时启动。
    3. 高安全性认证:UL/CSA/TUV 认证,CE 符合 EN60950-1 标准。
    4. 坚固耐用的设计:改进的 SEEM 螺丝和垫片,以及重新设计的外壳带有防旋转障碍。
    5. 灵活的控制选项:可选择 AC 或 DC 控制模式。
    6. 直接安装和可靠性:采用直接粘铜基板和直接功率引脚框架设计,确保可靠的连接和散热。
    7. 低漏电和高抗扰度:低漏电流和快速响应时间使其在各种环境中都能保持稳定运行。
    8. 环氧树脂无污染设计:避免潜在的环境污染物。

    应用案例和使用建议


    应用案例:
    - 工业控制:用于电机启动和停止控制。
    - 暖通空调系统:调节和控制加热设备。
    - 焊接设备:提供精确的电源控制以确保焊接质量。
    使用建议:
    - 散热管理:根据环境温度和负载电流使用适当的散热片,以保证设备在安全范围内运行。
    - 安装规范:遵循规定的扭矩值安装螺丝,确保接触良好并防止损坏。
    - 环境保护:避免液体或异物进入设备内部,以防短路和损坏。

    兼容性和支持


    - 兼容性:HA 和 HD 系列固态继电器适用于多种控制系统,与其他标准组件和电缆兼容。
    - 技术支持:Sensata 提供详细的技术文档和支持服务,帮助客户解决安装和使用过程中遇到的问题。

    常见问题与解决方案


    问题 1:如何确保固态继电器的正确接线?
    解决方案:请仔细阅读产品手册中的接线图,并按照指示进行接线,确保正确连接输入和输出端子。
    问题 2:固态继电器在高温环境下是否会过热?
    解决方案:在高环境温度下运行时,应考虑使用适当的散热器以维持正常的操作温度,同时参考热降曲线图选择合适的散热方案。

    总结和推荐


    总体而言,Sensata 的 HA 和 HD 系列固态继电器是一款高度可靠且多功能的产品,适用于各种工业应用场景。其出色的性能和广泛的应用范围使它成为市场上极具竞争力的选择。对于需要高电流控制和精准输出管理的应用,我们强烈推荐使用 Sensata 的 HA 和 HD 系列固态继电器。

HD4875-10参数

参数
开关功能 -
最大导通电阻 -
负载电流额定值 75A
输出类型 AC
负载电压 48V~530V
输入电压 3V~32V(DC)
控制电压 -
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

HD4875-10厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

HD4875-10数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES HD4875-10 HD4875-10数据手册

HD4875-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
